컴퓨터 조립 - 컴퓨터를 직접 조립해보자

저는 원래 노트북을 메인으로 사용합니다. 현재 노트북도 좋지만 외장 그래픽이 있는 노트북이 아닙니다. 무엇보다 CPU가 ARM이라서 제한이 있습니다. (서피스 프로X) 그래서 AI, 영상 편집등 고사양의 작업에 많은 제약이 있습니다. 그런 기회로 조립 컴퓨터를 하나 만들기로 했습니다. 겸사겸사로 컴퓨터를 조립하는 방법까지 소개시켜드리려고 합니다.



조립 PC 사양

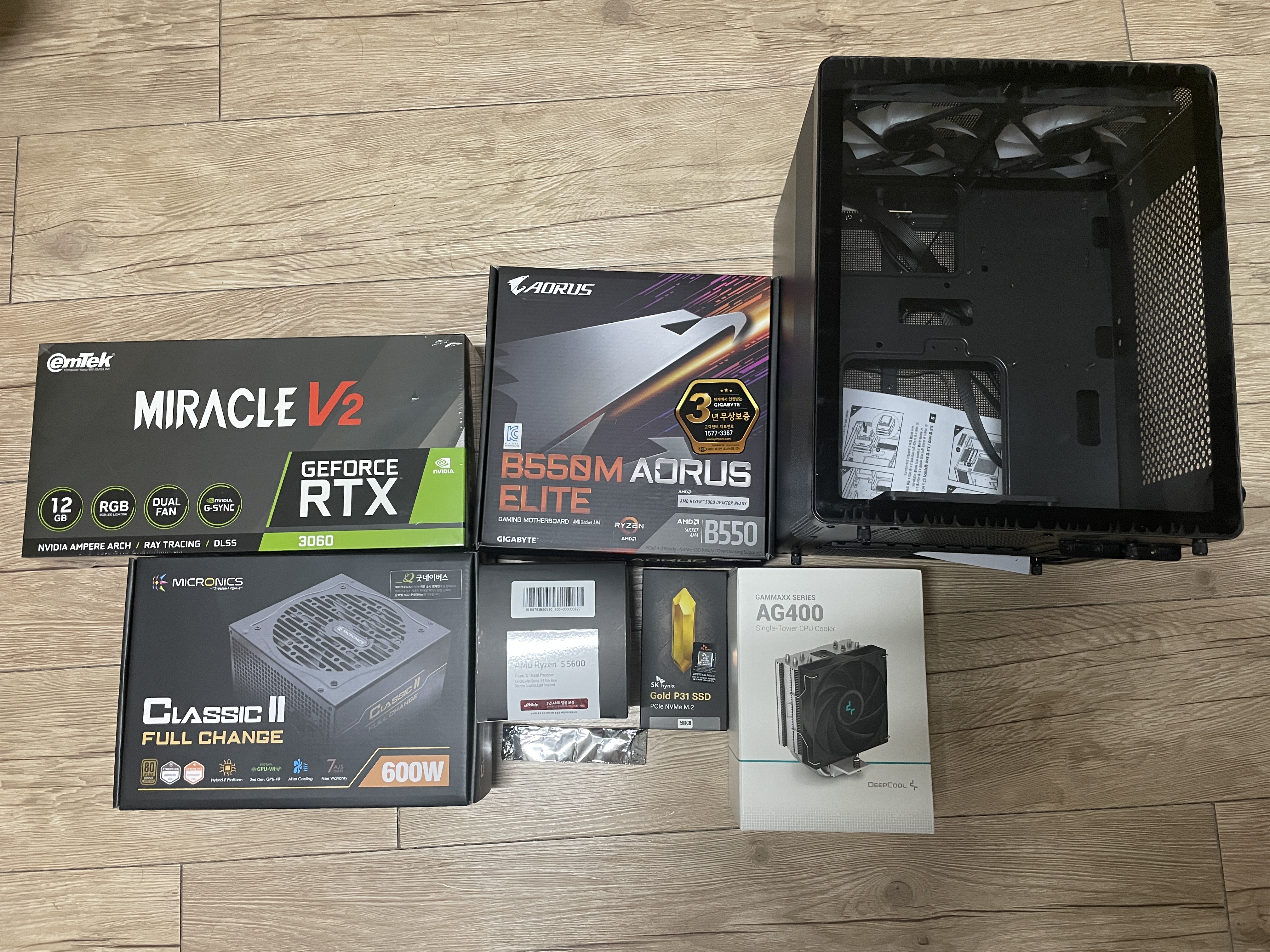

컴퓨터 부품사진

사양은 아래와 같습니다.

CPU	AMD 라이젠5 5600
RAM	삼성전자 DDR4-3200(16GB) x 2
Mainboard	기가바이트 B550M AORUS ELITE
GPU	이엠텍 RTX3060 MIRACLE V2 D6 12GB
SSD	SK하이닉스 Gold P31 M.2 NVME (500GB)
Power Supply	마이크로닉스 Classic II 풀체인지 600W 80PLUS BRONZE 230V EU
Cooler	DEEPCOOL AG400
Case	DAVEN V300

100만원으로 3D툴, 영상편집, 인공지능등을 하려고 컴퓨터를 맞췄습니다. (2023년 7월기준) 워크스테이션 컴퓨터와 같이 완벽하게 돌아가는 것이 아닌 90%까지는 돌리자는 목표로 맞췄습니다.  해당 컴퓨터가 앞으로 나오는 프로그램을 감당할수 있다고 예측이 됩니다.



위 사양을 바탕으로 한 게임 테스트



컴퓨터 조립 방법

업체에 맡기는 방법도 있지만 공랭 컴퓨터 조립하는 방법은 그다지 어렵지 않습니다. 해당 방법을 소개시켜드리려고 합니다. 일체형 수랭이 아닌 커스텀 수랭 같은 경우에는 조립 난이도가 높습니다.



준비물

컴퓨터 제작 준비물

왼쪽부터 십자 장드라이버 2개, 니퍼, 케이블타이입니다. 조립의 경우에 십자드라이버가 필수입니다. 작은 나사를 돌리는 드라이버와 큰 나사를 돌리는 드라이버를 2개 준비하도록 합니다. 선정리 같은 경우에는 케이블타이와 니퍼로 잘라서 작업하면 됩니다.



미리 구비한 써멀그리스나, 복스드라이버(5mm)등의 준비물을 챙기는 것도 좋지만 써멀리스는 보통 cpu쪽에 한 팩이 있고 복스 드라이버 없이 손으로 돌릴 수 있습니다.



1. CPU를 메인보드에 결합합니다

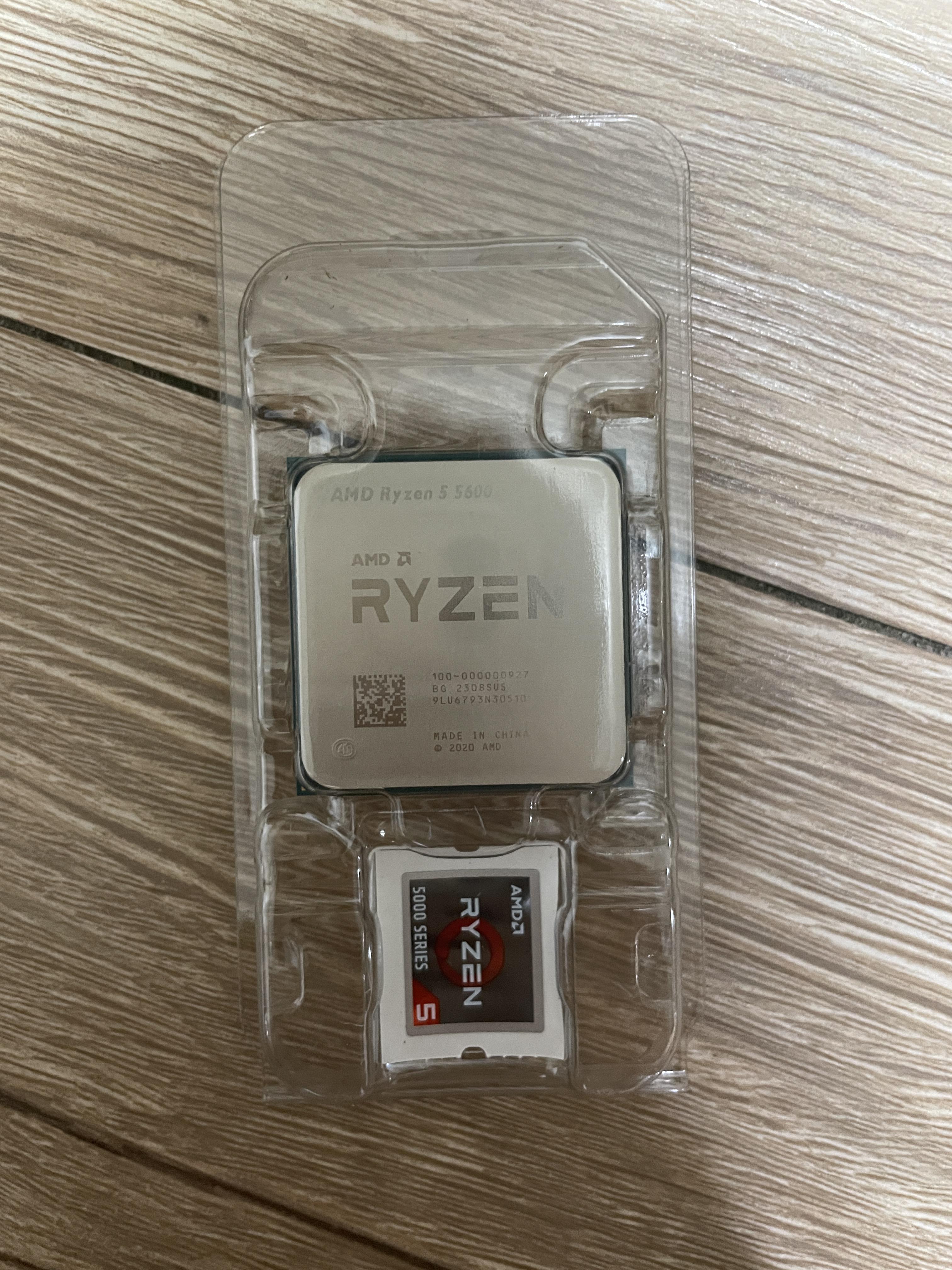

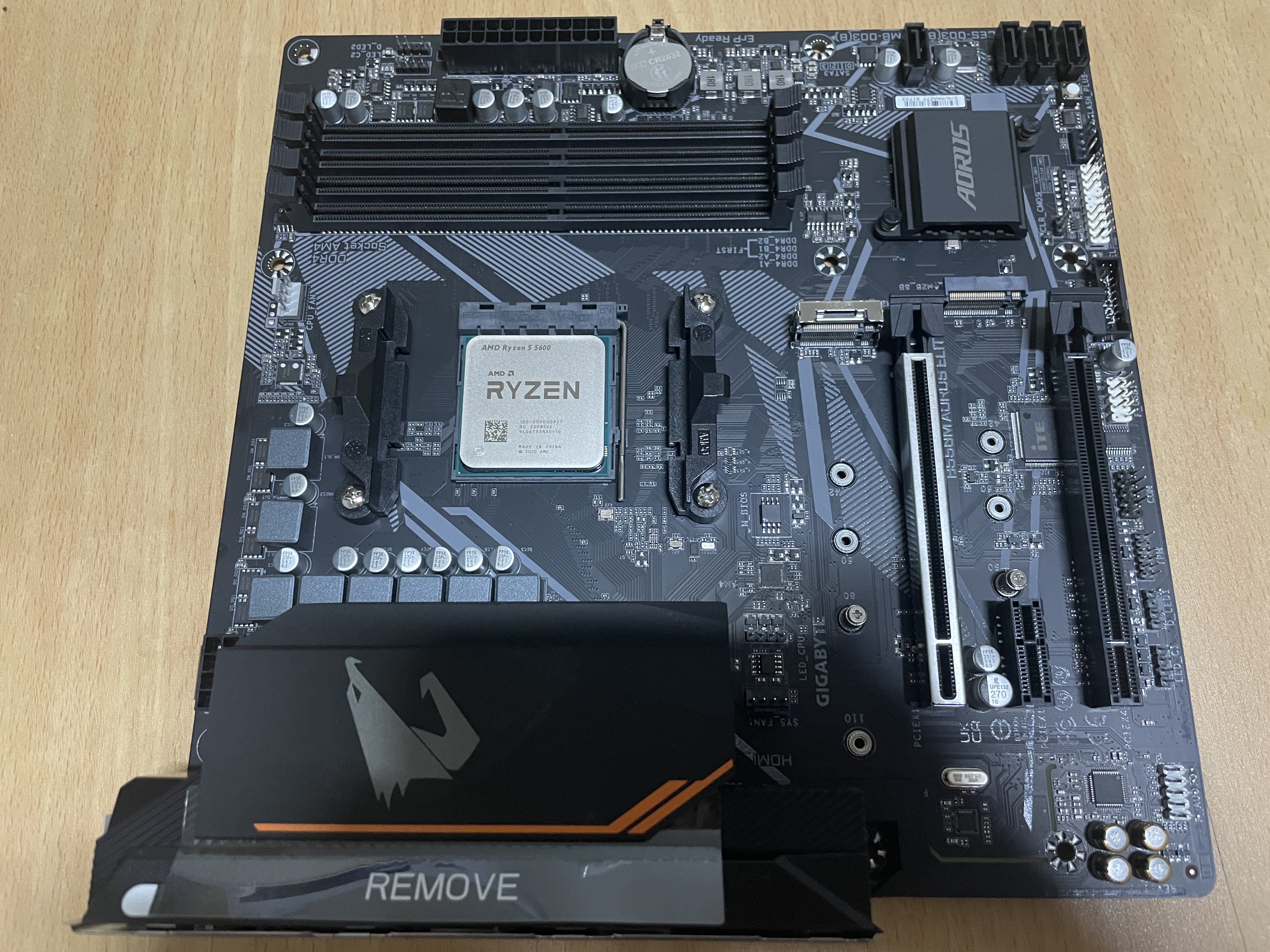

(좌) CPU 사진, (우) CPU를 메인보드에 단 사진

먼저 CPU를 개봉합니다. CPU에 홈을 보고 메인보드에 CPU를 조립합니다. (제대로 들어가면 딱 들어갔다는 게 느껴집니다.) 그리고 소켓 고정 장치로 고정하도록 합니다.

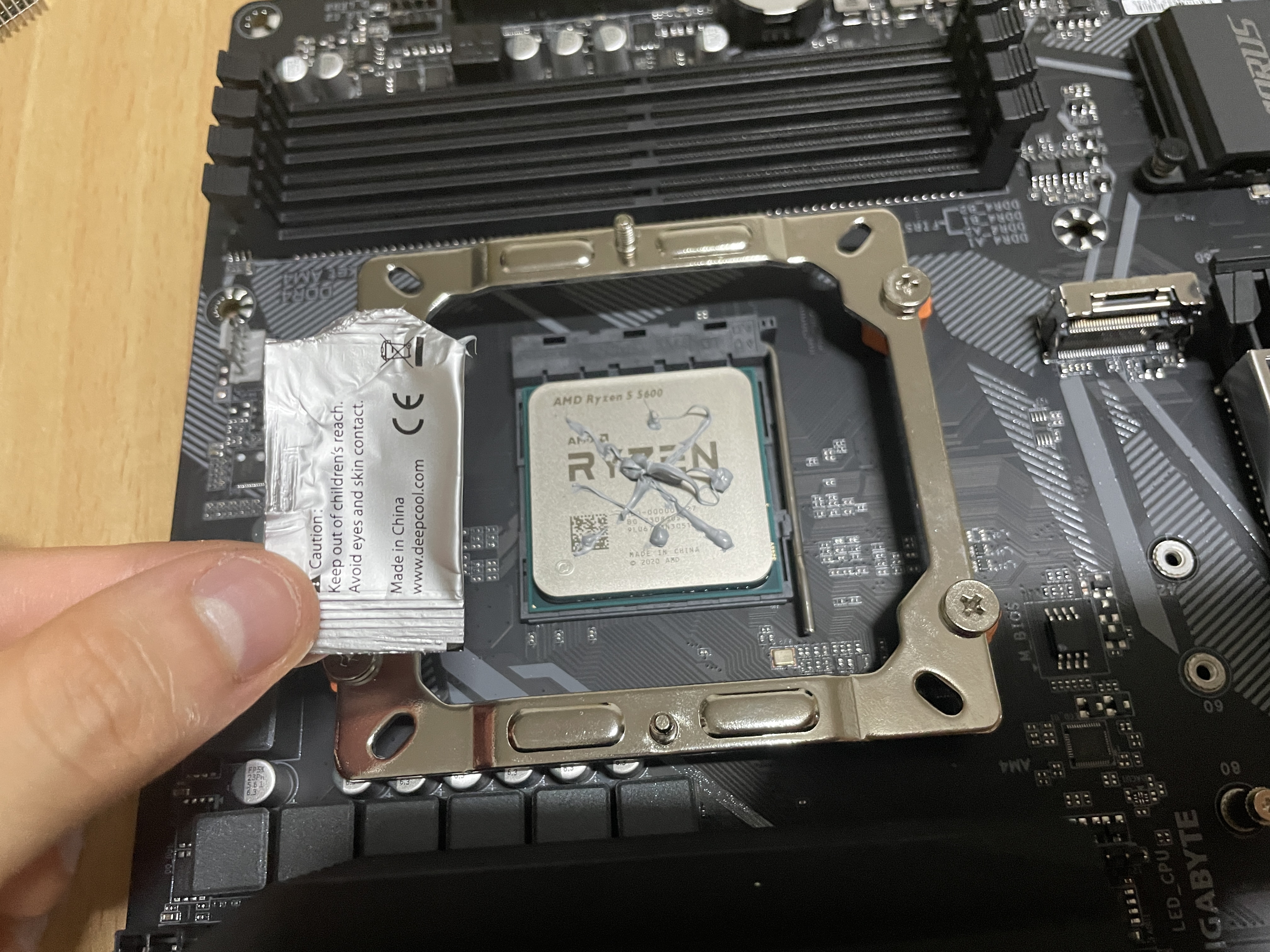

2. CPU 쿨러를 장착합니다.

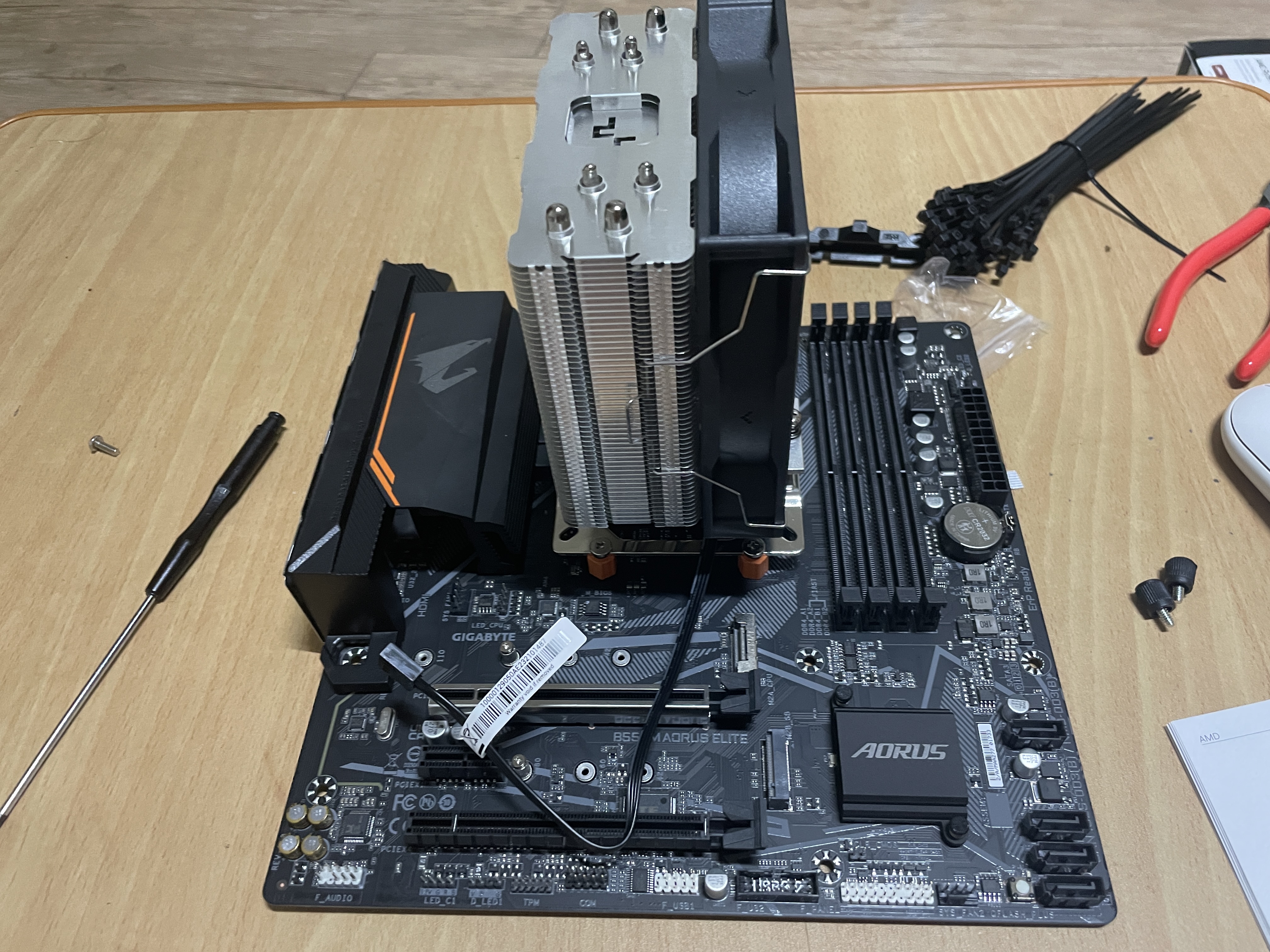

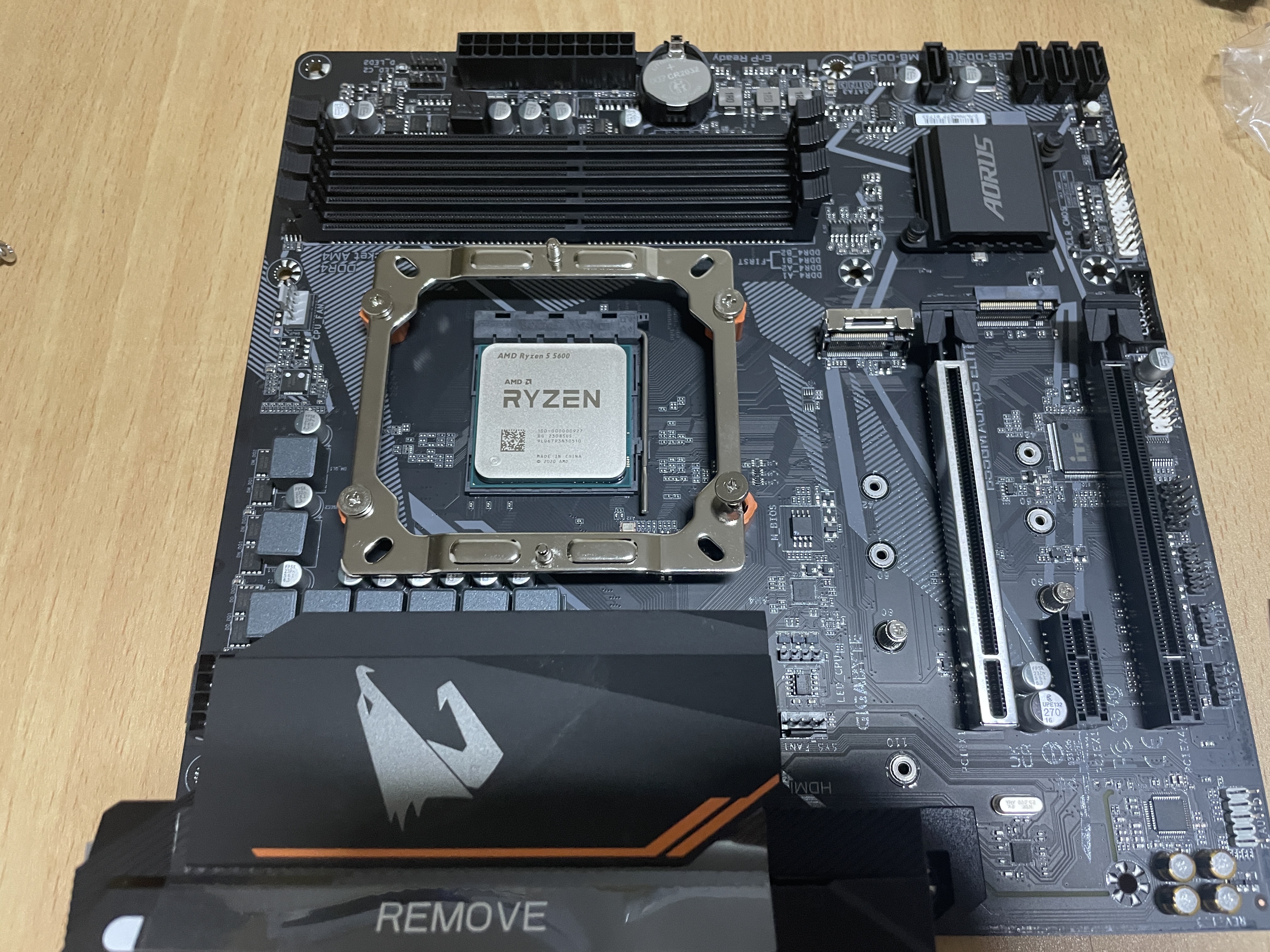

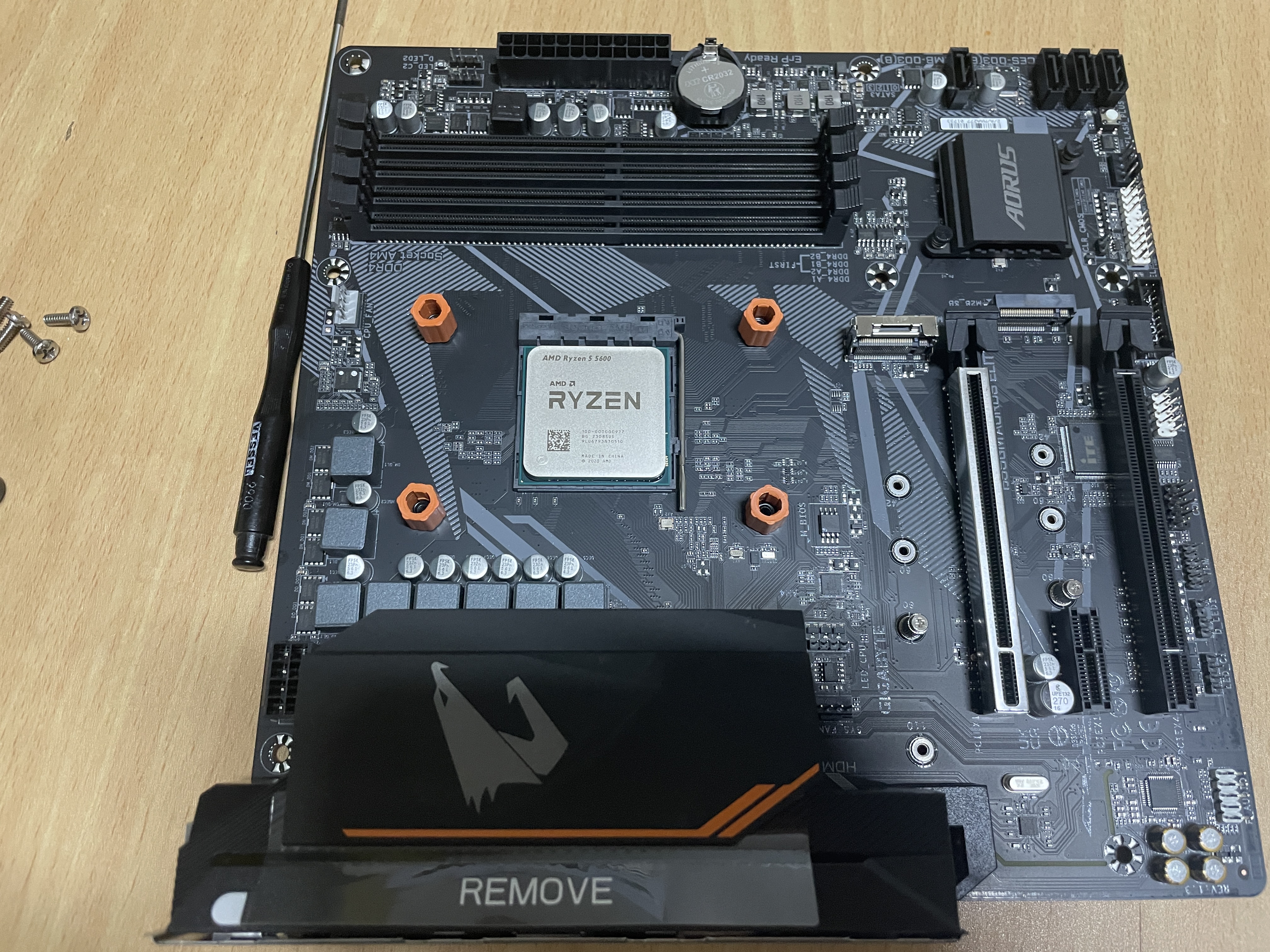

메인보드 조립방법 (왼쪽 위부터)

우선, 제가 다는 CPU 쿨러는 타워형 공랭 쿨러입니다. 제가 조립한 쿨러는 AMD 컴퓨터를 조립할때 메인보드의 CPU 주변 나사를 풀고 타워 기둥을 만들고 써멀그리스를 바르고 타워를 올리고, 선만 연결하면 끝입니다. 쿨러 조립은 인텔과 AMD가 조립하는 방식이 다릅니다. 또 쿨러마다 만드는 방법이 다릅니다. 쿨러의 설명서를 참조하도록 합니다.



여담으로 AMD CPU 같은 경우에는 쿨러를 결합하다가 나중에 써멀그리스와 붙어버려 무뽑기로 귀찮아질수 있습니다. 물

론 조립때는 상관없습니다.



3. RAM을 장착합니다.

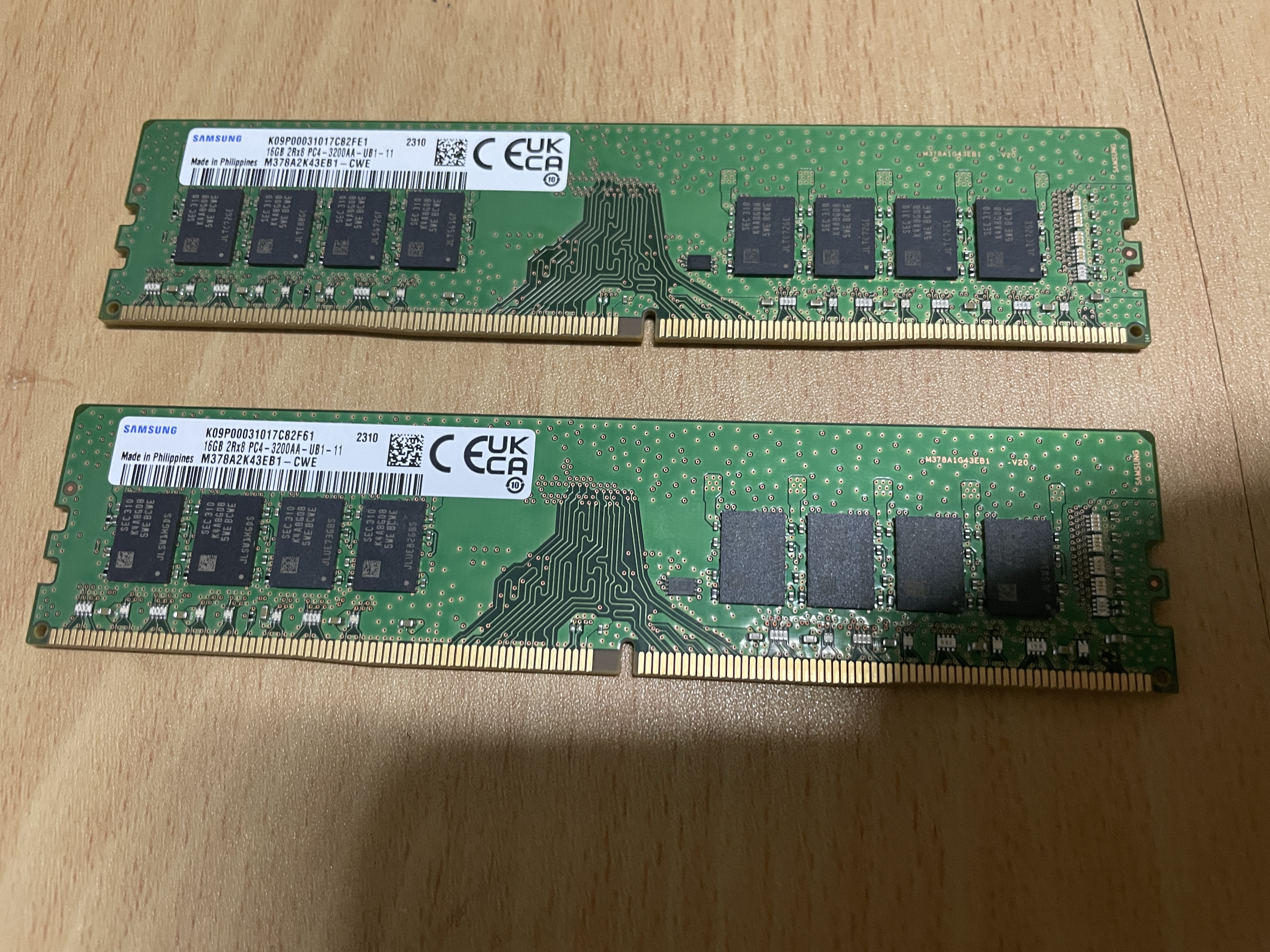

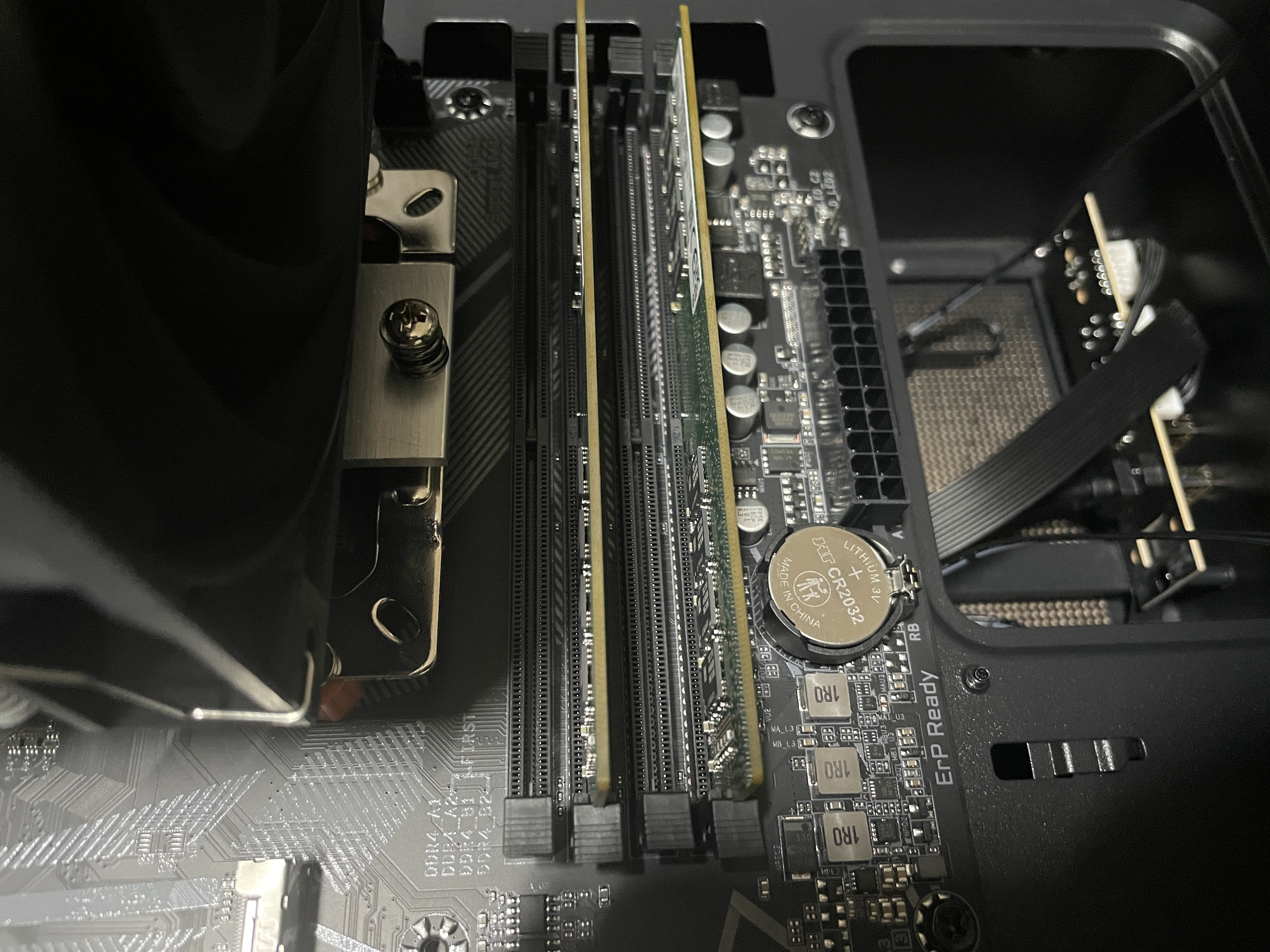

(좌)램 사진, (우)램 조립

램은 해당위치에 장착하면 됩니다. DDR4 같은 경우에는 딸깍 소리가 나면 장착이 된 것입니다. 램 같은 경우는 여러 개를 끼울 때 순서가 있습니다. 2개를 꽂는 경우 2번, 4번에 꽂으면 됩니다. 인식을 못 하는 경우 다른 슬롯에 꽂도록 합니다.



4. SSD를 장착합니다.

(좌) SSD 사진, (우) SSD 결합 사진

원래는 메인보드가 케이스 장착 후 케이스에 있는 슬롯에다가 SSD나 HDD를 넣습니다. 하지만 저는 M.2 슬롯을 사용하는 SSD를 사용해서 메인보드 케이스 결합 전에 장착했습니다. M.2 슬롯을 사용하는 SSD는 나사를 풀고, 해당 슬롯에 SSD를 넣고 결합하면 조립이 완료됩니다.



5. 메인보드와 케이스를 장착합니다.

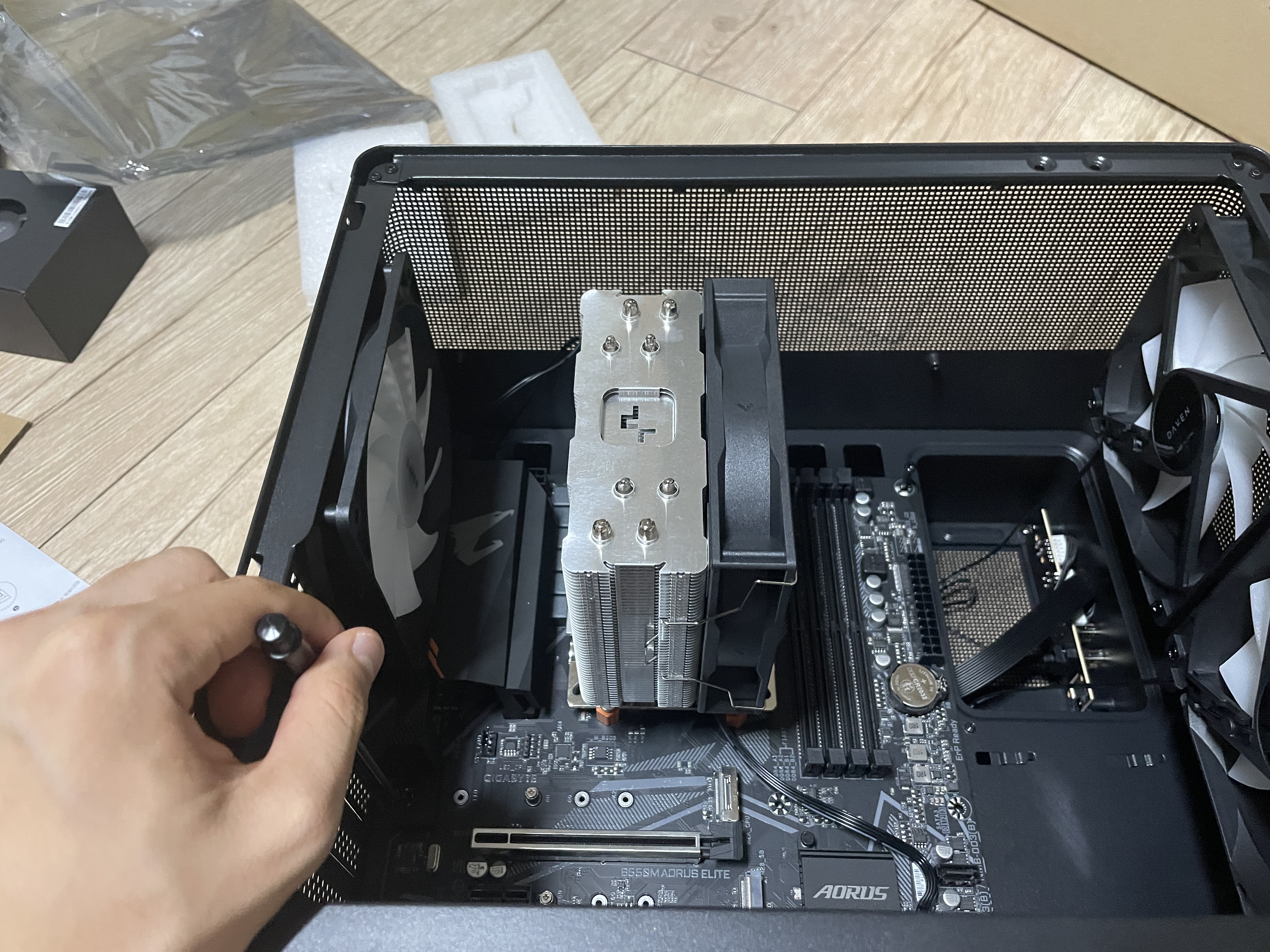

메인보드 조립 사진

우선 메인보드에는 케이스를 결합할 수 있는 구멍이 있습니다. 해당 구멍에 나를 넣어 케이스를 장착하도록 합니다. 또한 방향은 IO 실드를 생각해서 조립하면 됩니다. 다른 방향으로 조립하면 구멍이 안 들어 조립할 수 없습니다.



6. 프론트패널, 오디오등 이블을 장착합니다.

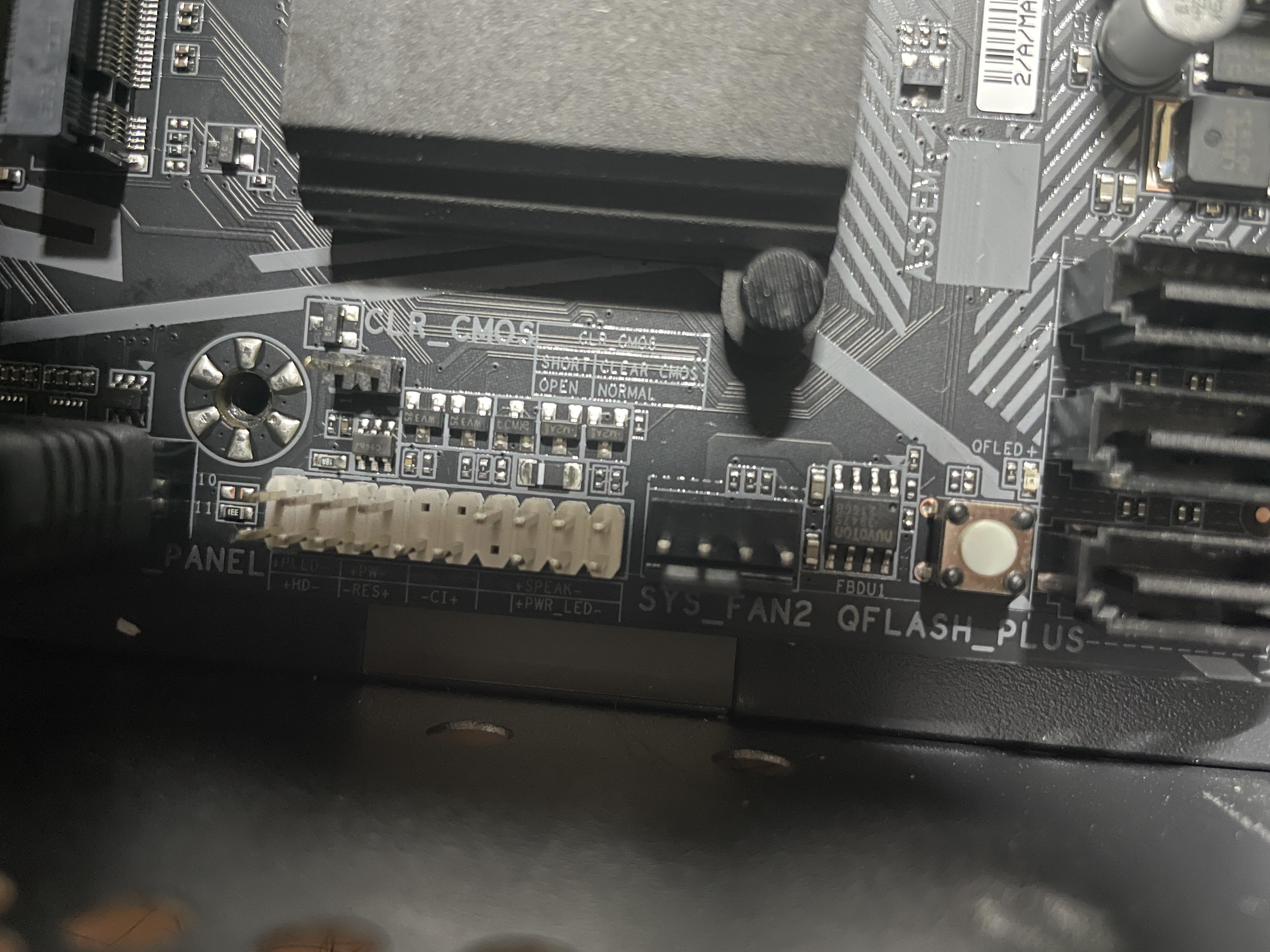

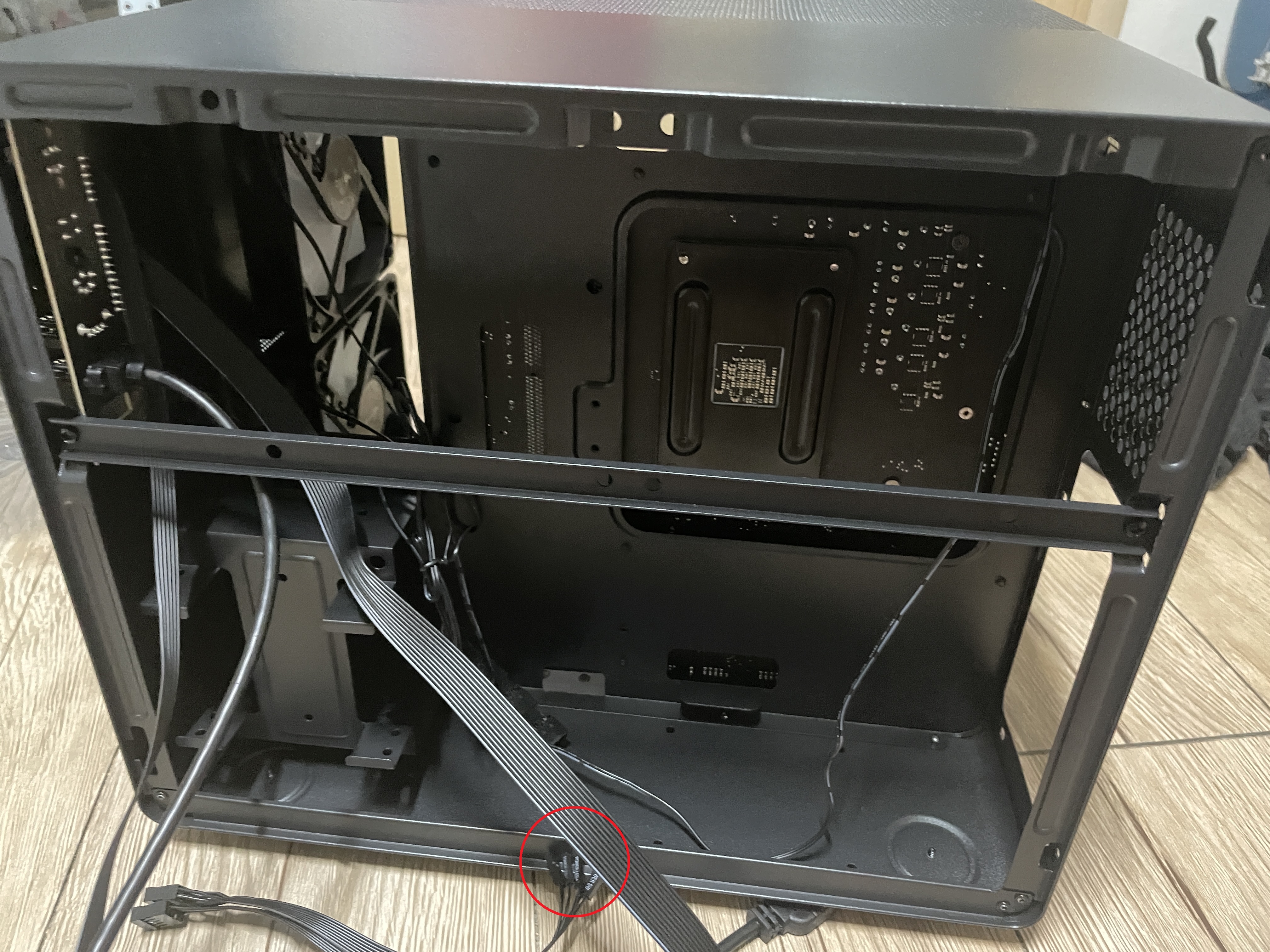

왼쪽에 동그라미 친선을 오른쪽 프론트패널에 연결하도록 합니다. 메인보드를 자세히 보시면 어디에 장착해야 하는지 나와 있습니다. 이것을 확인하고 장착하면 됩니다. 또 USB선과 오디오선등이 있을 것입니다. 메인보드를 자세히보면 연결할수 있는 딱맞는 슬롯입니다. 맞게 조립하면 됩니다.

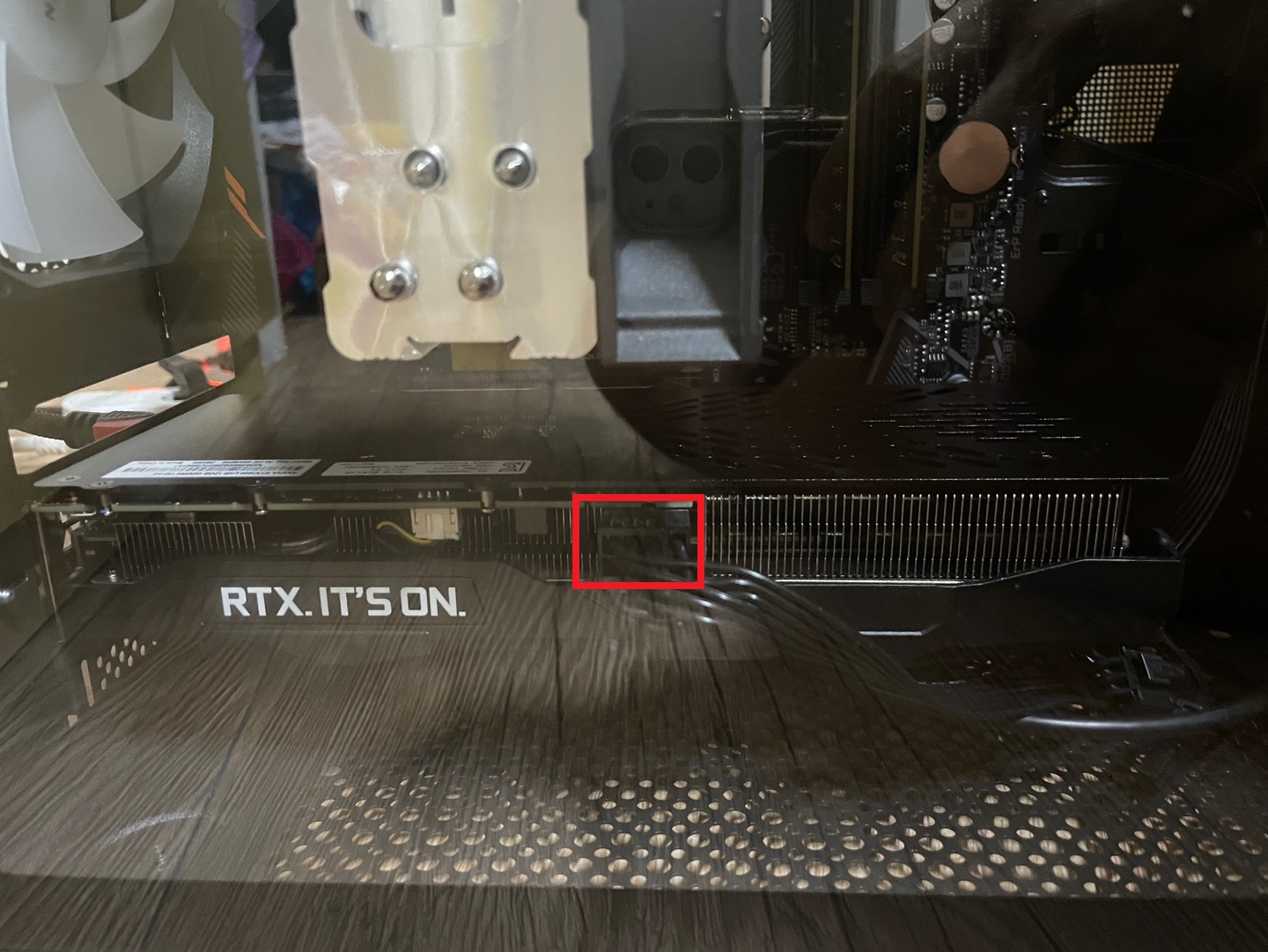

7. GPU를 장착합니다.

GPU 사진, PCIE슬롯, PCI 브라켓

그래픽카드는 PCIE 슬롯에 장착하면 됩니다. (2번째 사진), 해당 슬롯을 장착하고 3번째 사진처럼 브라켓에 놓고 나사로 조여주면 됩니다.



저는 해당 케이스의 단점이 그래픽 카드를 조립할 때 알았습니다. 저는 당연하게 조립 전 위에서 2개의 브라켓을 뜯었는데 2번 3번을 사용했습니다. 나중에 하나는 따로 나사형 브라켓 사서 막아두려고 합니다.



8. 파워 서플라이를 장착 및 연결합니다.

이 부분이 중요한데 제가 못 찍었습니다. 파워 서플라이를 고정하고 아래의 선이 장착되어 있나 확인하도록 합니다.

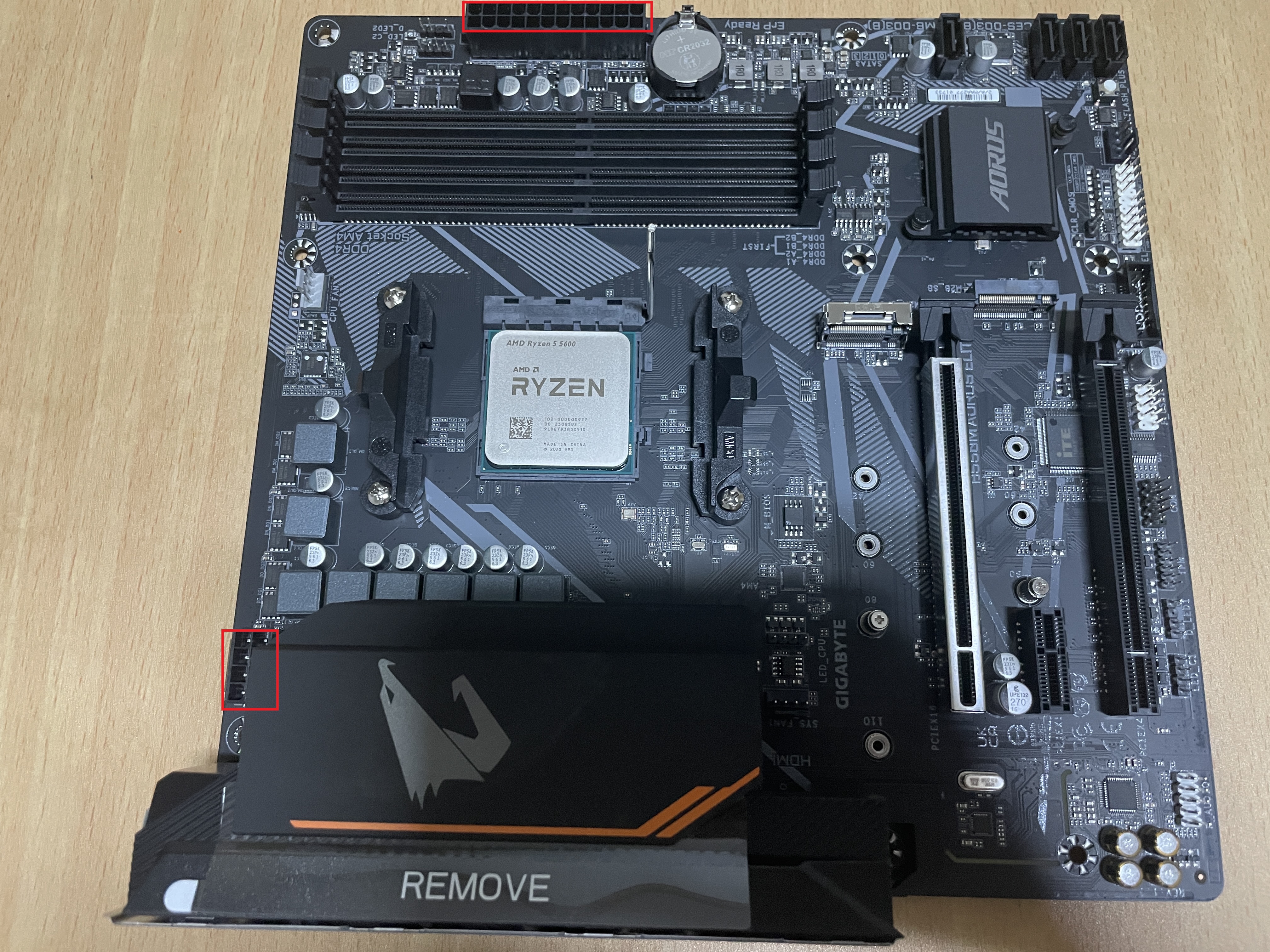

(좌) 24핀 메인케이블, 12V 보조케이블, (우) PCIE 케이블

• 메인보드 -> 24핀 메인 케이블
• 메인보드 -> 12V 보조케이블 (4핀 혹은 8핀)
• 그래픽카드 -> PCIE 케이블
• 기계 쿨러선 -> 쿨러 케이블



9. 완성

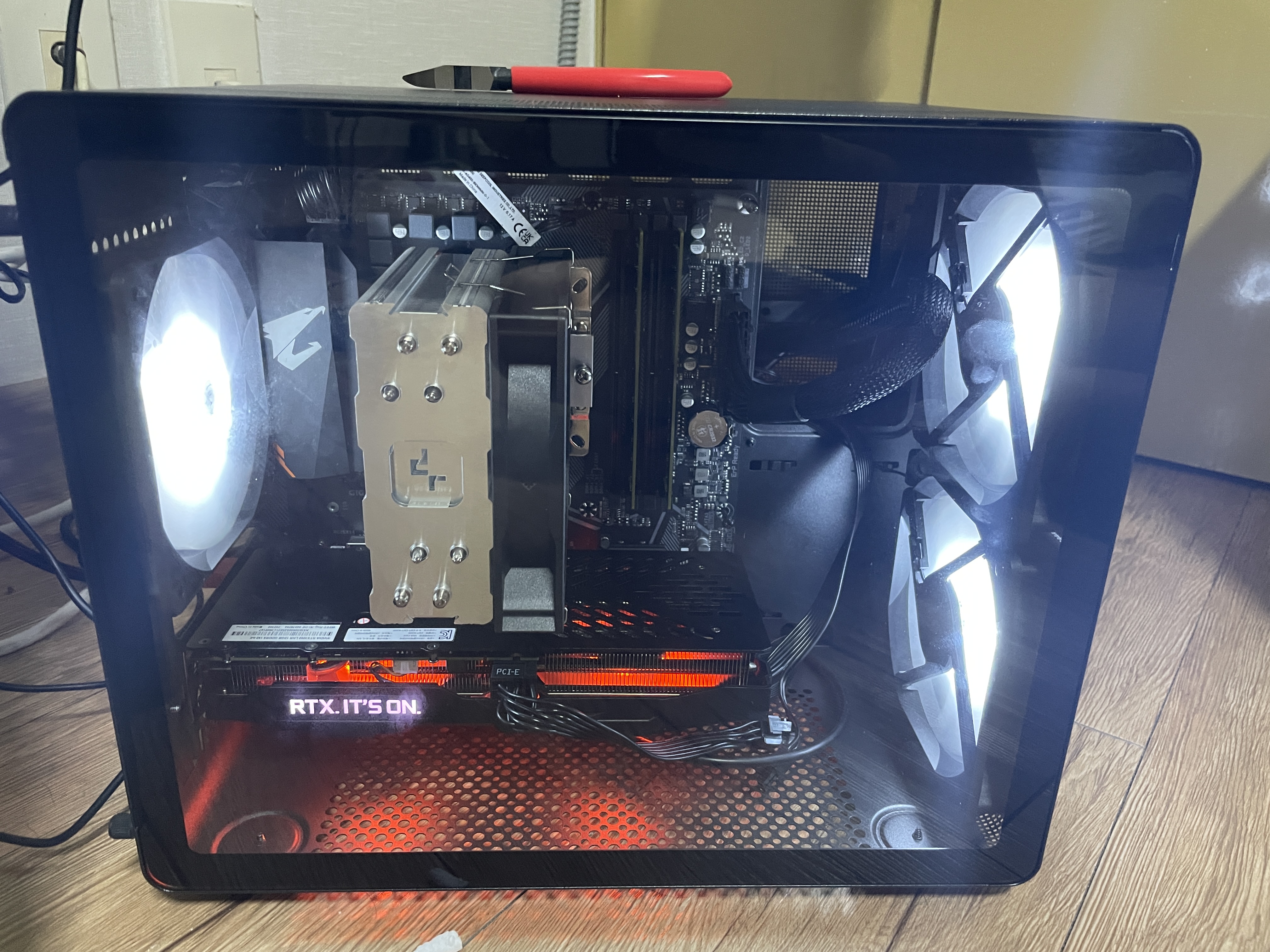

완성된 사진

컴퓨터 조립은 순서만 알면 누구나 조립할 수 있습니다. 제가 조립한 컴퓨터도 일반적인 순서로 조립한 것은 아닙니다. 하지만 이런 형식에서는 이렇게 조립하는 게 괜찮겠구나 정도로 기억해 주시면 감사합니다.



이후 순서로는 부팅 USB를 넣고 윈도우를 설치하도록 합니다. 그러면 컴퓨터를 정상적으로 사용할 수 있습니다.
