DIY - QNAP TS-233 NAS 리뷰와 초기 설정 가이드

달서비 2024. 11. 24. 20:20

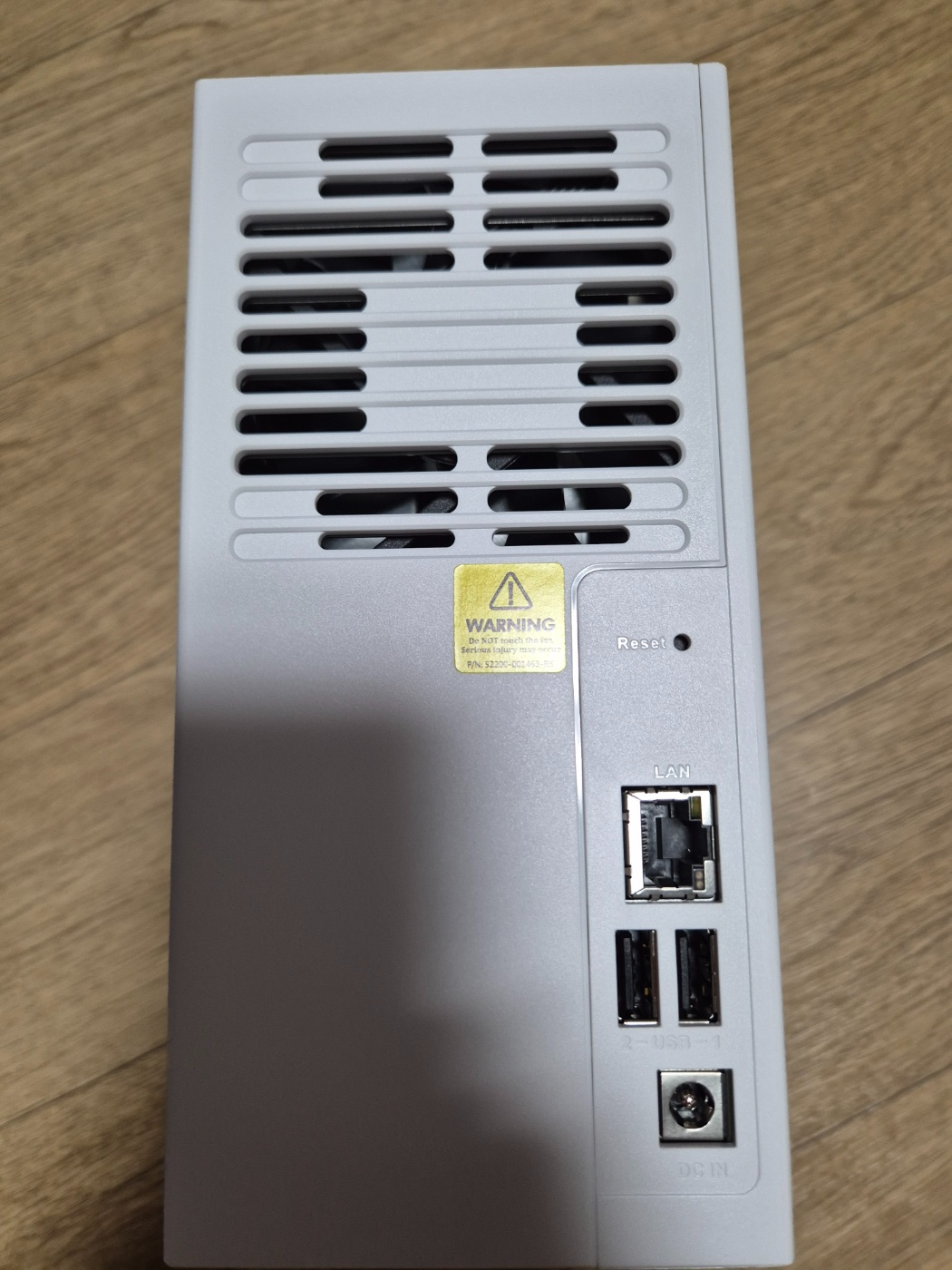

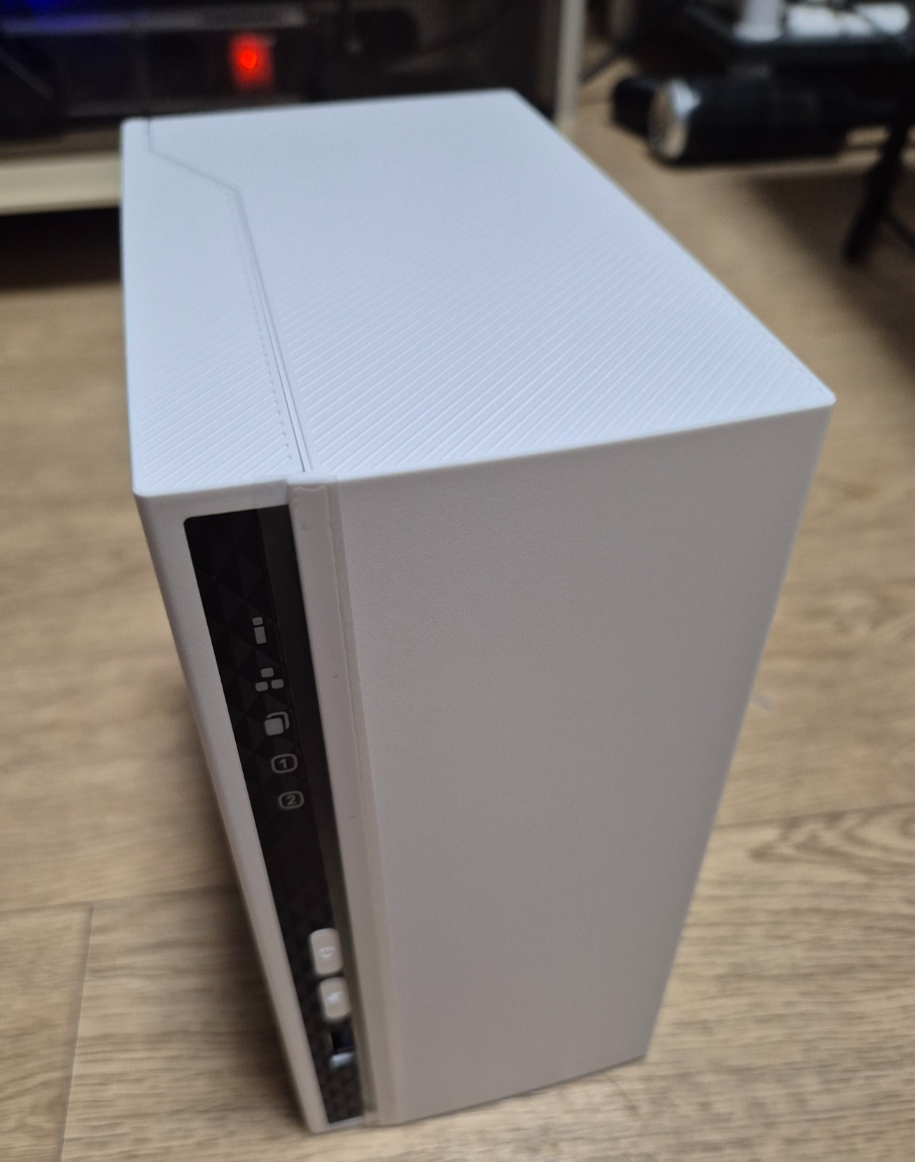

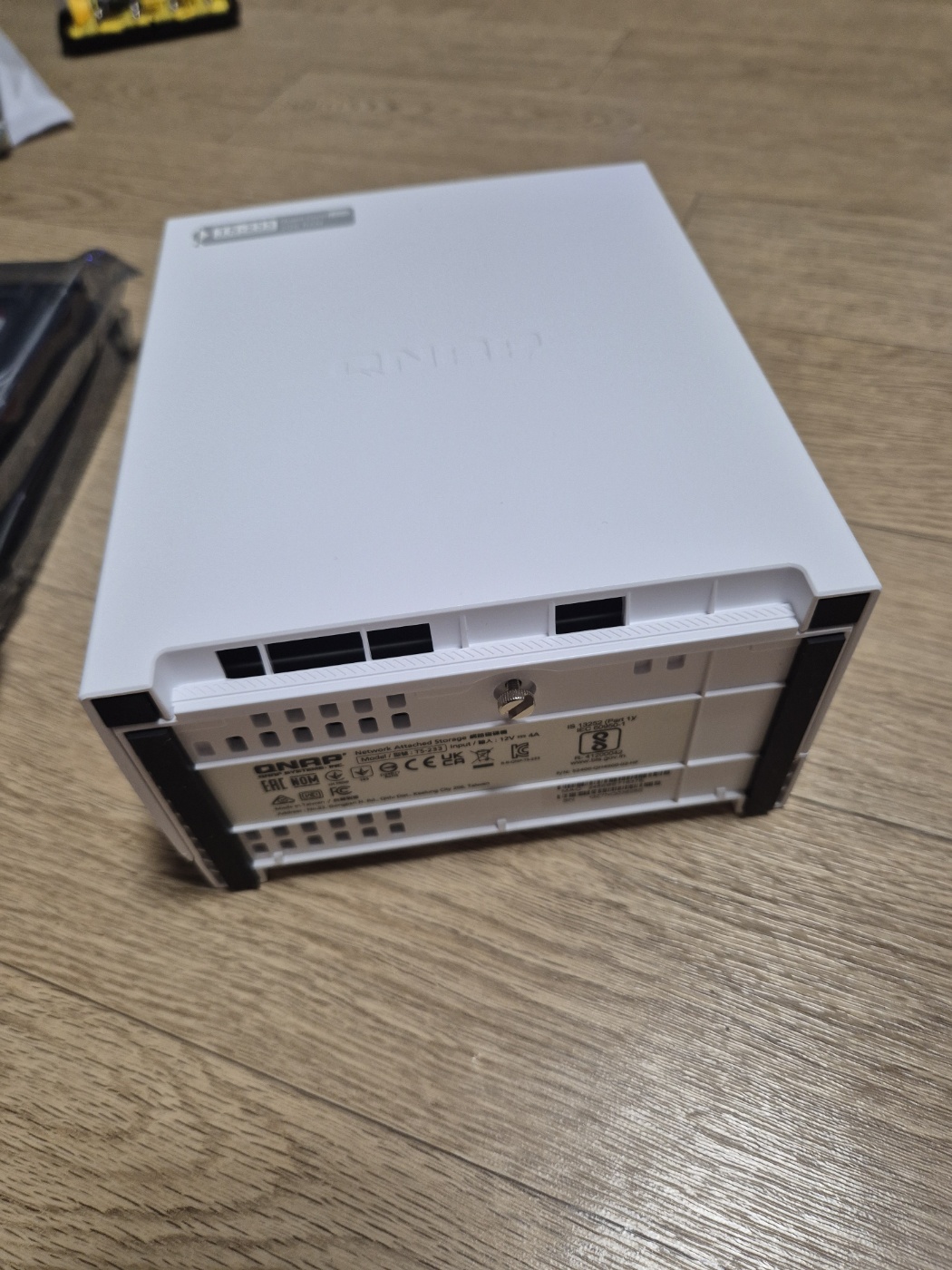

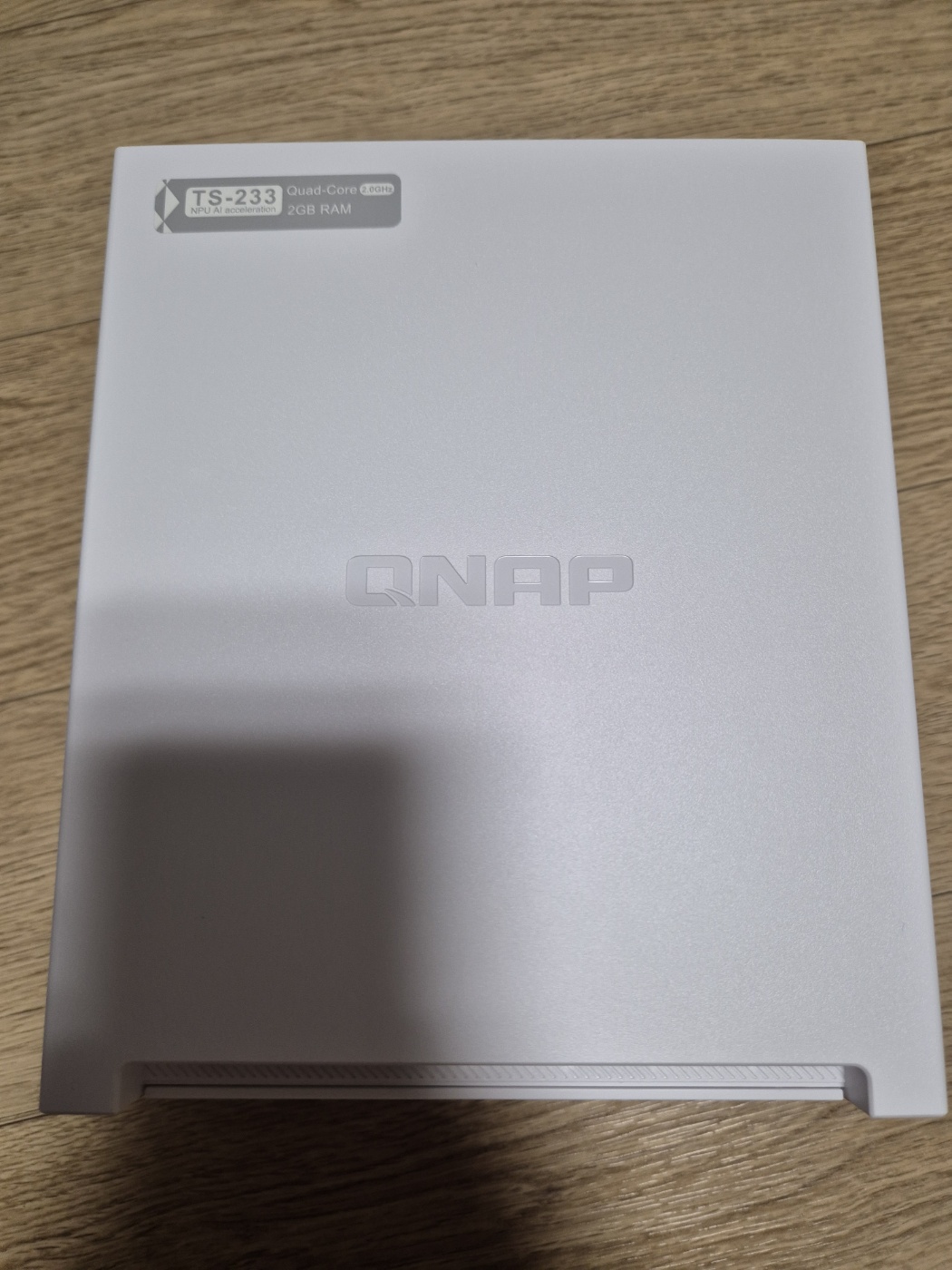

TS-233 외관

기존에 임베디드 보드에다가 SSD 1개를 싱글로 사용하여 NAS 보드를 사용하였습니다. 개인적으로 레이드의 필요성을 느끼게 되었고 마침 쿠팡에서 NAS 제품을 할인하여 구입하였습니다.



QNAP TS-233

구매한 제품의 사양은 다음과 같습니다.

QNAP TS-233
CPU ARM 4코어 Cortex-A55 (64비트 ARM)
RAM 2GB (온보드)
GPU Mali-G52
HDD 베이 2 x 3.5인치 SATA 6Gb/s, 3Gb/s
전원 최소 48W
전력 소비 HDD 절전 모드: 3.43 W
일반: 10.81W
IO 장치 RJ45 x1 (기가비트), USB 포트 3 (2.0x2 ,3.1 x1)
규격 186 × 91.7 × 157.6 mm 1.89kg



제가 구매한 기준은 2베이 이상의 기능을 제공하며 메이저 NAS 제조사 제품을 구매하기로 했습니다. 원래는 카드 할부까지 참으로 하였으나 못참고 구매하였습니다. 개인적으로 램을 변경할 수 없다는 점이 아쉽지만, 주 구매목적이 데이터를 저장한다는 저전력 서버를 만들려고 했기 때문에 개인적으로 만족합니다.



언박싱

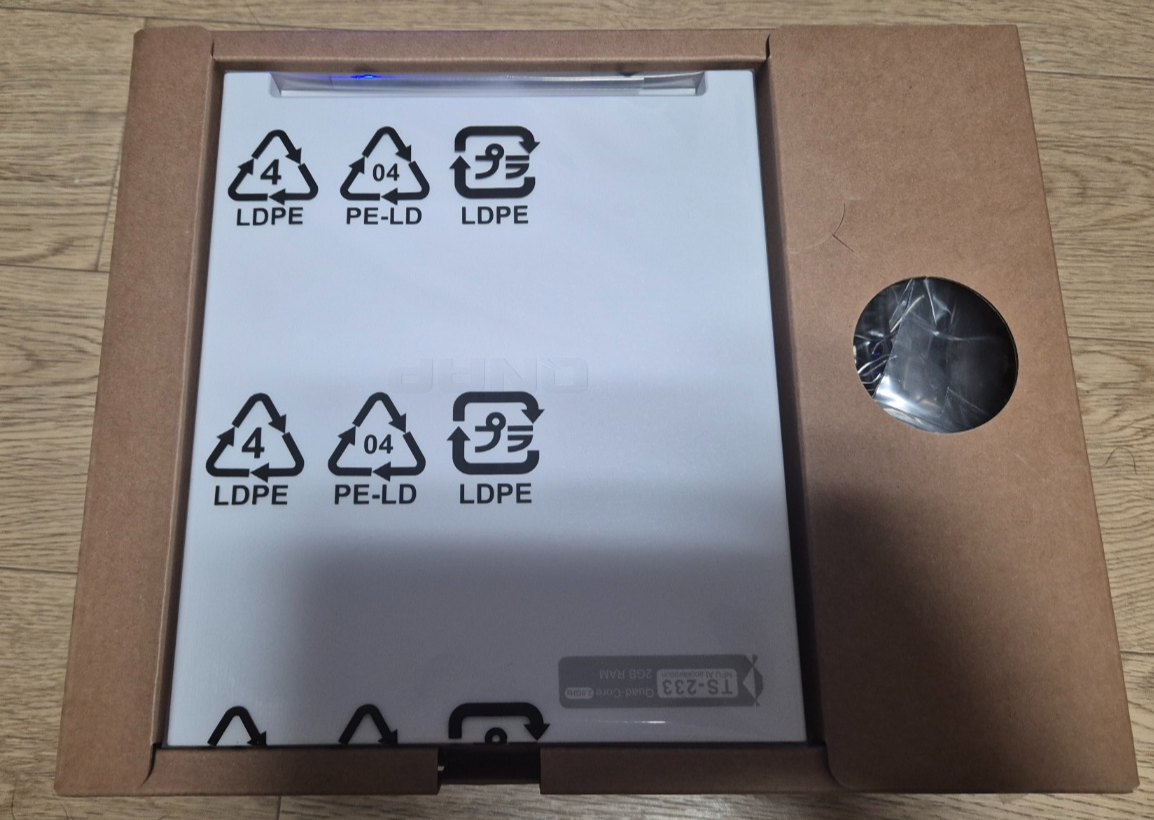

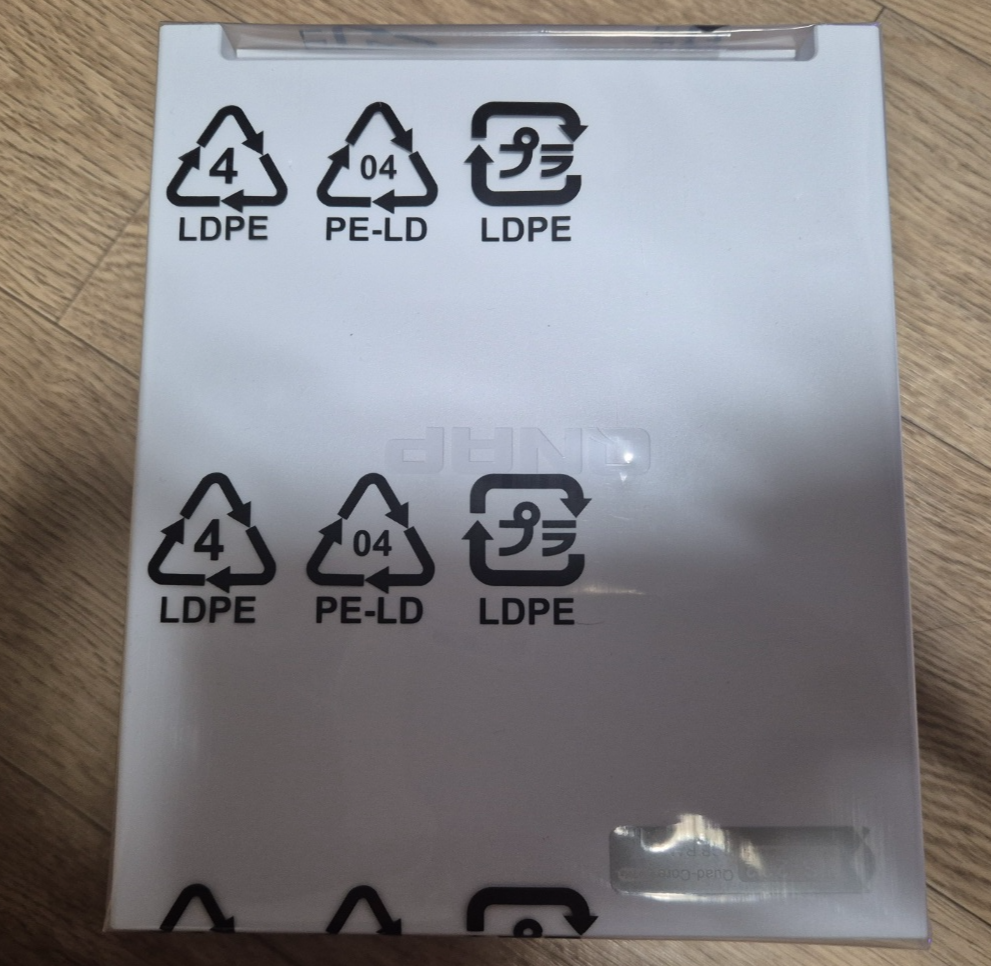

TS-233 언박싱 이미지

우선 플라스틱 박스와 종이 박스로 되어있습니다. 확실히 잘 고정이 되어있습니다.

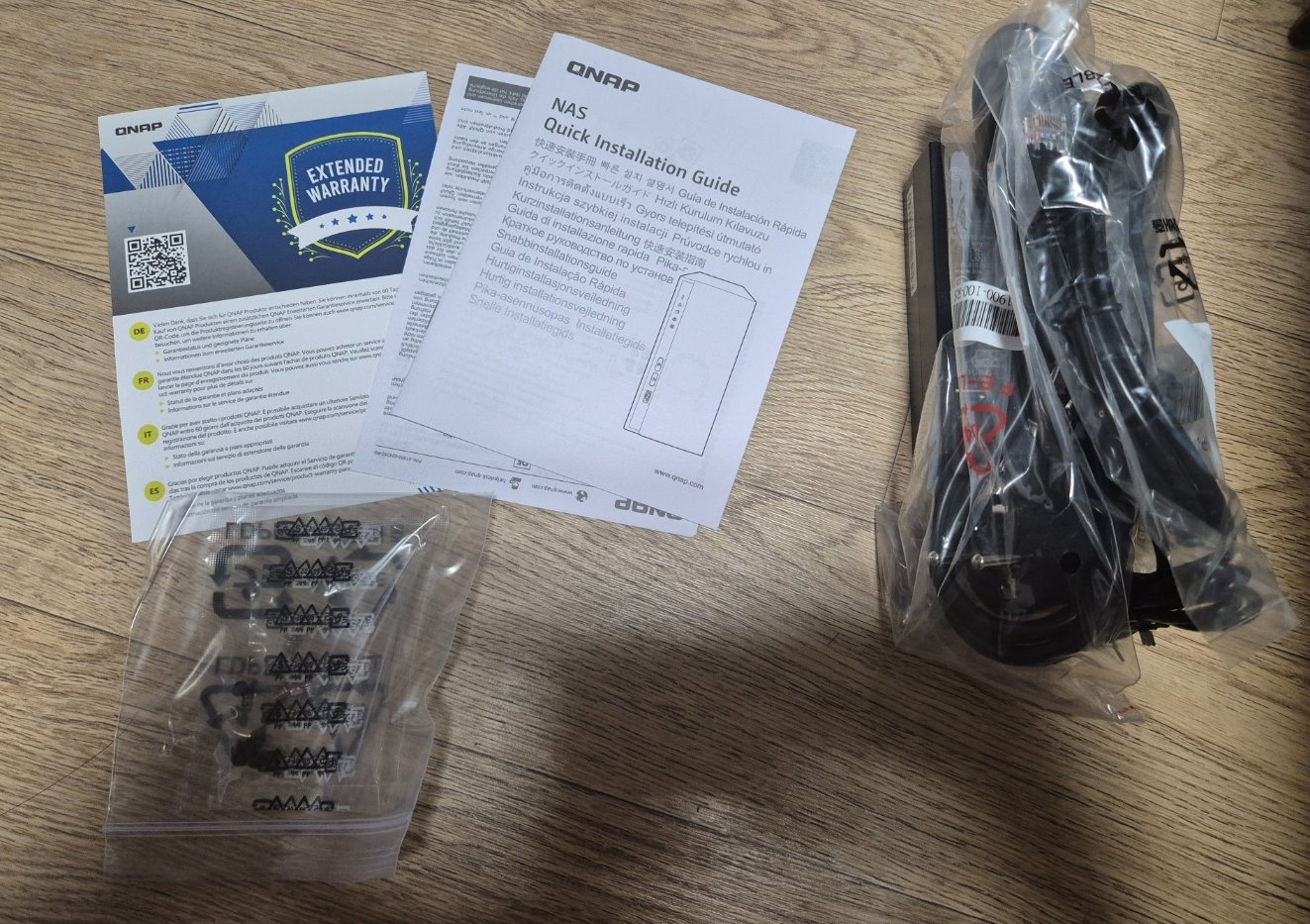

내부 구성품으로는 NAS, 나사, 전원, 설명서, 보증서 이렇게 되어있습니다.



하드 디스크 연결

WD RED 하드 디스크

마침 알리익스프레스에서 광군절로 WD RED 1TB 모델을 할인하여 2개를 주문하였습니다. 지금까지 있는 외장하드에 있는 데이터를 서버화하는 것이 목적이었고 500GB 선으로 관리하는 것을 생각하여 나스용 1TB 하드 디스크를 구매하였습니다.

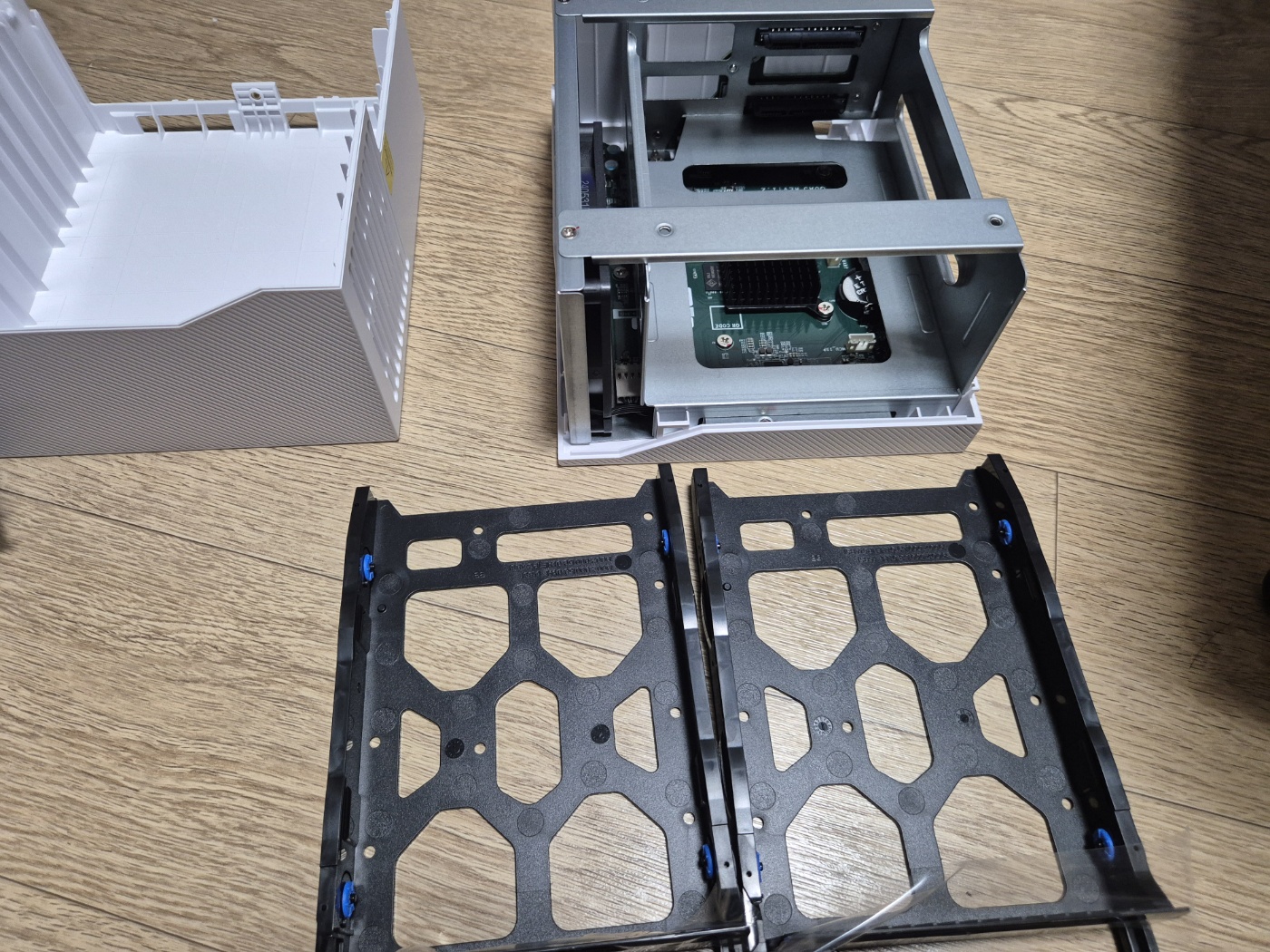

TS-233 하드 디스크 조립 (1)

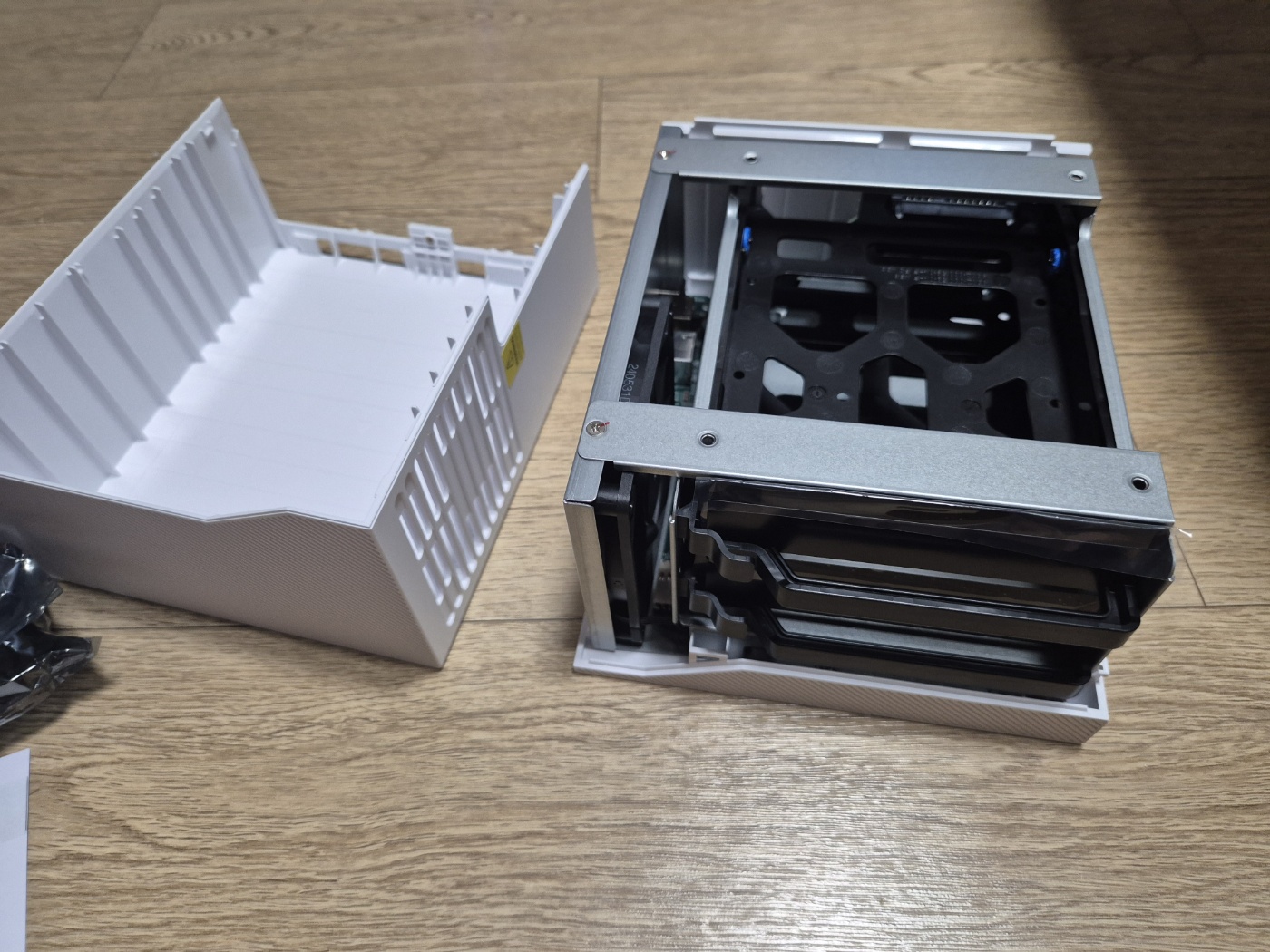

우선 하드에 1자 나사를 빼면 상단 뚜껑을 딸 수 있습니다. 열면 프레임이 나오고 디스크를 넣을 수 있습니다.

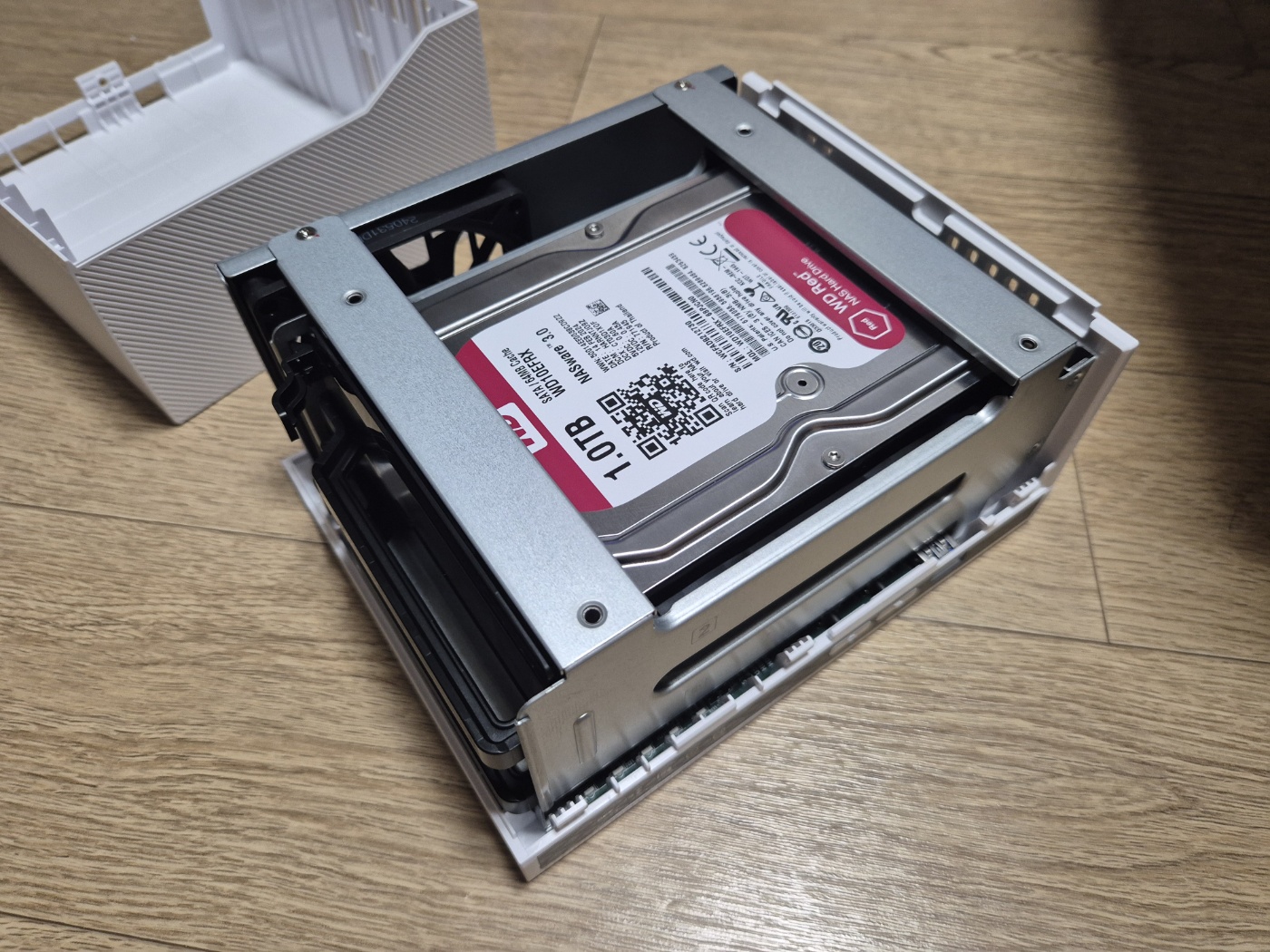

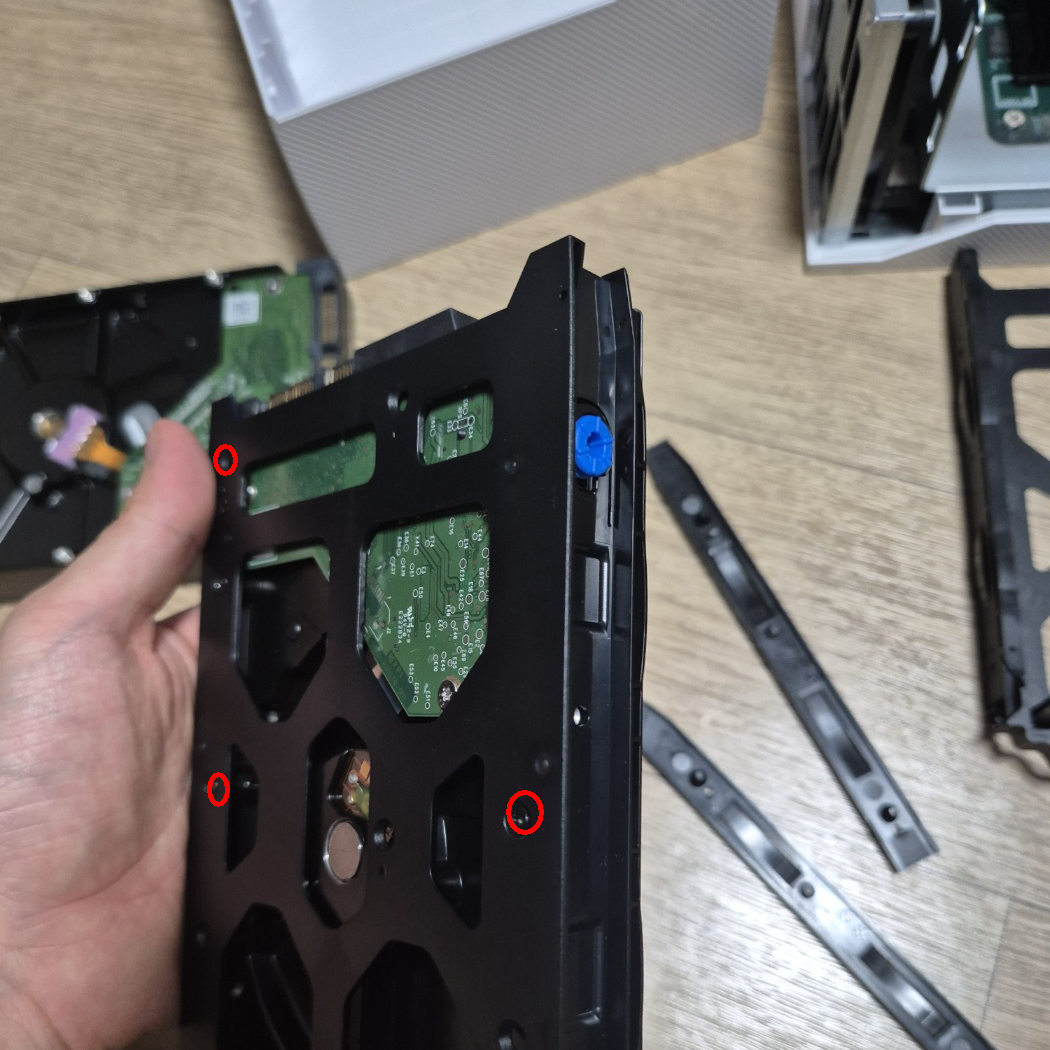

TS-233 하드 디스크 조립 (2)

옆에 레일 고정하는 장비를 제거후 디스크를 연결하고 나사를 조이면 프레임이 완성 됩니다. 하드디스크를 연결한 프레임을 다시 연결시키면 완성입니다.



초기 세팅

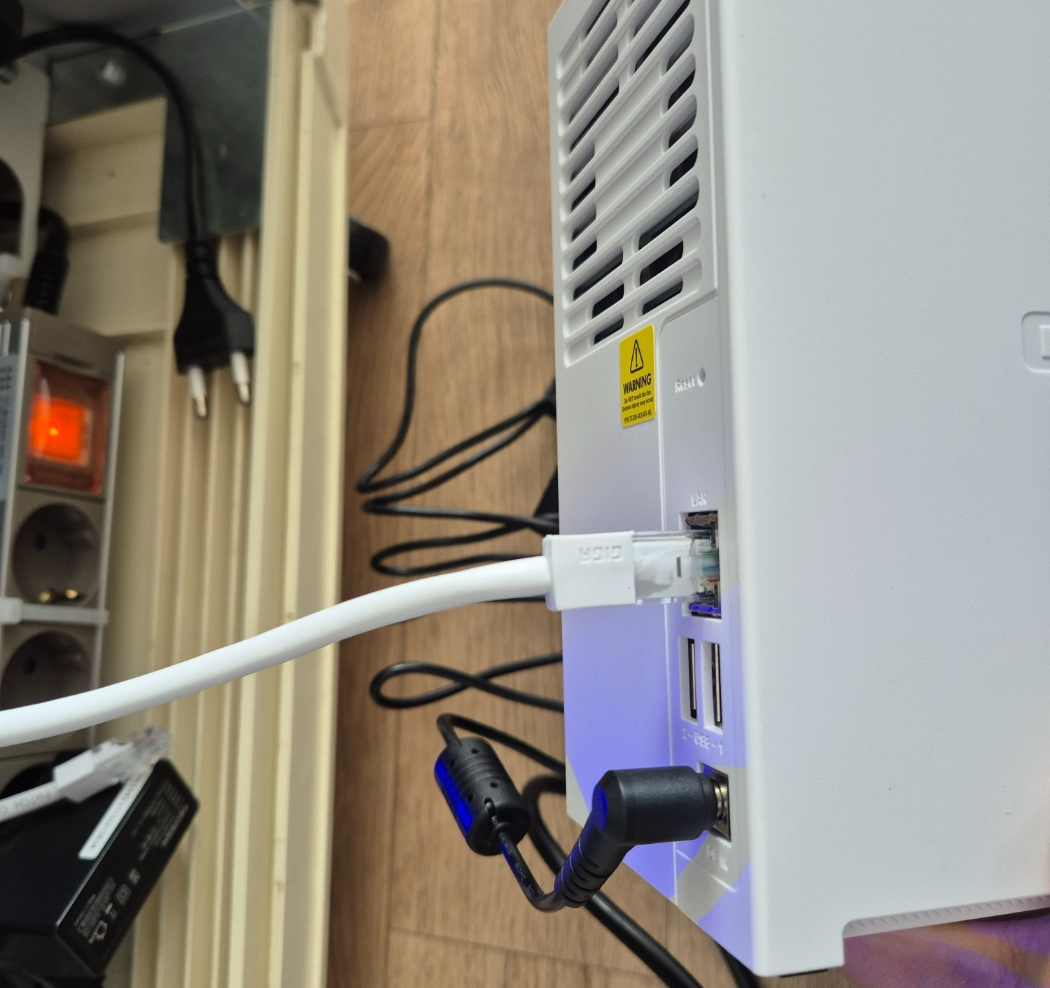

본격적으로 작업을 하기 전 같은 공유기에 랜선을 꽂아주고 부팅하도록 합니다.

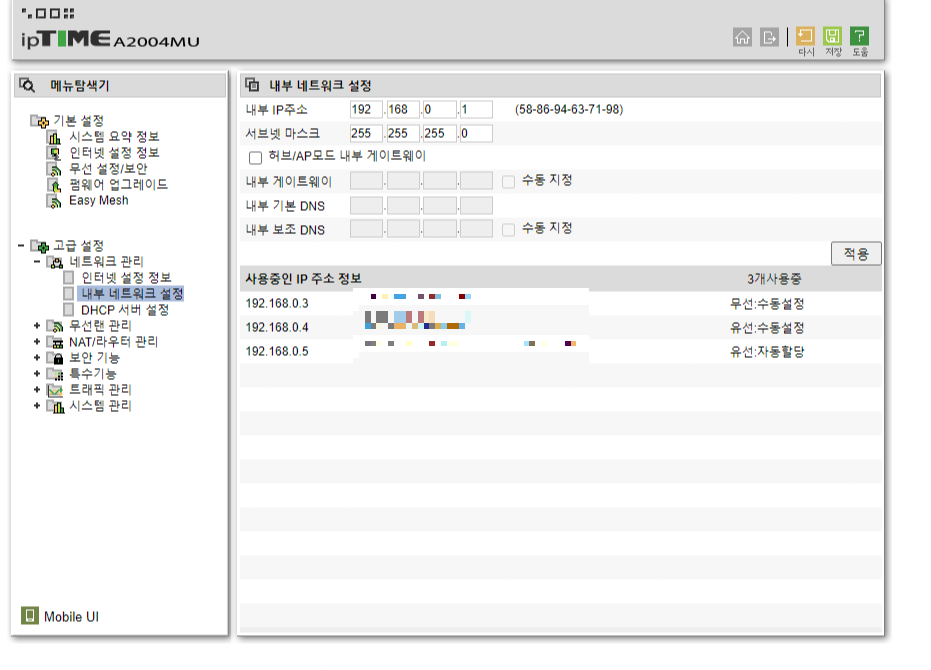

그리고 공유기 혹은 L2 스위치에서 NAS 서버의 IP를 파악 후 입력하도록 합니다.



이제부터 초기 세팅을 할 수 있습니다. 본인 설정에 맞춰 쭉쭉 진행해 주도록 합니다.

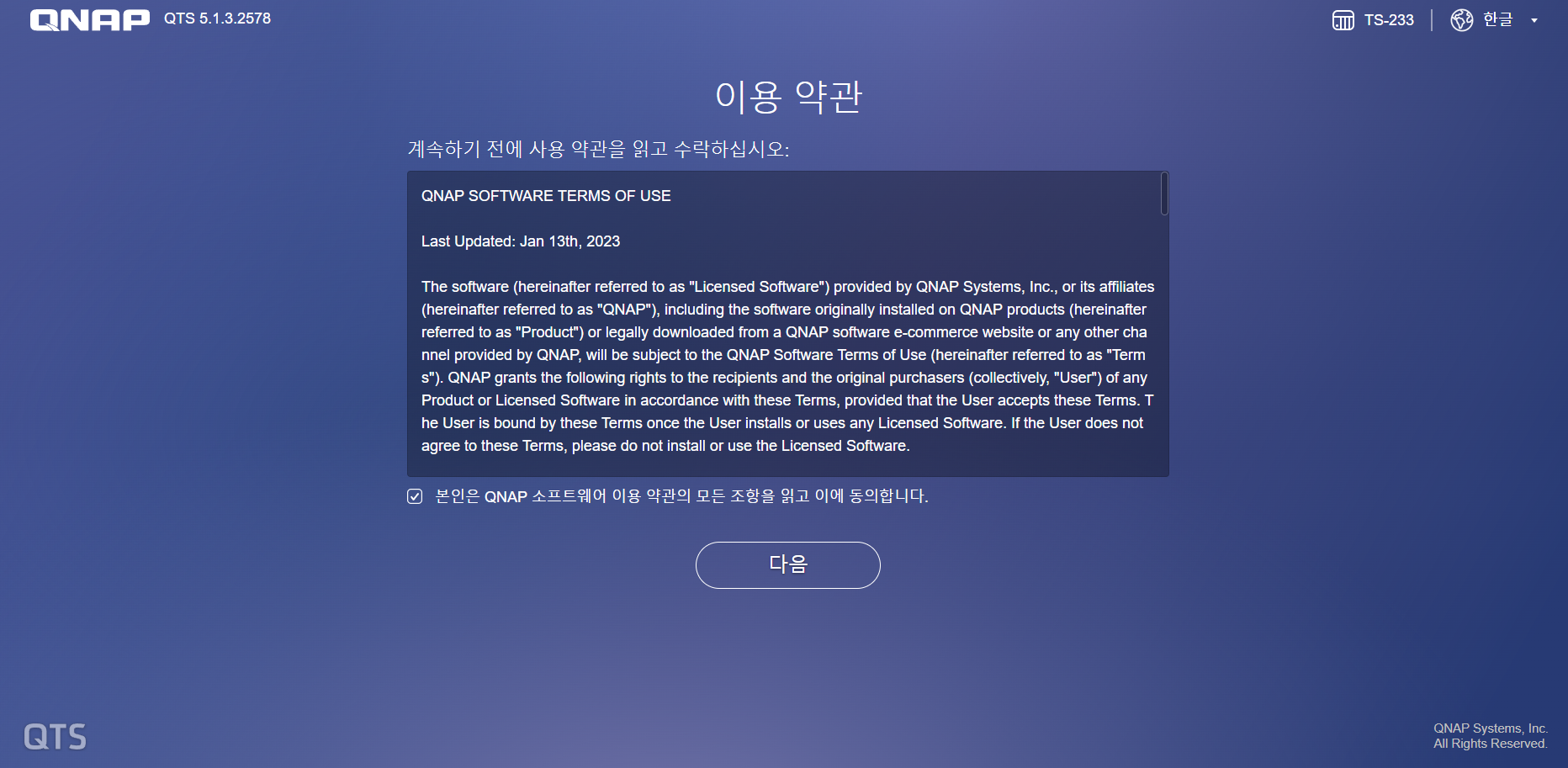

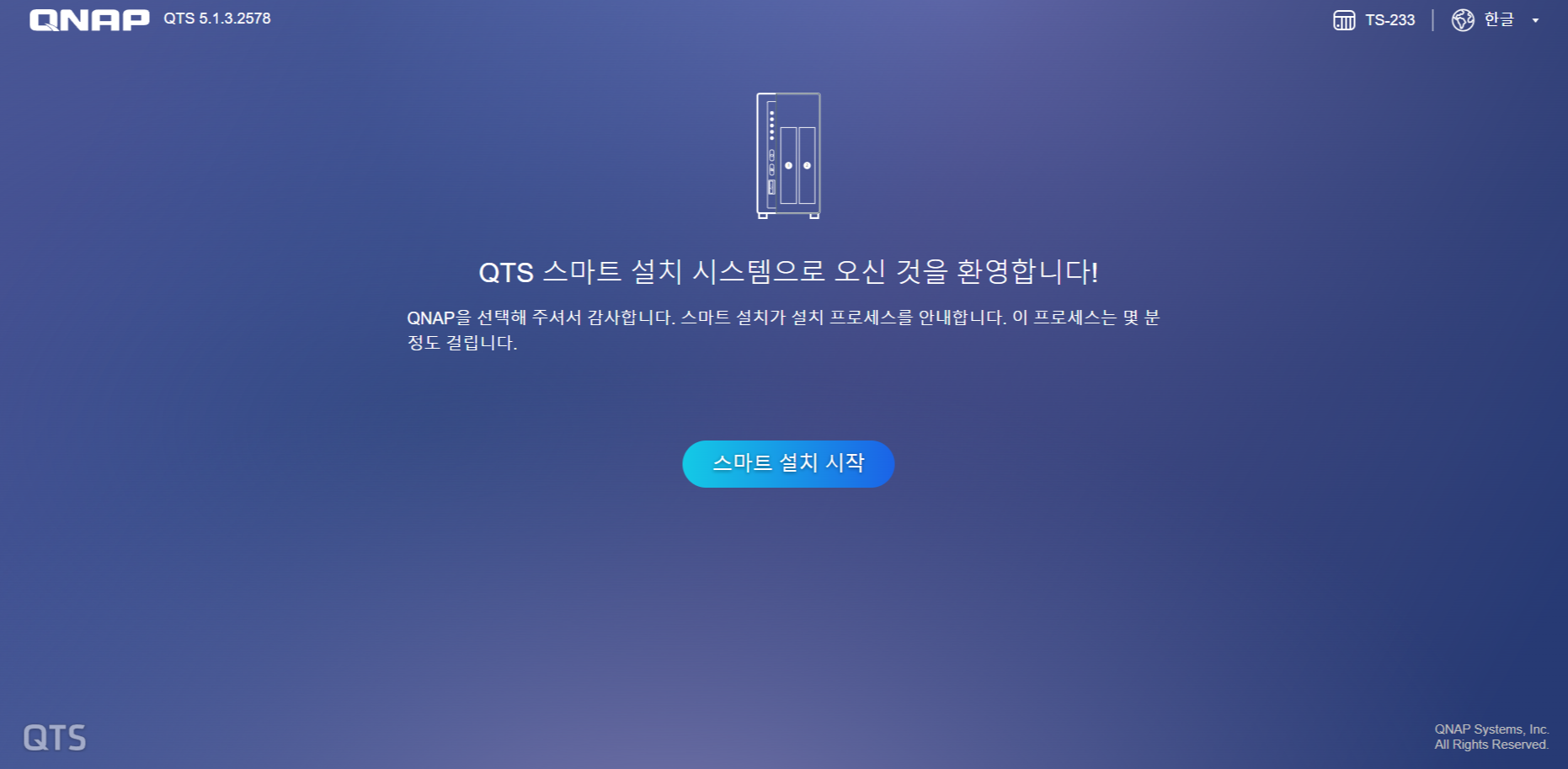

초기 세팅 - 초기세팅 이미지 (1)

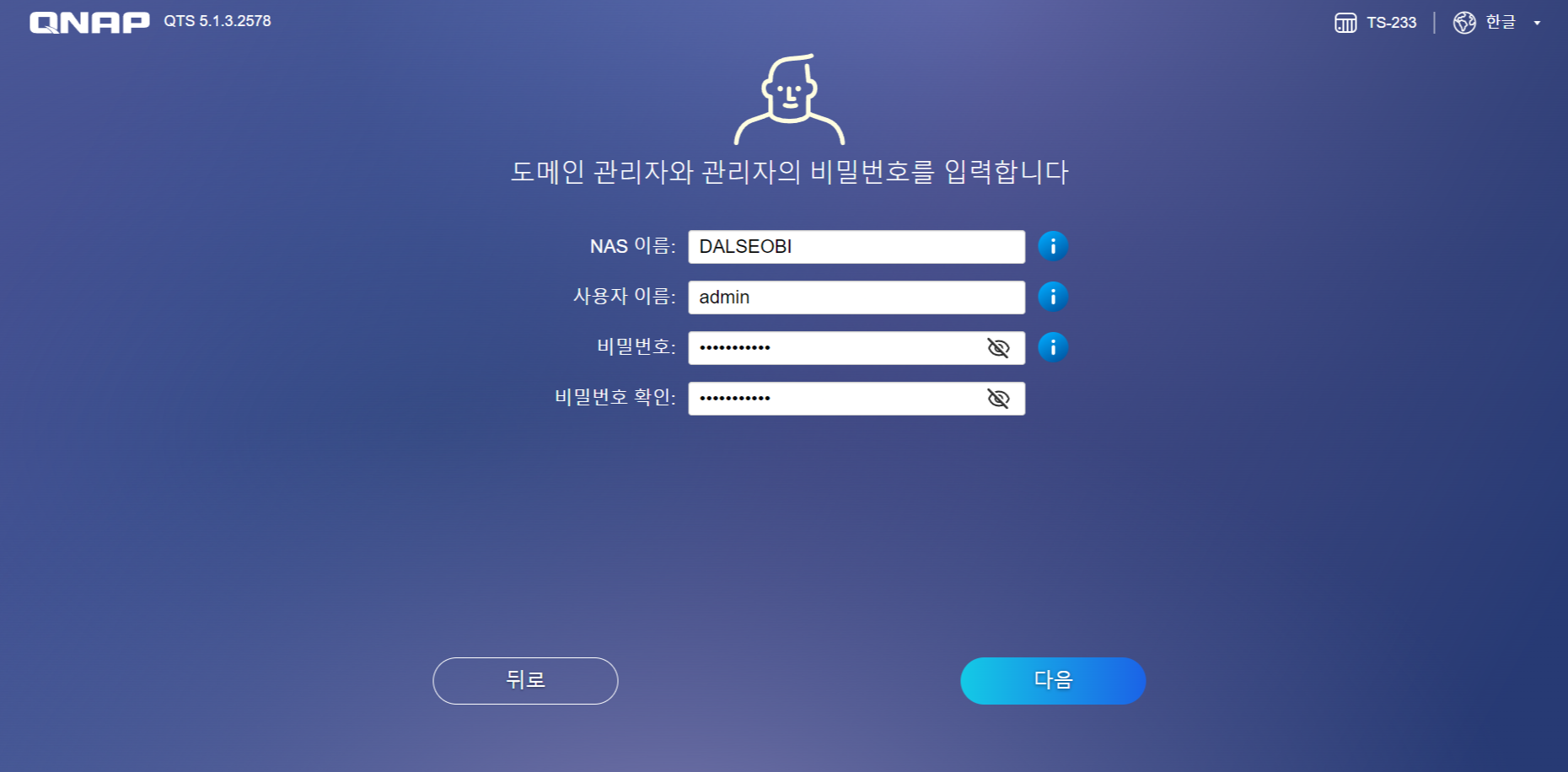

초기 세팅 - 사용자 계정

NAS 이름과 사용자 이름 비밀번호를 입력합니다. 사용자 이름과 비밀번호는 중요하니 꼭 잊어 버리지 맙시다. 만약에 잃어버린 경우에는 뒷면에 RESET 버튼을 눌러서 10초간 눌러야 합니다. 리셋 정보는 다음과 같습니다.

  • 초기 ID : admin
  • 초기 PW : MAC 주소

MAC 주소는 '13-24-7E-58-4A-5B'인 경우 13247E584A5B입니다.

또한 MAC 주소는 기기에 쓰여 있거나 공유기에서 확인하시면 됩니다.





이후에도 본인 설정에 맞도록 쭉쭉 진행하도록 합니다.

제 설정은 공유기에 다이렉트로 NAS를 운영할 예정이고 공유기에서 DHCP의 IP를 통제할 예정입니다.

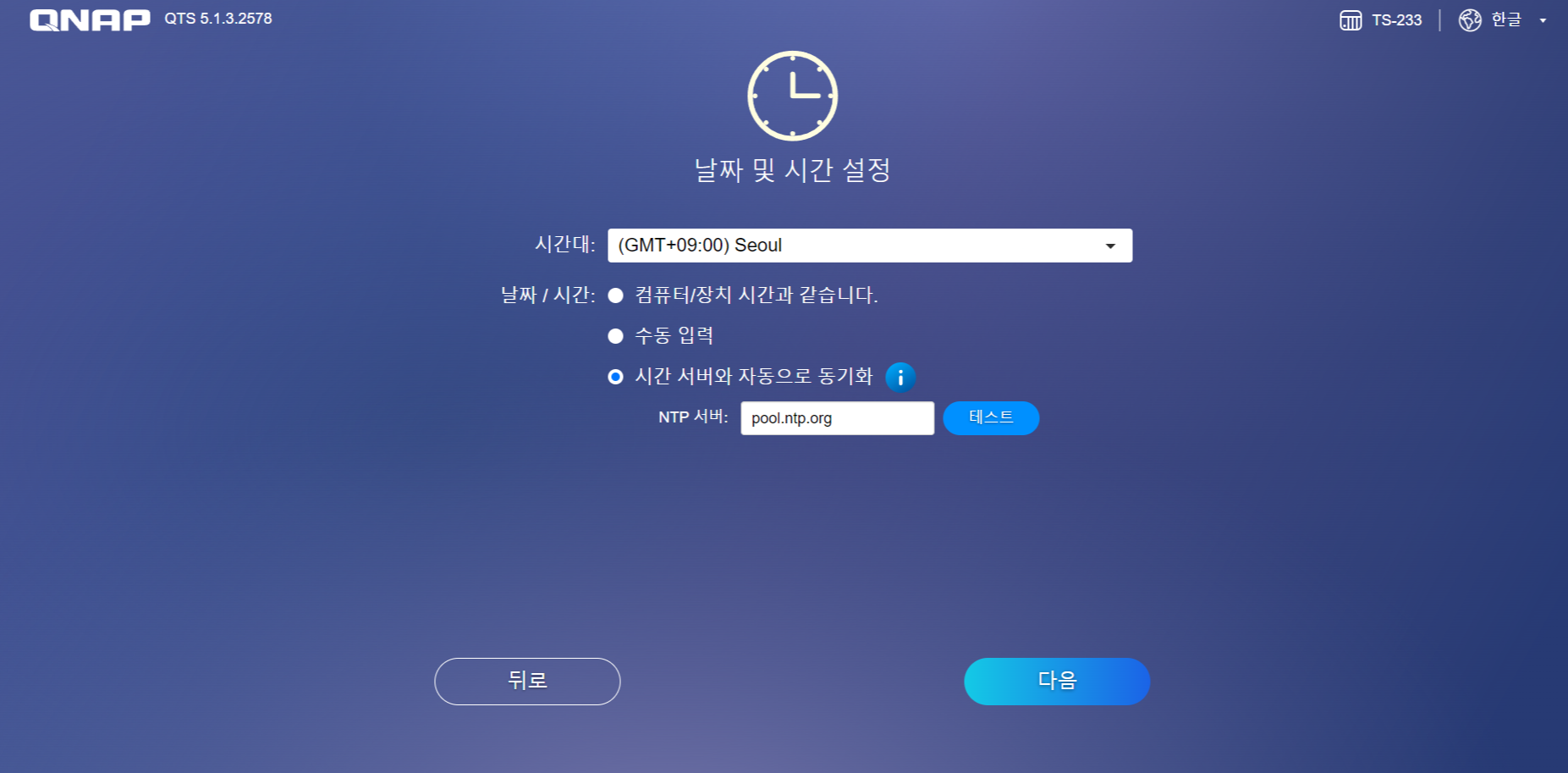

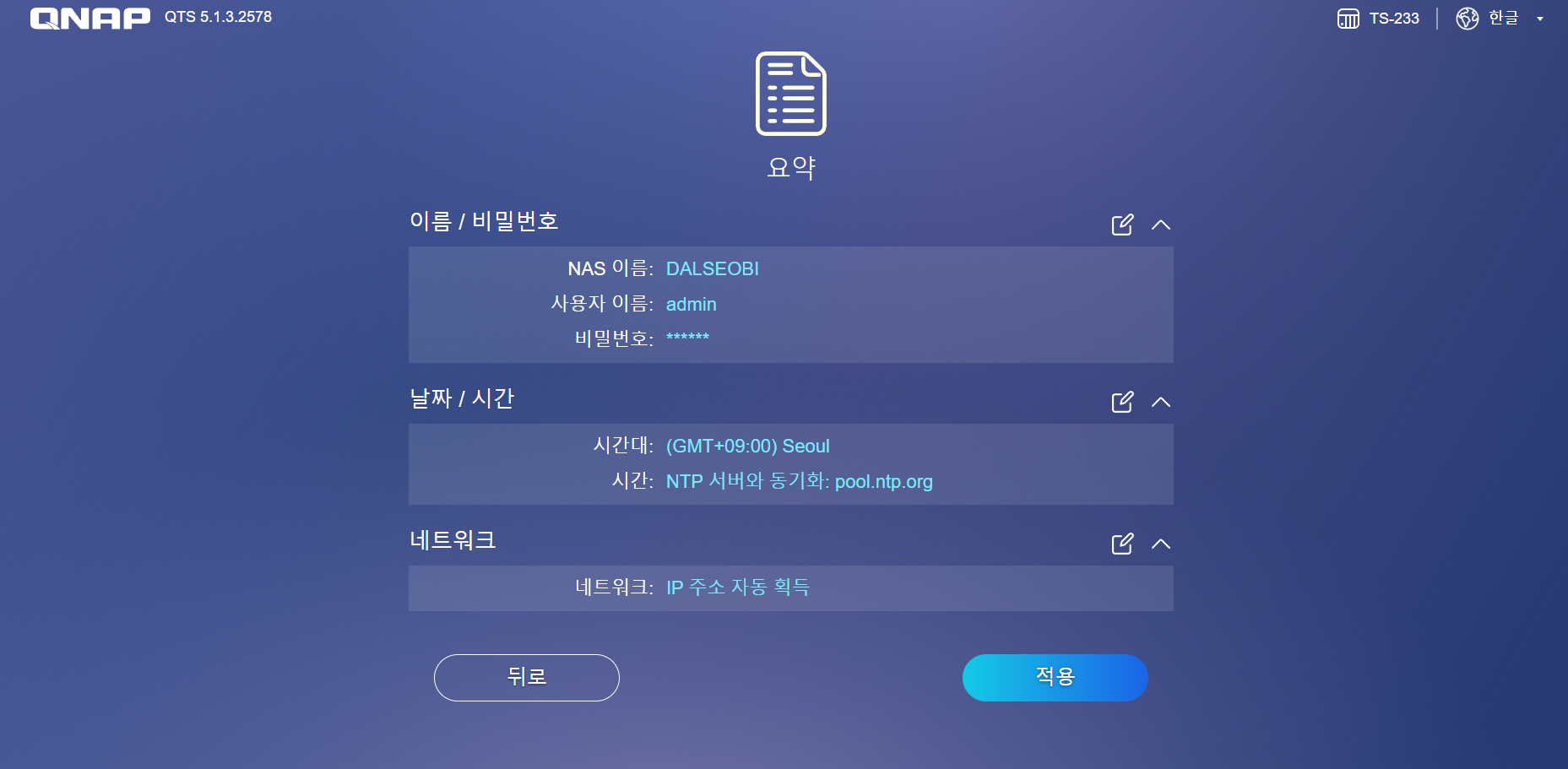

초기 세팅 - 시간 설정, 네트워크 연동구성

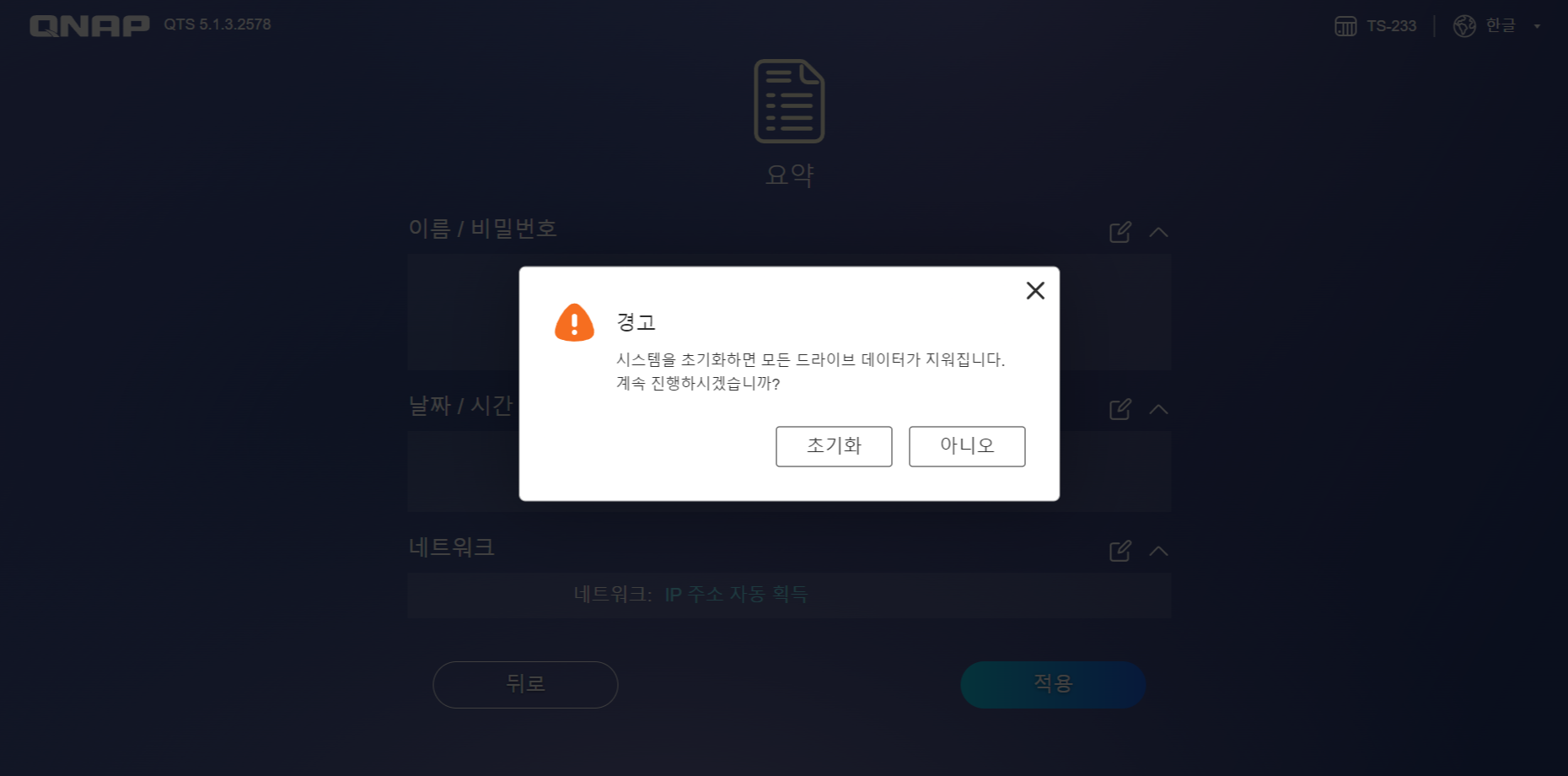

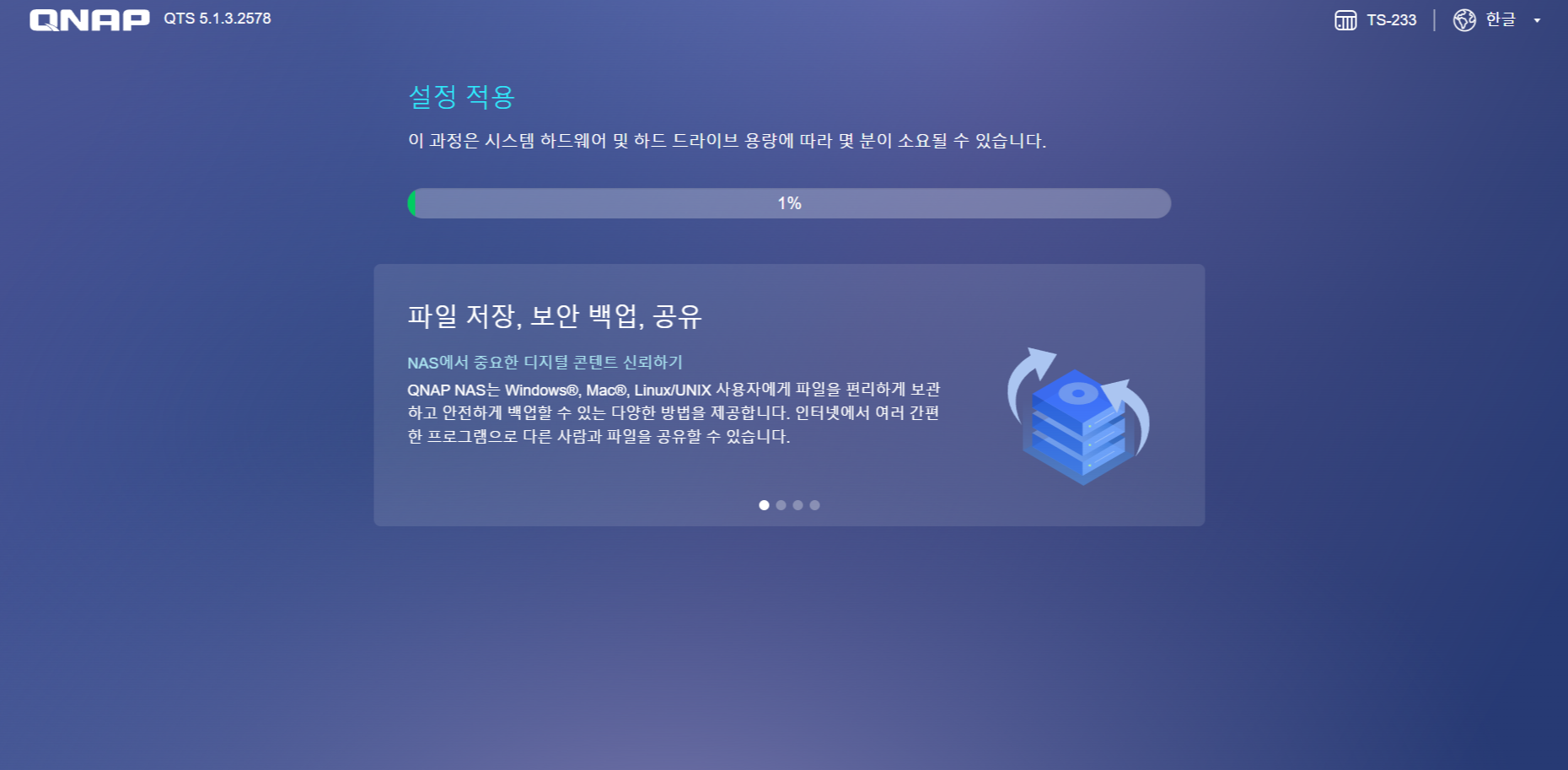

초기세팅 - 초기세팅 이미지 (2)

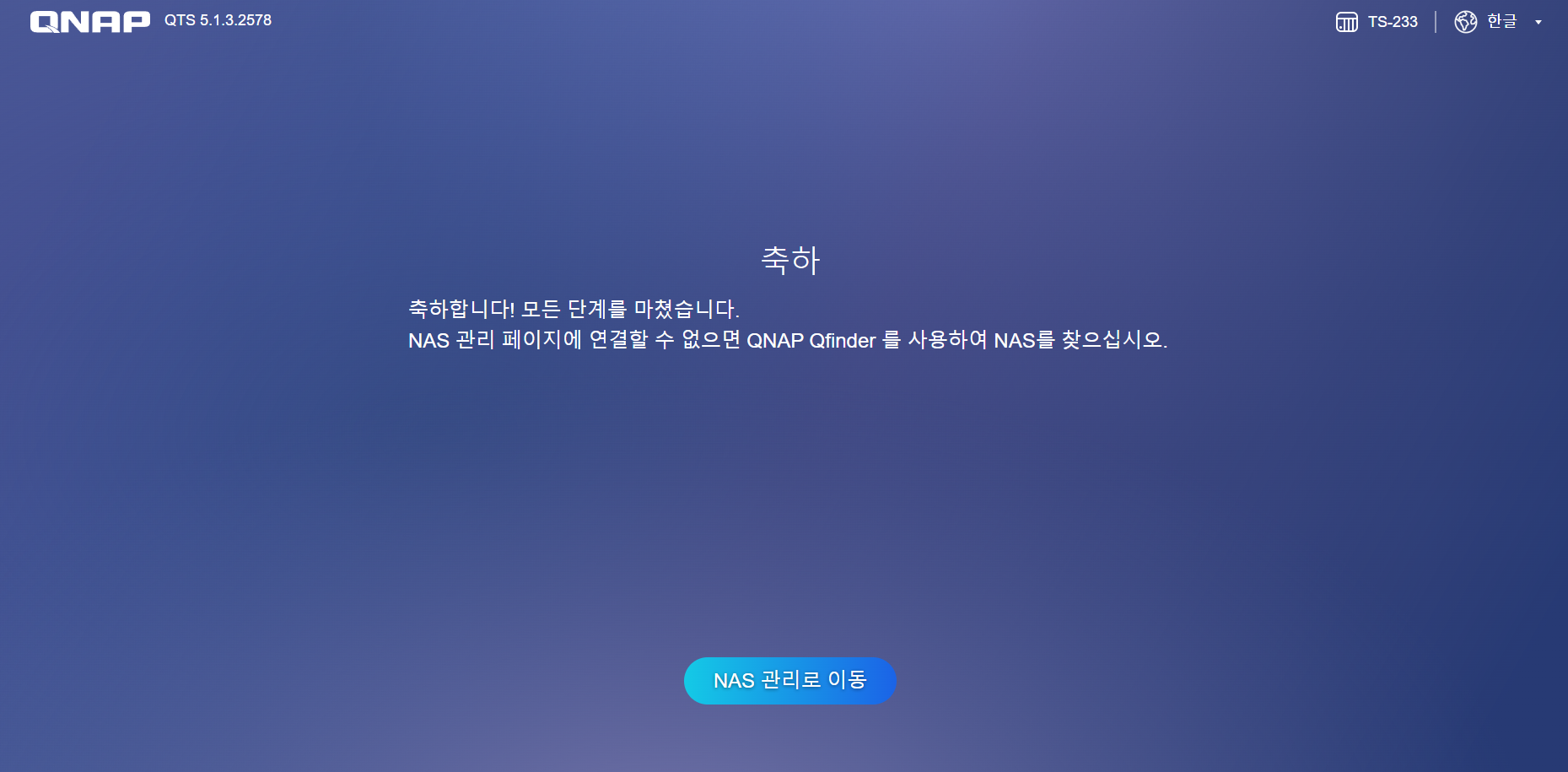

초기세팅을 마무리하면 바로 로그인하도록 합시다.



RAID 설정

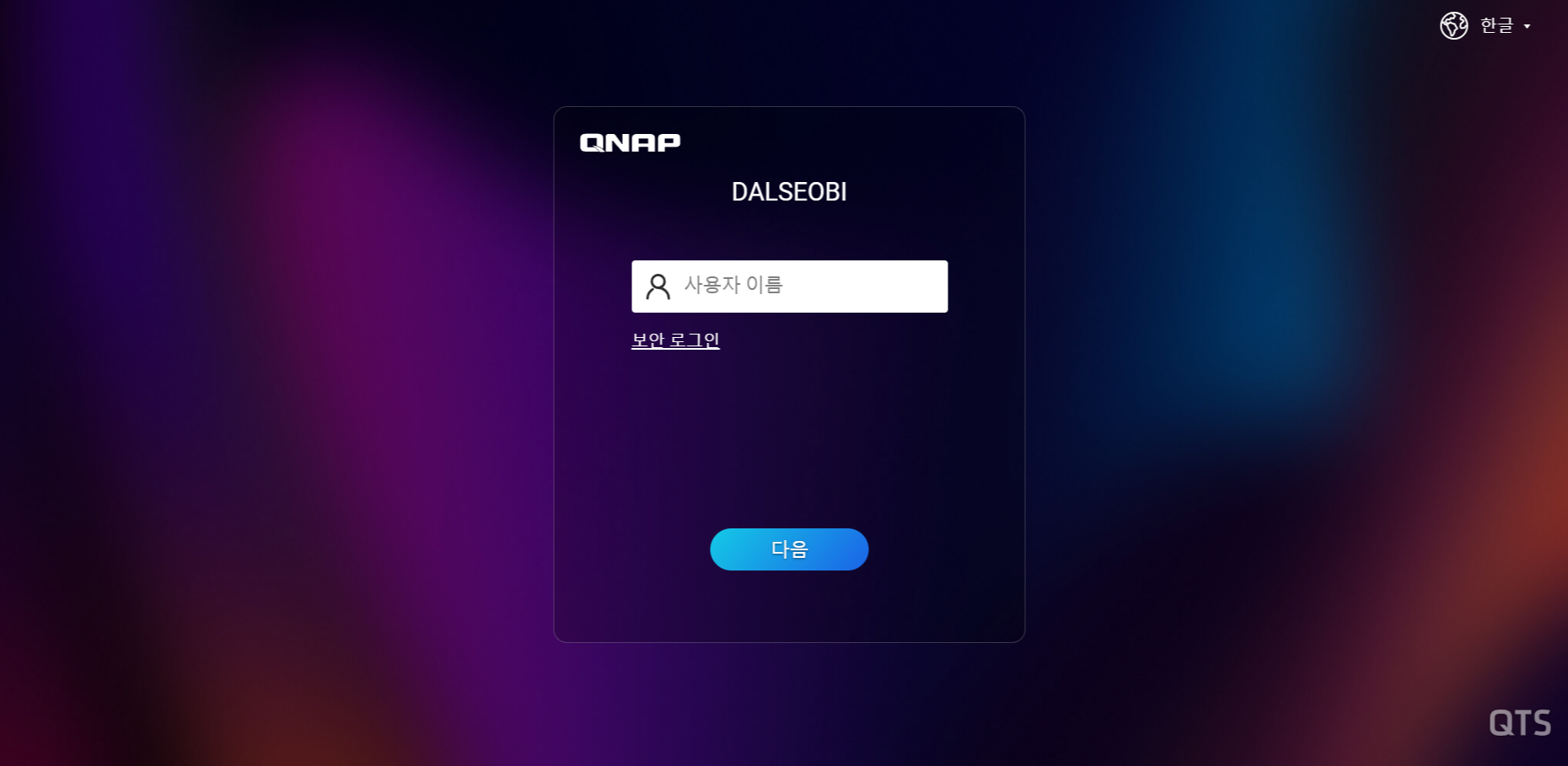

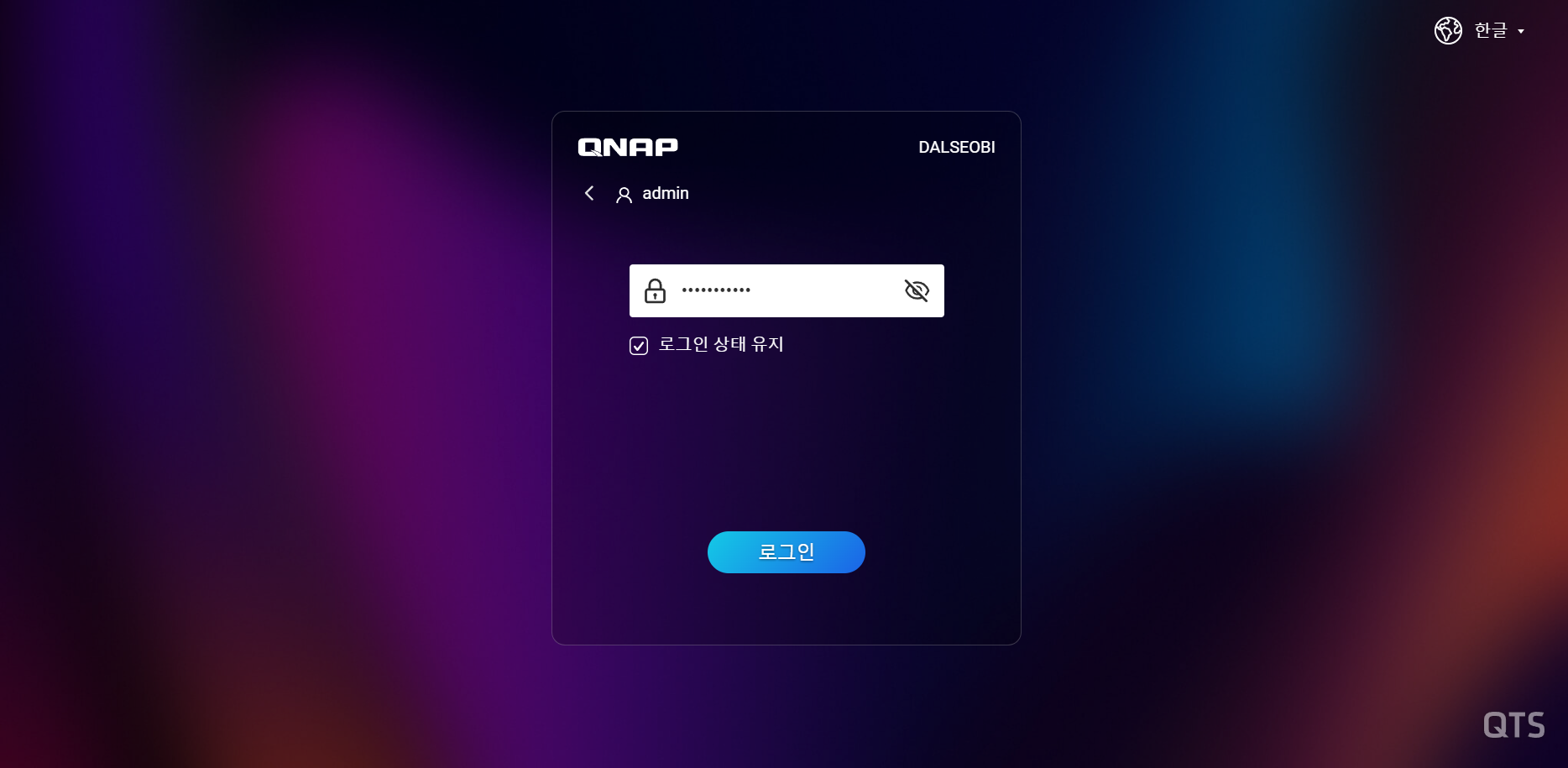

QNAP 로그인 화면

로그인이 되면 RAID를 설정하도록 합니다. 스토리지 및 스냅샷에 들어가도록 합니다.

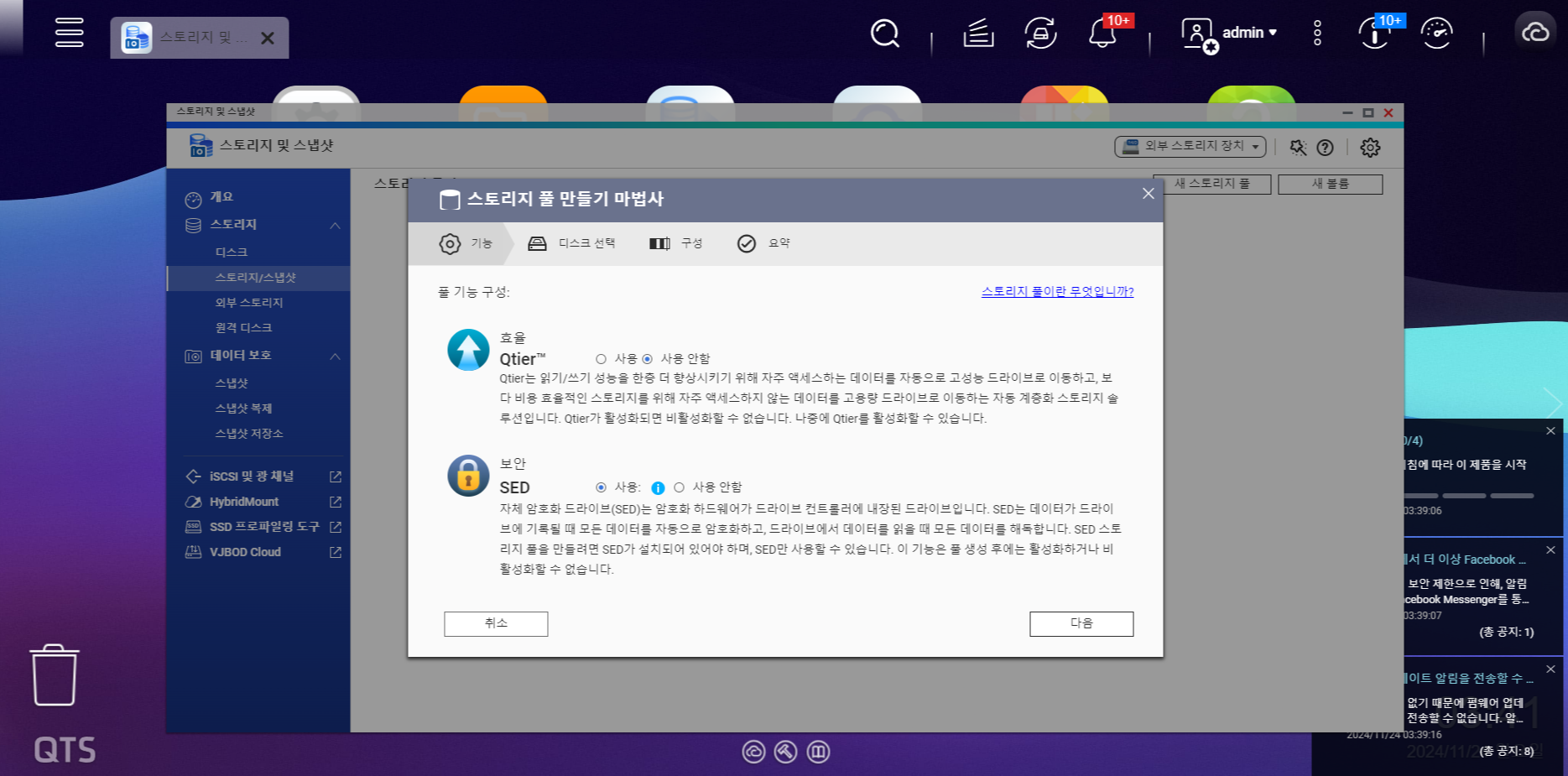

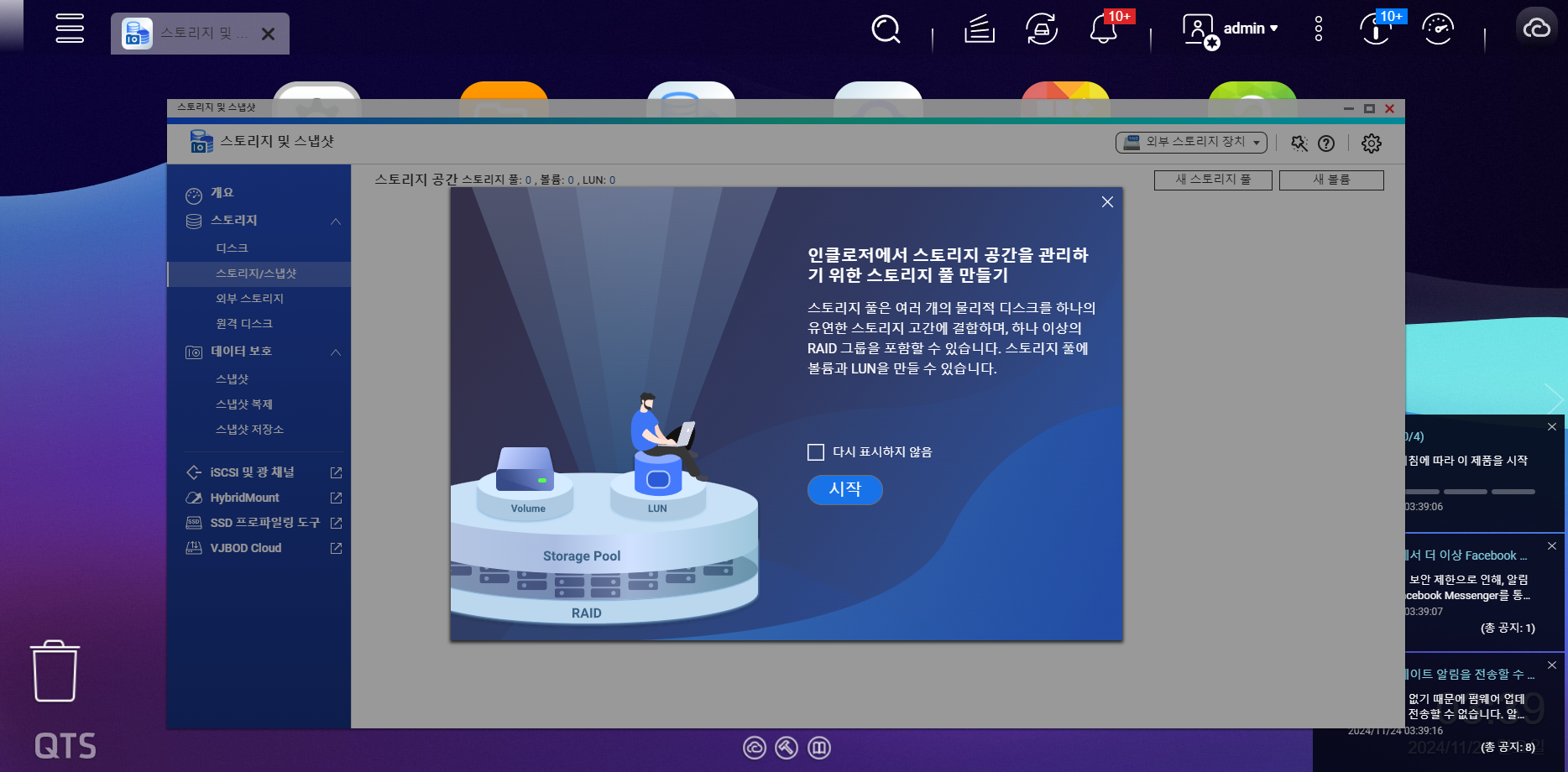

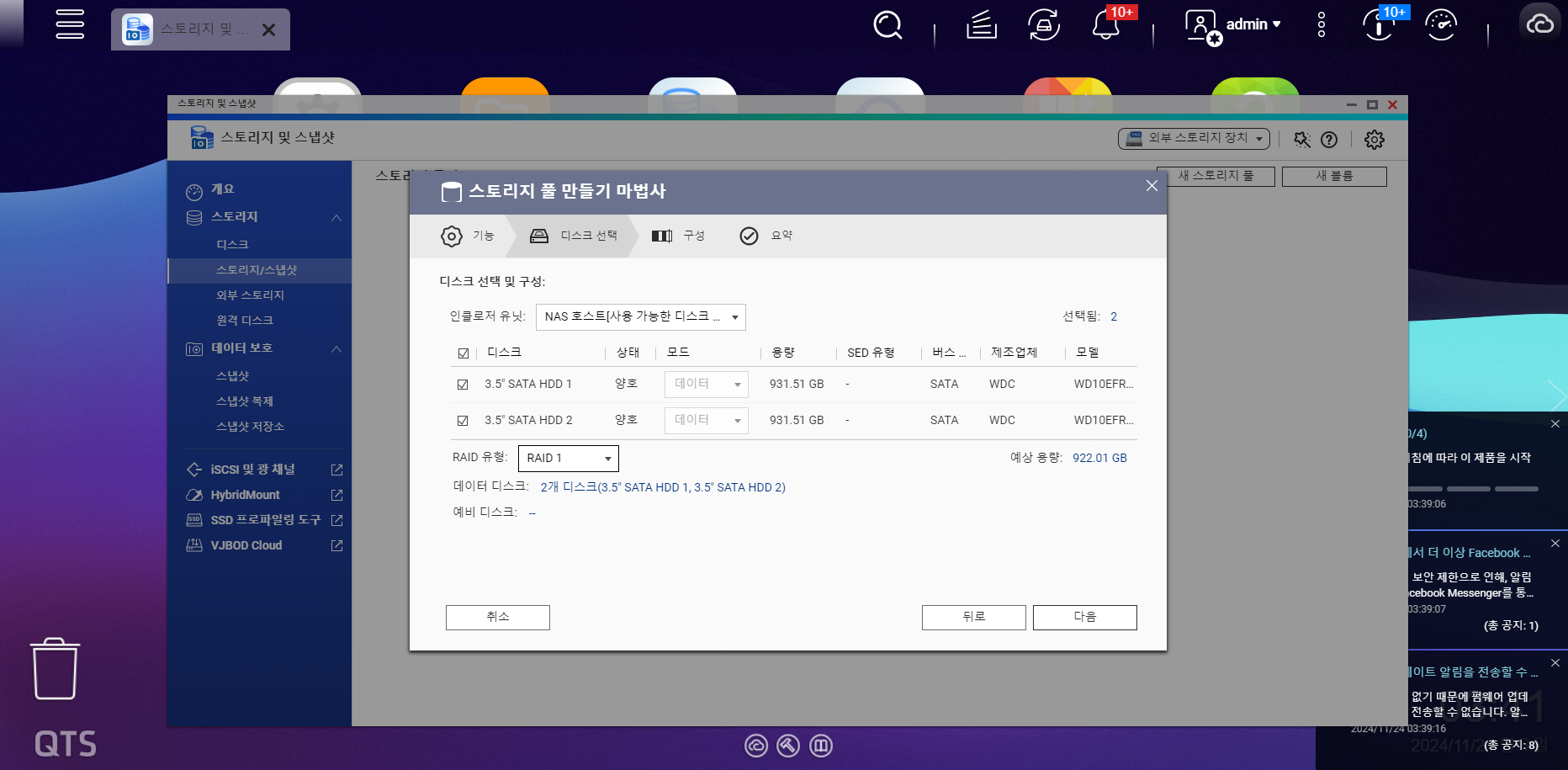

RAID 설정 - RAID 설정 이미지 (1)

이 두 부분이 가장 중요합니다. RAID 구성 및 스냅샷을 정하는 부분입니다.

RAID는 하드디스크를 물리적으로 배열하는 방식입니다. 이를 통해 하드디스크를 구성할 수 있습니다. 저 같은 경우에는 백업을 중요하게 생각하여 RAID 1로 구성하였습니다.

스냅샷은 특정 시점의 데이터 이미지를 생성하여 저장합니다. 오류가 난 경우에도 데이터를 보관할 수 있습니다.



RAID 구성에 대한 사항은 아래 링크 남깁니다.

https://dalseobi.tistory.com/75



RAID - 저장장치를 여러 개 사용하자 (RAID의 종류와 구성방식)

개요 졸업 후 NAS서버를 구축하려고 생각하고 있습니다. NAS서버에서 다양하게 하드디스크 방법을 구성할 수 있는데 이것을 알아보려고 합니다. 레이드(RAID)란? RAID는 Redundant Array of Independent Disk의

dalseobi.tistory.com

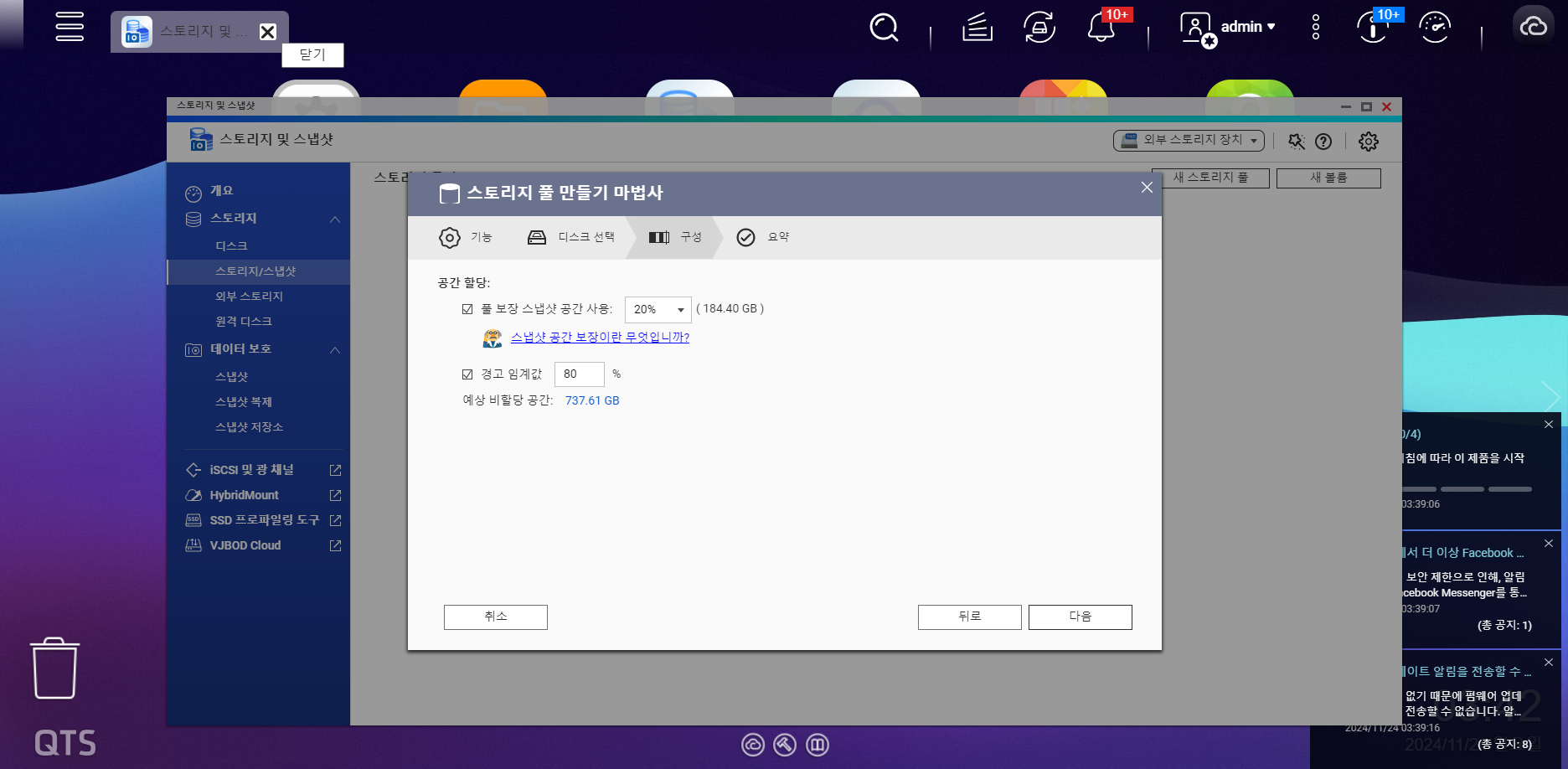

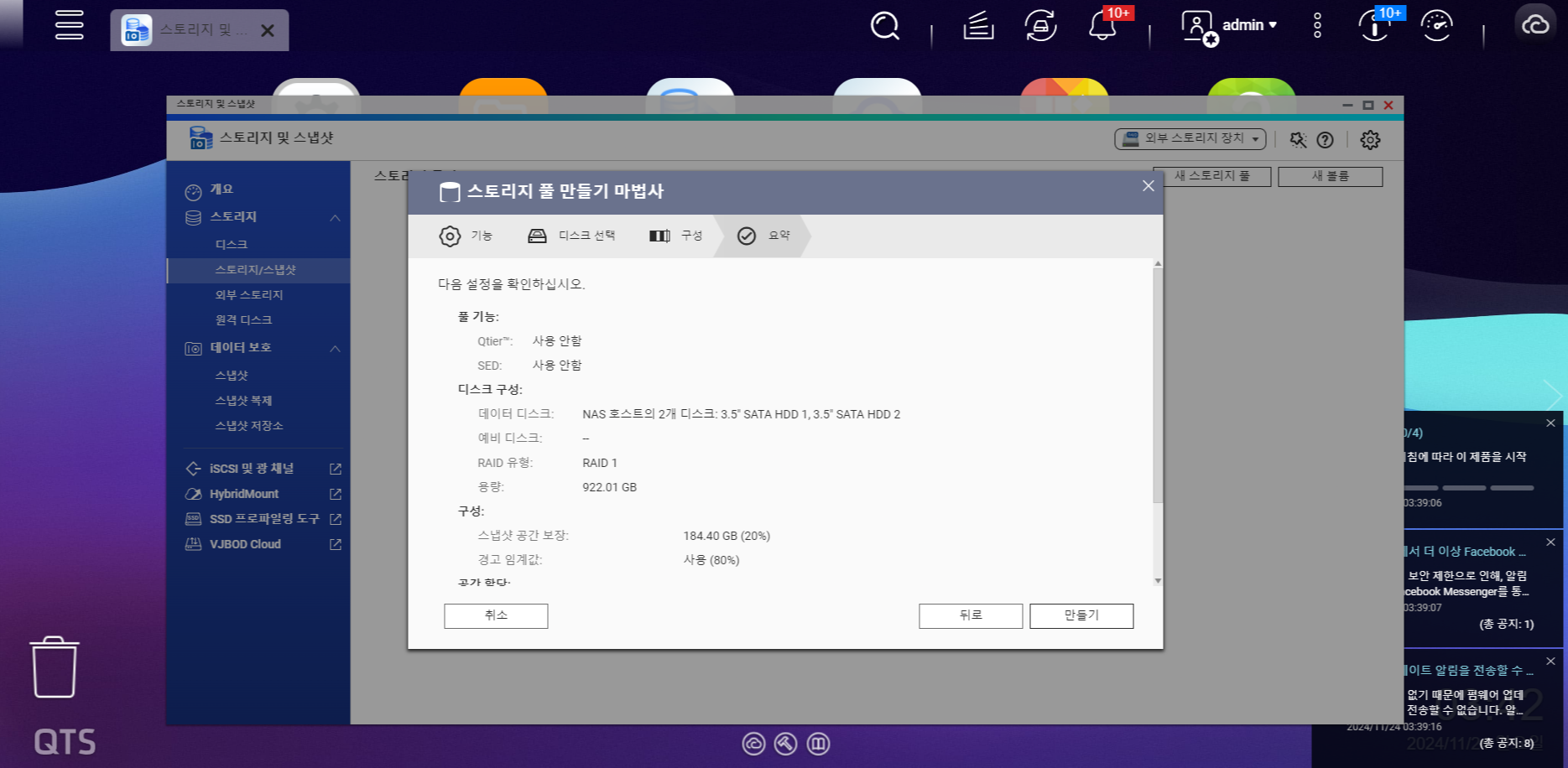

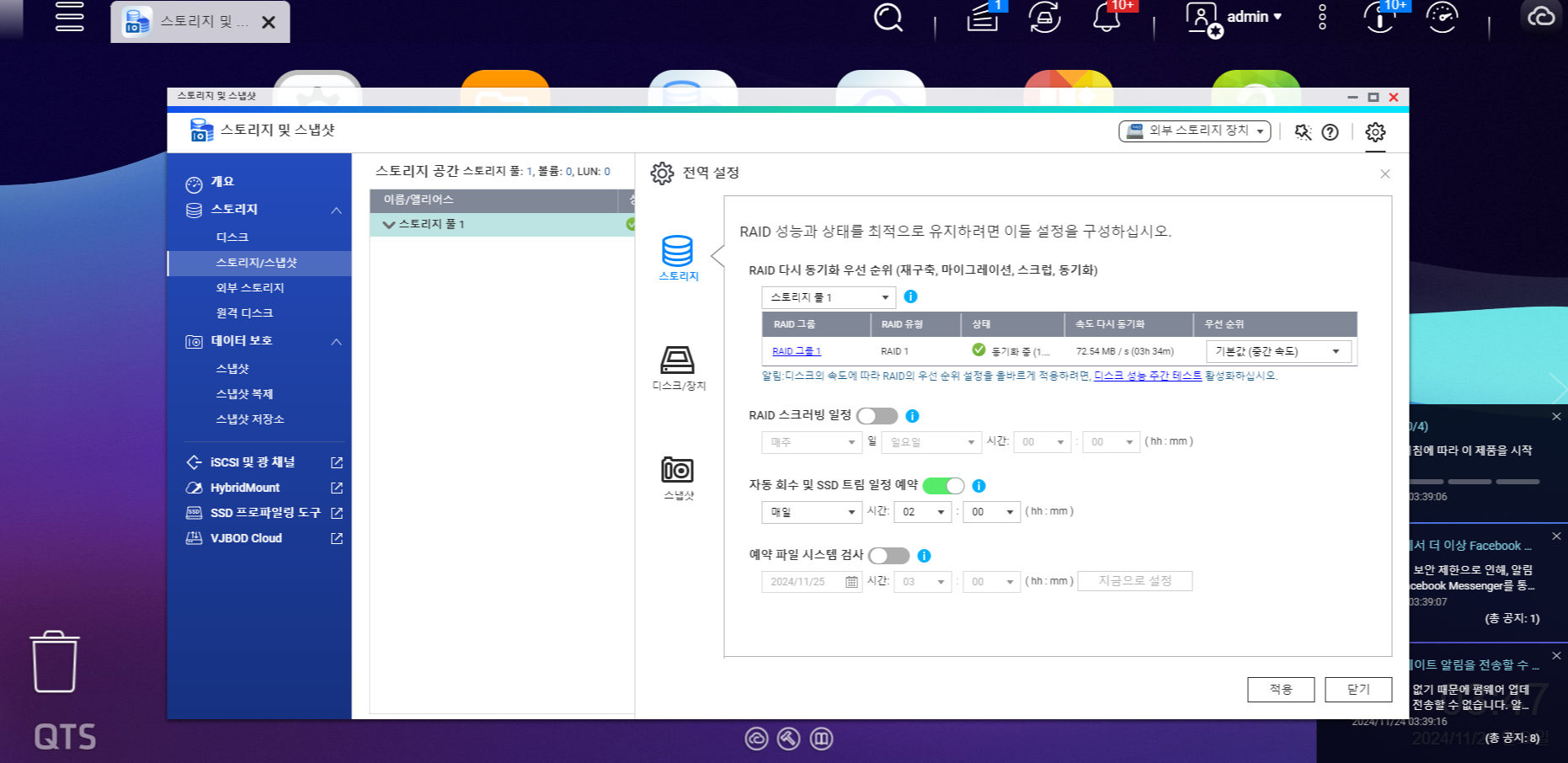

RAID 설정 - RAID 설정 이미지 (2)



볼륨 설정

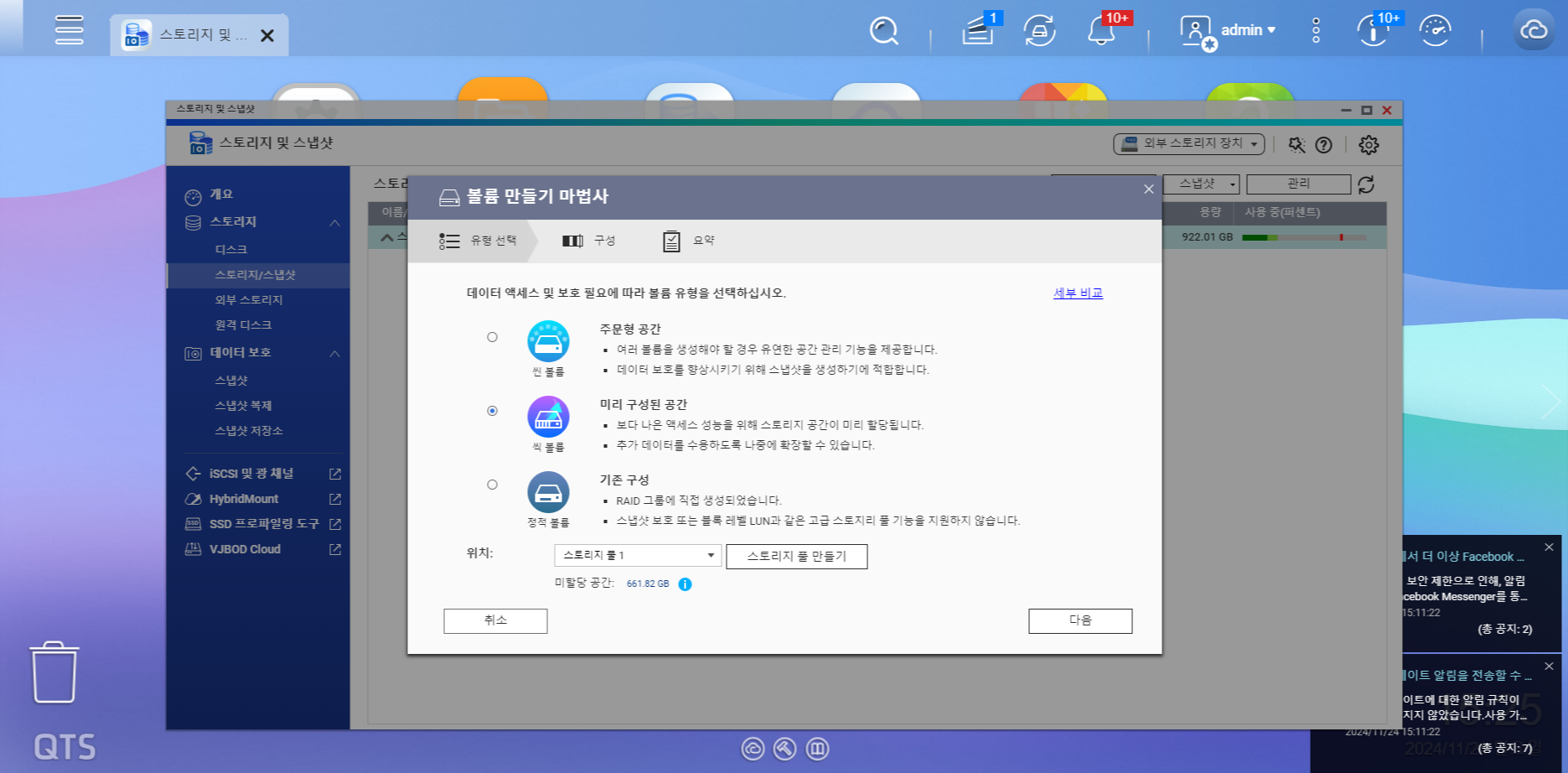

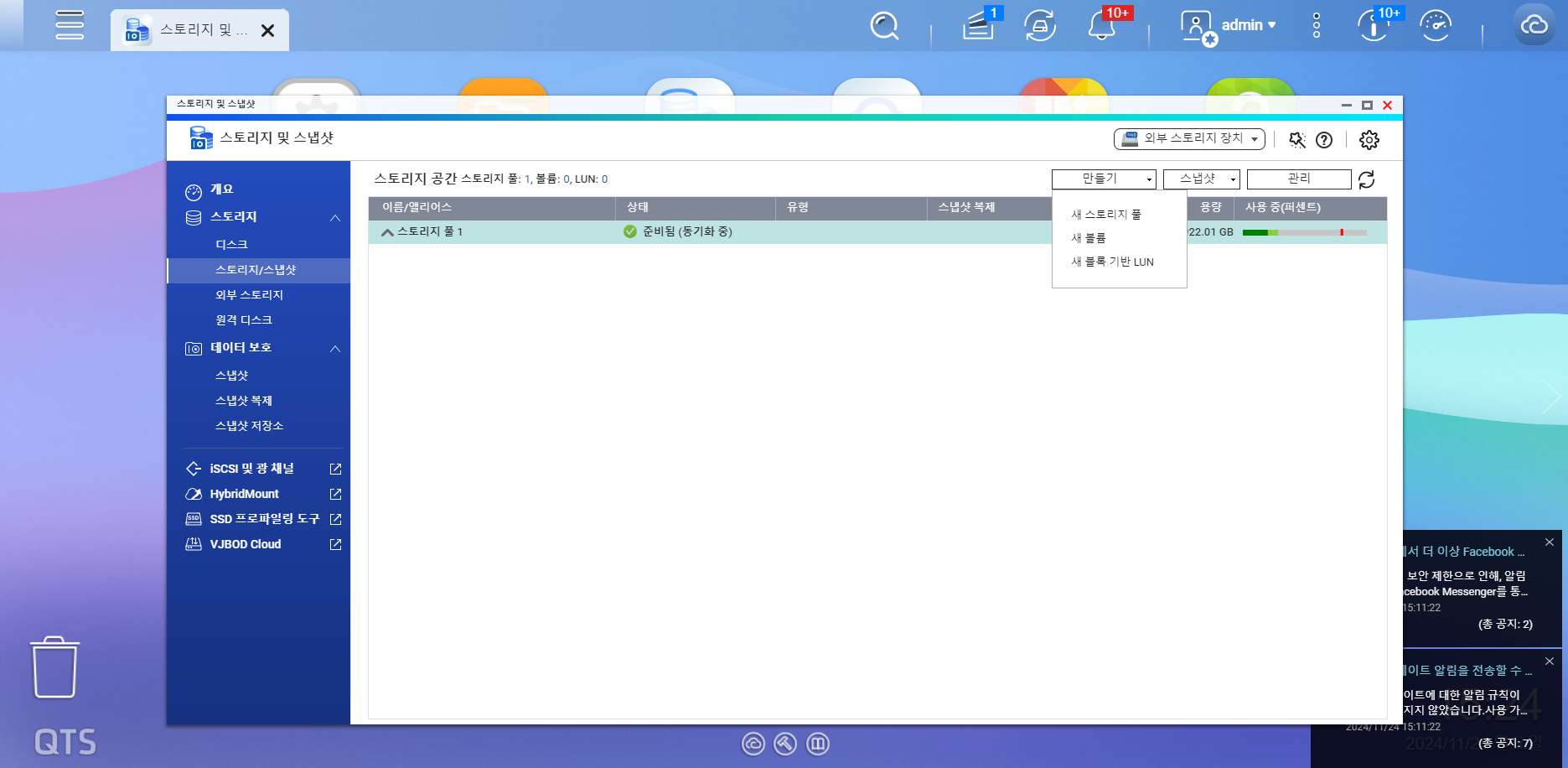

볼륨 설정 - 볼륨 설정 선택

RAID 까지 설정이 완료되면 마지막으로 볼륨을 설정해야합니다. 새 볼륨을 누르도록 합시다.

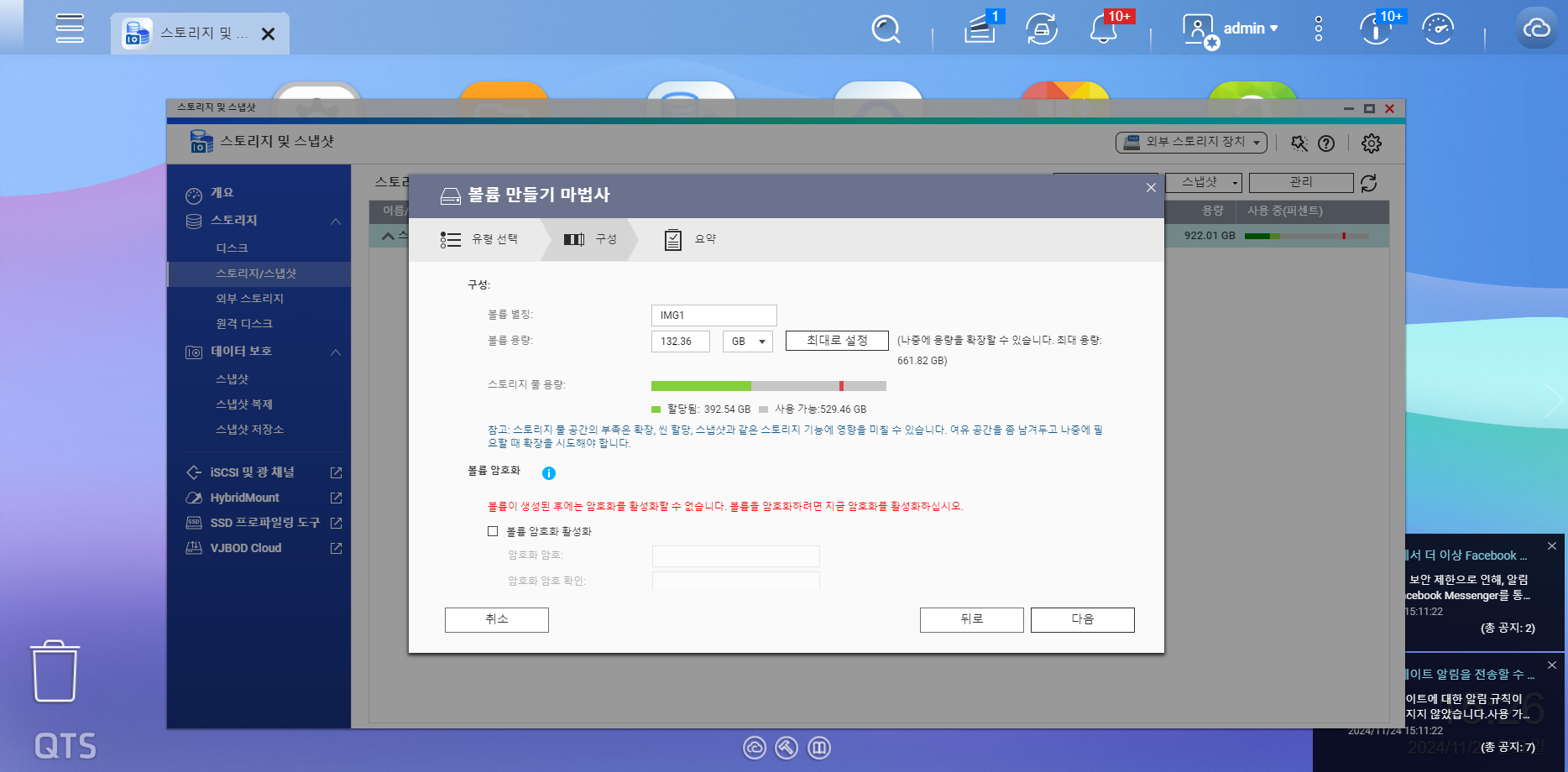

볼륨 설정 - 설정 세팅값

미리구성된 공간으로 133기가 정도를 임의로 뽑아 보았습니다. 원하는 만큼 공간을 뽑도록 합시다.

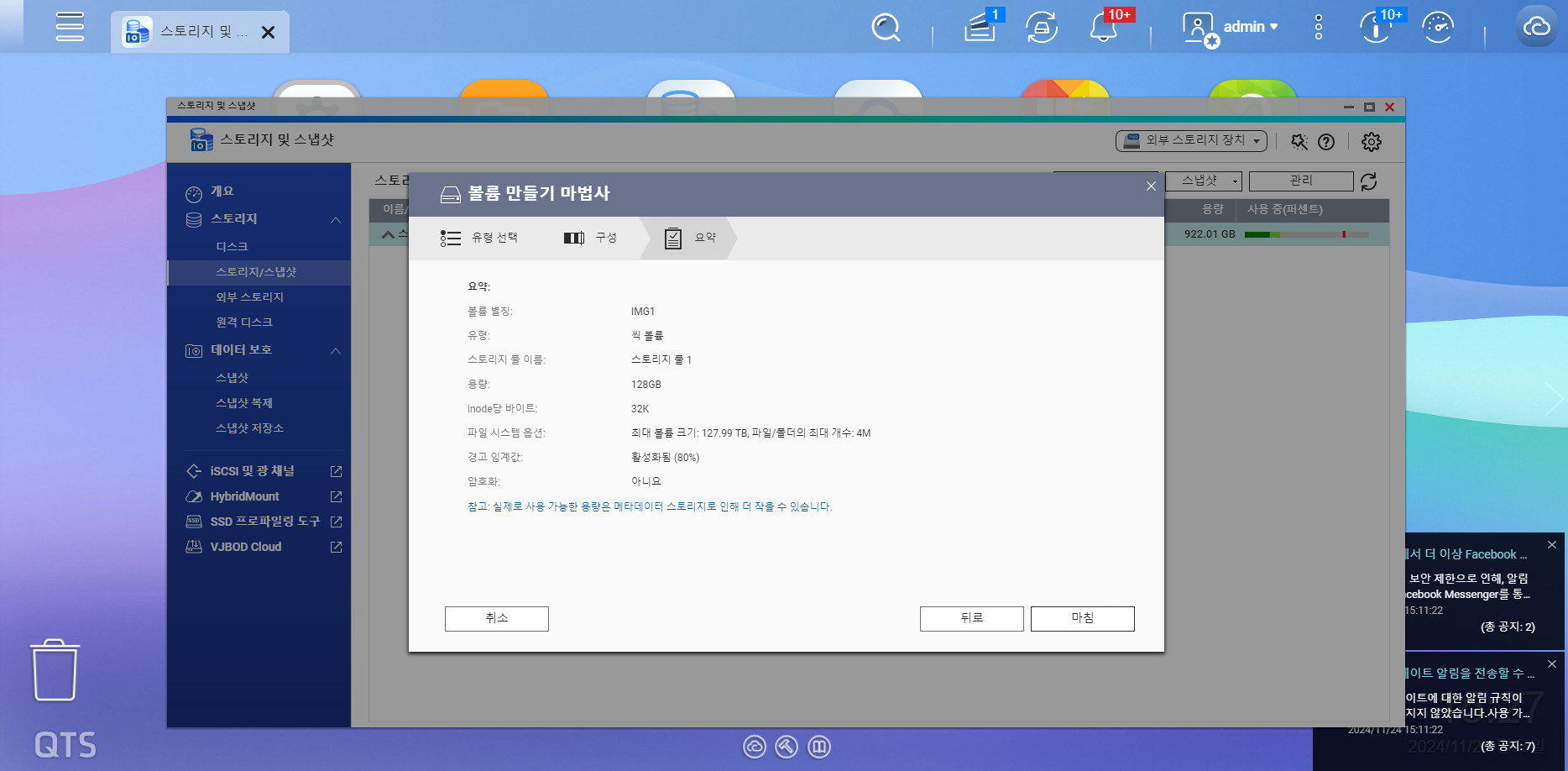

볼륨 설정 - 설정 세팅값

마지막으로 마침 버튼만 누르면 초기세팅을 완료하였습니다.

기본적인 파일 업로드, 다운로드는 File station5에서 작업하면 됩니다.



마지막으로

집에 네 가지 컴퓨터로 이제 운영을 해보려고 합니다. 일반적으로 서버를 여러 개 구축한다면 docker를 사용하는 것이 가장 이상적이나 개인적으로 같이 묶기 어려운 범위다 보니 여기까지 왔네요. (임베디드PC x2, PC, NAS)

또한 한국에서는 대부분의 NAS에 대한 정보가 시놀로지로 되어있습니다. 90%가 넘는 것 같습니다. 어느 정도 컴퓨터나 네트워크에 대한 지식이 있다면 큐넷 제품도 좋다고 생각합니다.
