DIY - 스파크에 안드로이드 오토 모니터 설치하기

중고 스파크

작년에 중고 스파크를 구매한 후 후방카메라 없이 센서만으로 운전했습니다. 경차의 특성상 주차가 편해 적응하는 데 어려움은 없었지만, 여자친구가 운전할 때 불편하다고 해서 후방카메라를 설치하기로 했습니다.



안드로이드 오토 미러링 모니터

카플레이 모니터

카플레이 모니터는 스마트폰과 연결하여 미러링하는 기기입니다. 쿠팡에서 적당한 제품을 구매했으며,

기본 구성품은 다음과 같습니다.

• 시거잭
• 후방카메라 잰더
• 이어폰 잰더

쿠팡링크

카플레이 모니터 안드로이드 오토 모니터 블루투스 5.0 자동 무선 연결 휴대용 터치스크린 자동

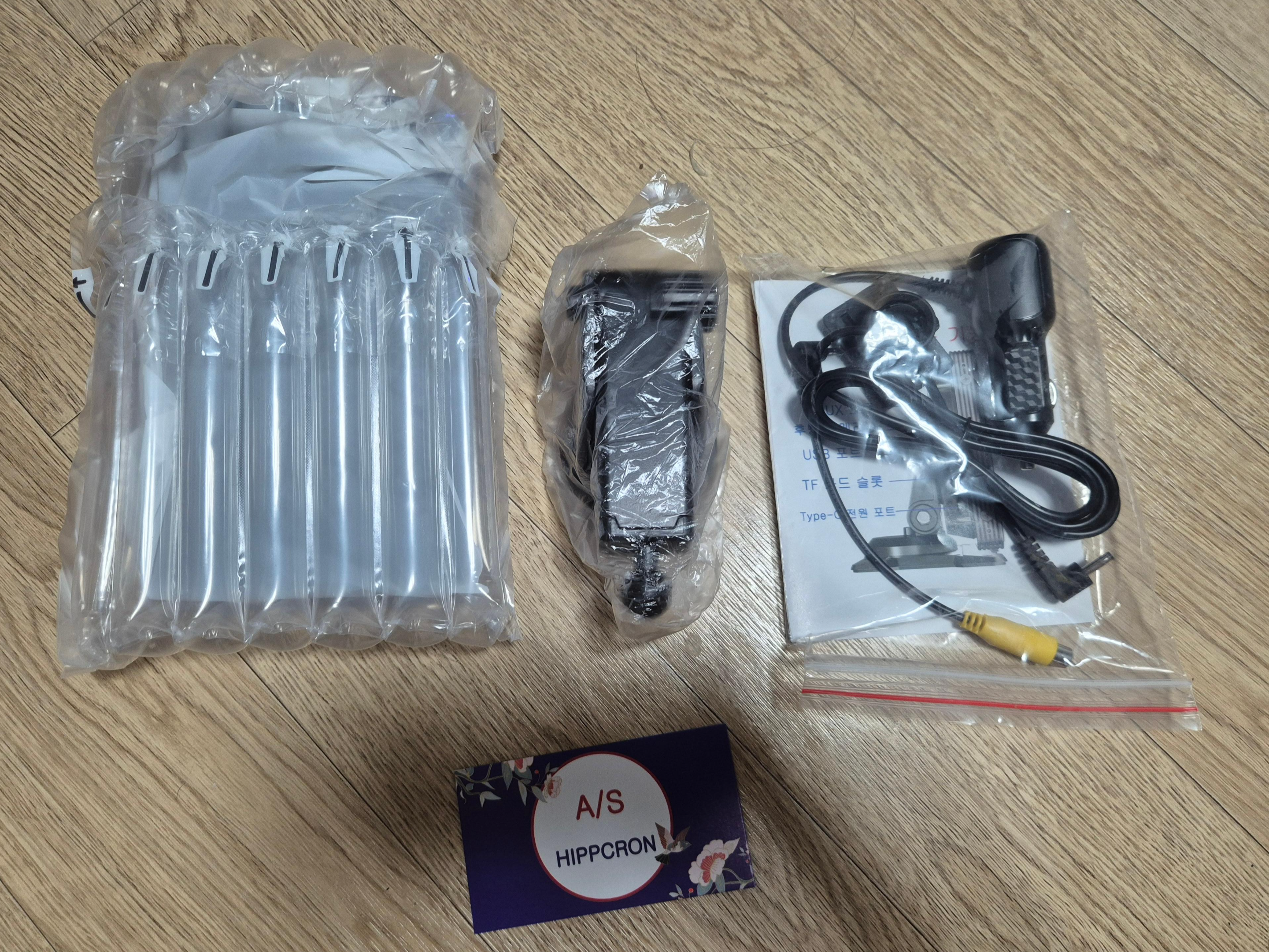

언박싱 이미지

카플레이 모니터 구매 언박싱

박스는 허름하지만 비교적 튼튼하게 세팅되었습니다.

시가잭(전원)과 네비게이션 후방카메라 어댑터로 구성되어 있습니다.



모니터를 달아보자

이전 주인이 설치한 네비게이션

중고차를 구매할 당시 이전 주인이 설치한 아이나비 네비게이션이 있었지만 이미 고장이 난 상태였습니다. 이를 교체하면서 배선을 활용해 보는 방향으로 진행하려고 했습니다. 하지만 거의 활용을 못 했습니다;;



다음 준비물로 제작을 완료하였습니다.

• 신용카드처럼 얇은 물건
• 케이블타이
• 니퍼
• 롱노우즈
• 절연테이프



1. 센터페시아 탈거

센터페시아 탈거

신용카드처럼 얇은 도구를 이용해 센터페시아를 분리할 수 있습니다. 빠질 때 딸깍 소리 나면서 빠집니다.



여기서 두 가지 케이블을 찾았습니다.

• 5V / 3A DC 단자
• 후방카메라 케이블

DC 단자는 전격 전원이 맞지 않아 사용할 수 없었으며 후방카메라 케이블은 살리는 방향으로 진행하였습니다.



2. 패키지 안에 있는 네비게이션 분리

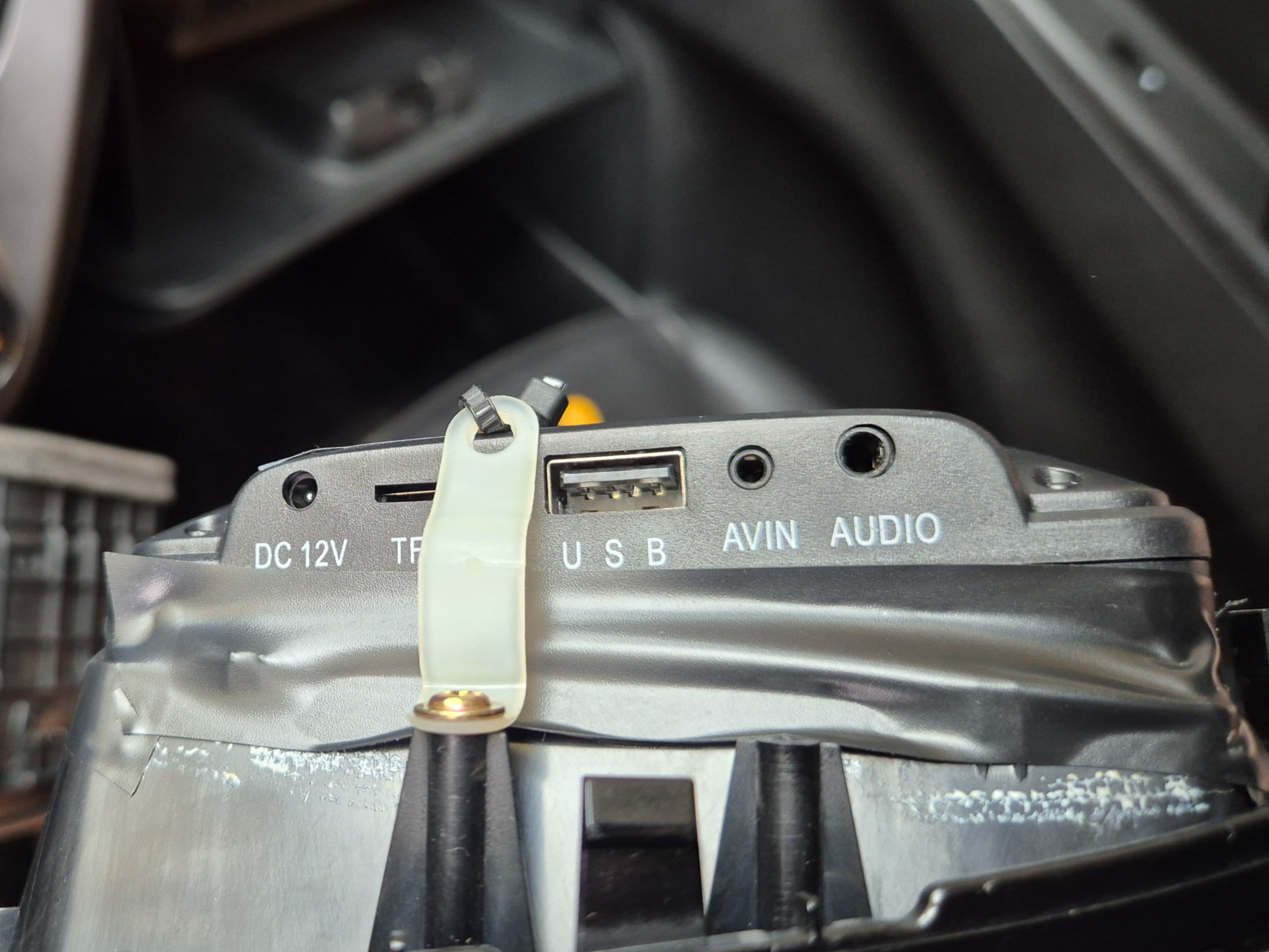

패키지 안에 있는 네비게이션

기존에 사용하던 아이나비 네비게이션(아이나비 AP200, 2011년 출시 모델)을 분리합니다. 패키지를 분리할 때 비상등 버튼에 추가로 연결되어 있습니다. 기존에 네비게이션은 케이블타이로 묶여 있었으며 외장은 덕테이프로 붙어 있습니다. 이를 각각 분리하도록 합니다.



3. 후방카메라 살리기

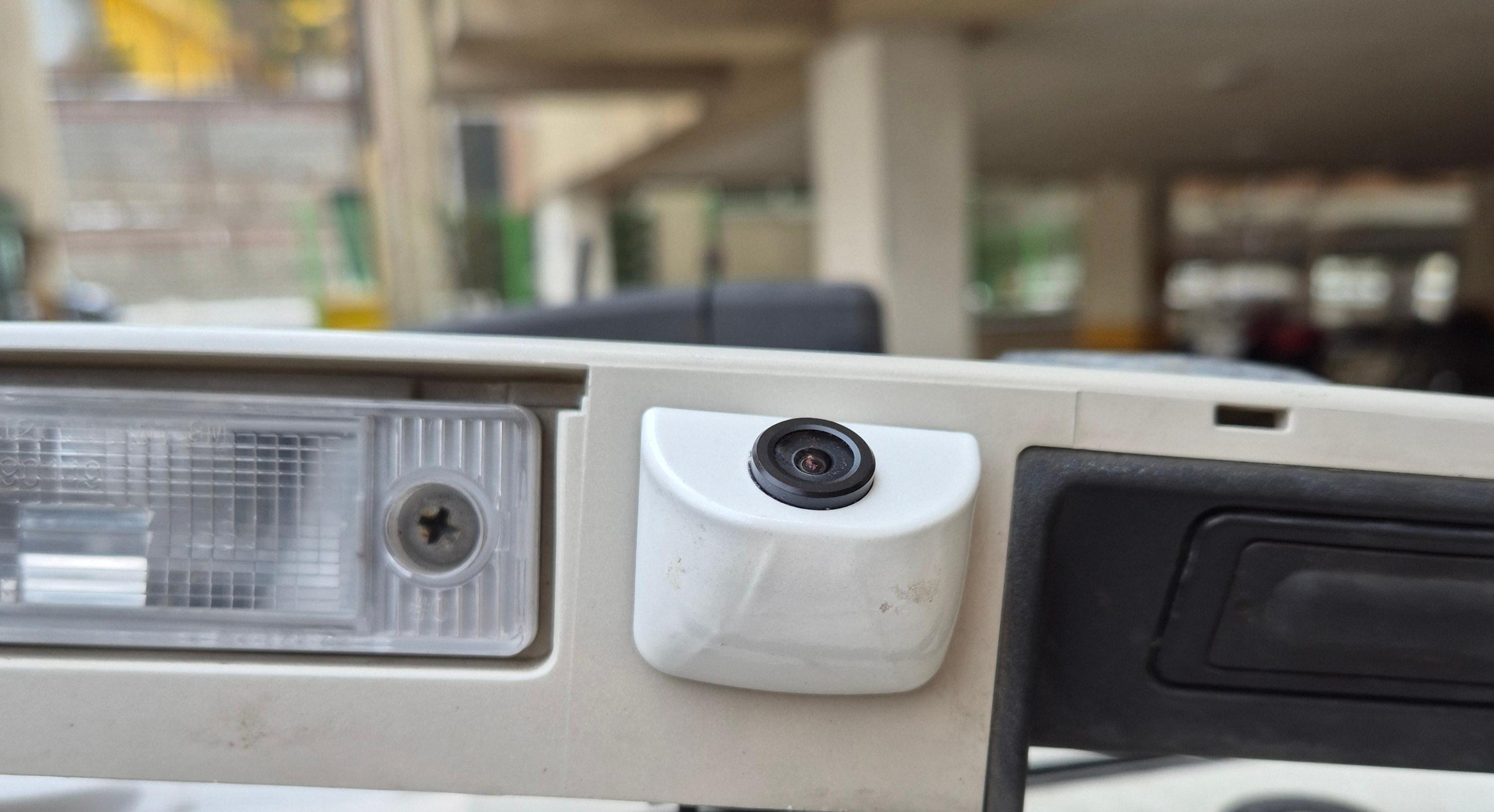

후방카메라 연결하기

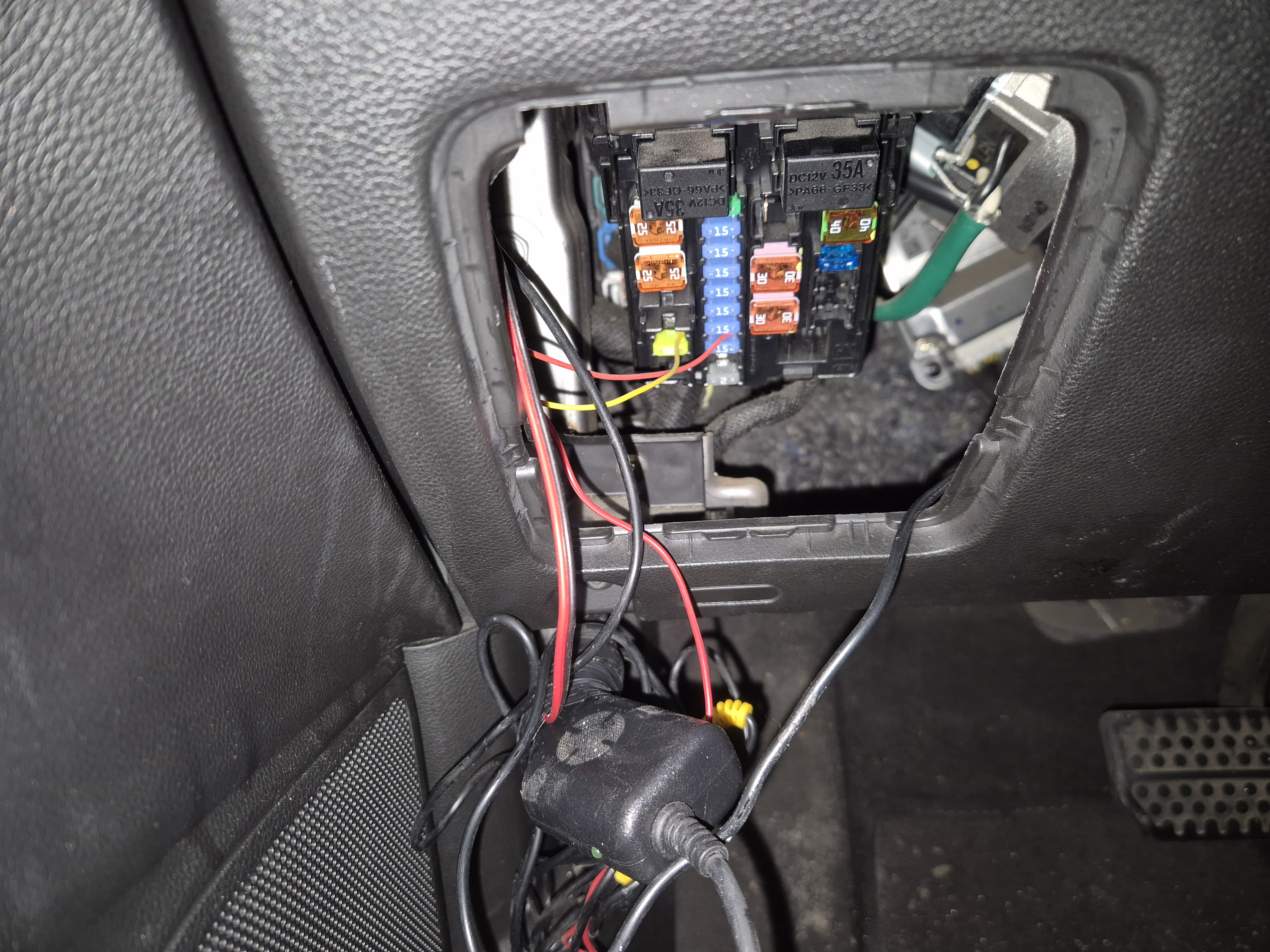

기설치된 후방카메라를 살리는 방향으로 진행하였으나. 운전자석 하단에 퓨즈박스가 있습니다. 절연테이프를 분해하고 후방카메라로 갔던 젠더를 가지고 옵니다. 아쉽게도 기존의 아이나비 젠더와 호환이 되지 않기 때문에 제품에 동봉된 변환 젠더로 변경하였습니다. R단에 두어 후방카메라가 되는지 확인하려고 하였으나 화면이 안 나왔습니다. 업체에 물어보니 CMOS, AHD 규격은 인식을 못하고 CCD 규격만 인식한다고 했습니다. 그리고 제 후방카메라도 호환이 되지 않는 제품이라 나오지 않은 것을 알았습니다. 최초 작업 시 바로 못 하였고 아예 후방카메라를 교체하는 방법으로 진행하였습니다.





4. 모니터의 연결 및 고정

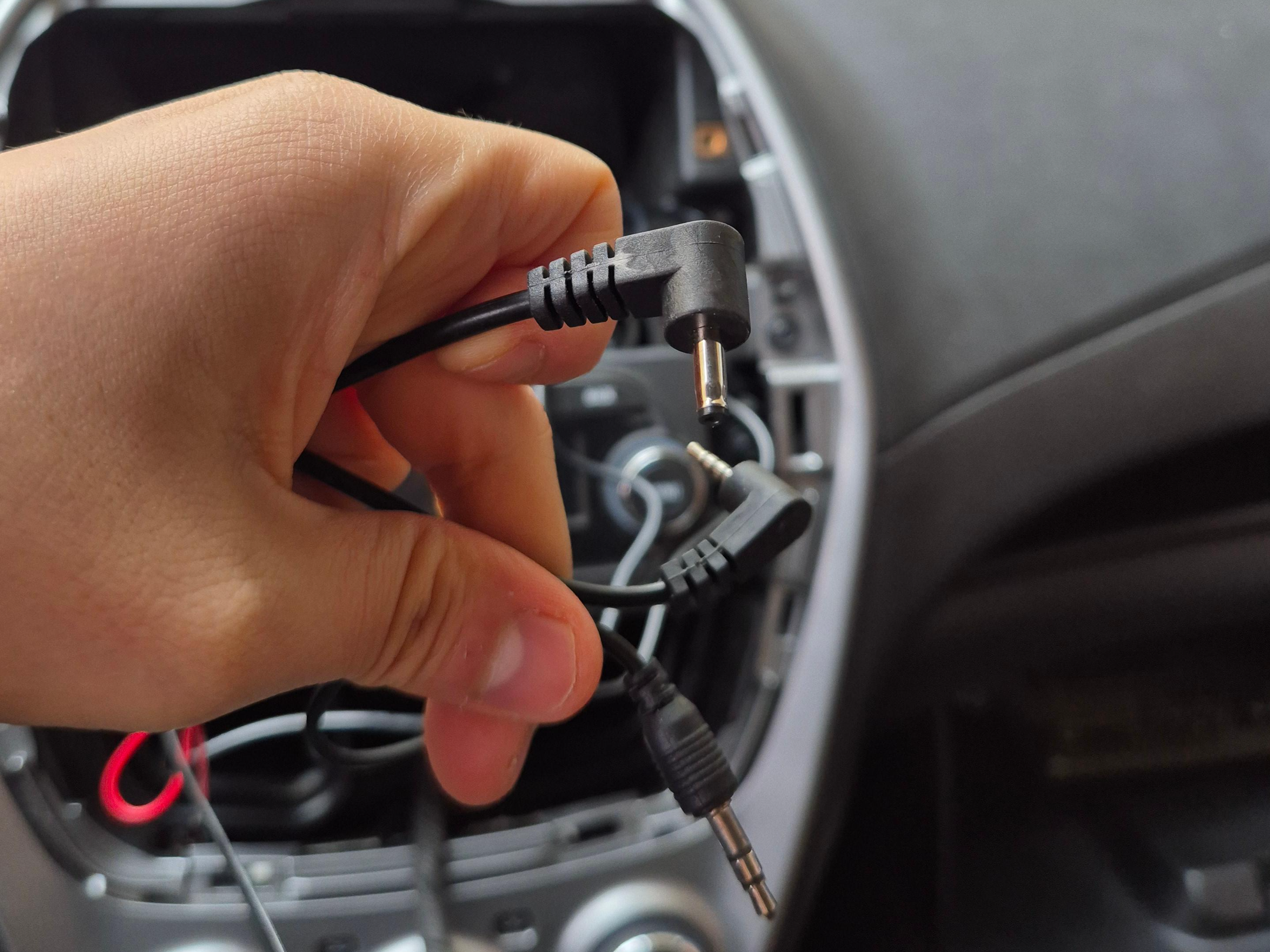

모니터 연결 및 고정

전원만 있으면 되나 원활하게 사용하기 위해 필요한 단자는 3개입니다.

• AUX (3.5mm) : 오디오 출력
• 후방카메라 젠더 (2.5mm) : 후방카메라 연결
• 12V DC젠더 (시가잭) : 전원 공급

운전 중에는 외장 연결 및 버튼 조작이 거의 필요하지 않아 AUX와 12V 전원으로, 외장으로 연결했습니다. 후면부는 케이블 타이로 고정하였으며 화면 자체는 절연테이프를 이용해 고정했습니다.



5. 선 정리

여러 외장 케이블

모니터 외부 단자가 되는 것을 확인했으면 선정리를 하도록 합니다. 센터페시아에서 운전자와 조수석을 동시에 분해해서 정리하는 게 가장 깔끔하지만, 겨울이라 춥기 때문에 간단하게 센터페시아 아래에 선을 넣을 수 있는 공간이 있습니다. 아래로 선을 통과하도록 변경하여 선을 고정할 수 있었습니다.



5. 조립은 분해의 역순

조립은 분해의 역순으로 진행하면 됩니다.



사용 후기

완성된 이미지

배선 문제는 상관이 없었으나 후방카메라 배선 복구로 인해 예상보다 긴 시간이 걸렸습니다. 원래는 하루 안에 할 것으로 생각했으나 선이 안 보여 주말을 이용하여 배선을 복구했습니다. 그동안 사용 안 했다가 막상 후방카메라가 있으니까 편리하다고 느낍니다. 사제 네비게이션의 단점이 스마트폰 네비게이션만큼 편리하지 않는데 미러링해서 볼 수 있는 점이 가장 좋은 것 같습니다.
