집에 사용하는 컴퓨터가 많아졌습니다. 스펙이 좋은 컴퓨터를 이용하여 VM 혹은 Docker를 이용하여 한 번에 관리하는 방법도 있으나 각각의 용도가 많아 3개의 PC를 사용하게 되었습니다. 이를 하나의 공간에 놓고 싶어 해당 프로젝트를 시작하게 되었습니다.
서버랙 위치 및 설계
일단 랙마운트 사이즈는 7U(쿼터랙)입니다. 사용을 안 하는 제품을 주워왔습니다.
| 랙 마운트 위치 | 용도 | ||
| 상단 | 프린터 | ||
| 1 | 공유기 (4포트), 비상용 공구, 키보드 등 | ||
| 2 | - | ||
| 3 | - | ||
| 4 | NAS, 보드, KVM 스위치 (임베디드 보드 및 PC) | ||
| 5 | PC | ||
| 6 | |||
| 7 | 전원 스위치 (4포트) | ||
사전에 세팅한 것은 아니고 이것저것 모으다 보니 이렇게 왔습니다. 해당 위치로 세팅하게 되었습니다.
PC
제품 구성 - 하단 참조
용도 - 사무용 / 게임용 /AI 개발 PC
| CPU | AMD 라이젠5 5700x3d |
| RAM | DDR4-3200 16GB x4 |
| GPU | RTX 4060 D6 8GB x2 |
| SSD/HDD | 500GB x3 / 2TB |
| Main board | B550M |
| PSU | 850W |
| COOLER | COOL SERVER AMD AM4-R63 |
| CASE | 2MONS 서버 2U D400 에코 (랙마운트) |
기존의 PC를 랙 마운트로 옮기고 해당 규격을 맞추기 위해 쿨러까지 바꾸도록 합니다. WSL을 이용하여 사무용 공간과 프로그래밍 공간을 분리하였습니다. 추가로 본격적인 AI 개발로 CPU/RAM/GPU 업그레이드가 있었습니다.
서버 케이스 조립기는 다음과 같습니다.
https://dalseobi.tistory.com/213
DIY - 가정용 컴퓨터를 2U 서버 케이스로 이전해보자
집에 있는 여러 컴퓨팅 기기를 쿼터랙으로 옮기고 있습니다. 기존의 PC 케이스를 서버랙 PC용으로 변경하였습니다. 컴퓨터 부품CPUAMD 라이젠5 5600RAM삼성전자 DDR4-3200(16GB) x 2Mainboard기가바이트 B550M
dalseobi.tistory.com

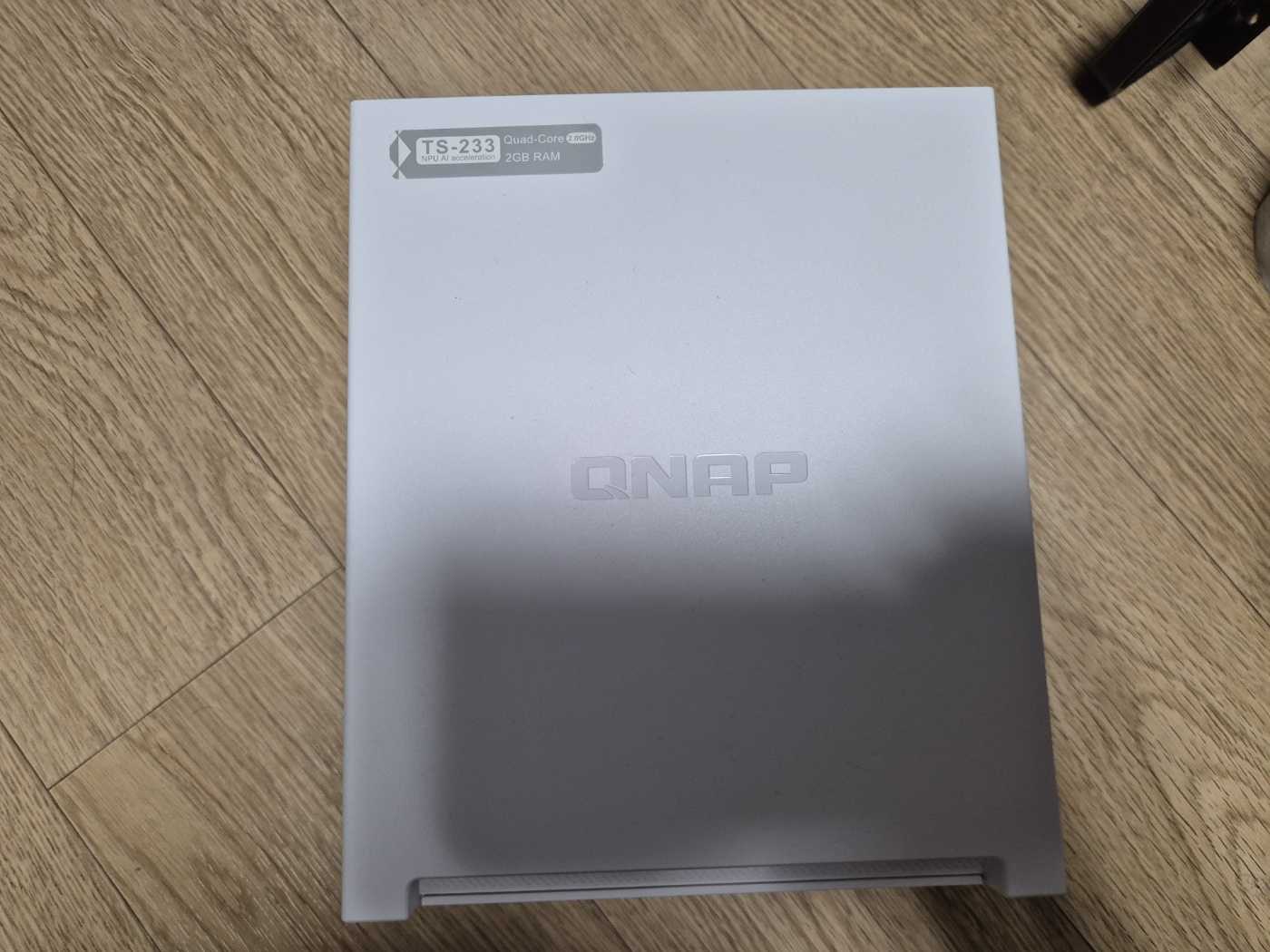

NAS
제품 - QNAP TS-233
용도 - 미디어 및 소스 코드 저장용
기존에는 임베디드 보드를 활용해 NAS를 구성했으나 할인 중인 기성 제품이 있어 대체했습니다. 추후 RAID 1 설정을 통해 DB 연동하려고 계획 중입니다.
https://dalseobi.tistory.com/216
DIY - QNAP TS-233 NAS 리뷰와 초기 설정 가이드
기존에 임베디드 보드에다가 SSD 1개를 싱글로 사용하여 NAS 보드를 사용하였습니다. 개인적으로 레이드의 필요성을 느끼게 되었고 마침 쿠팡에서 NAS 제품을 할인하여 구입하였습니다. QNAP TS-233
dalseobi.tistory.com

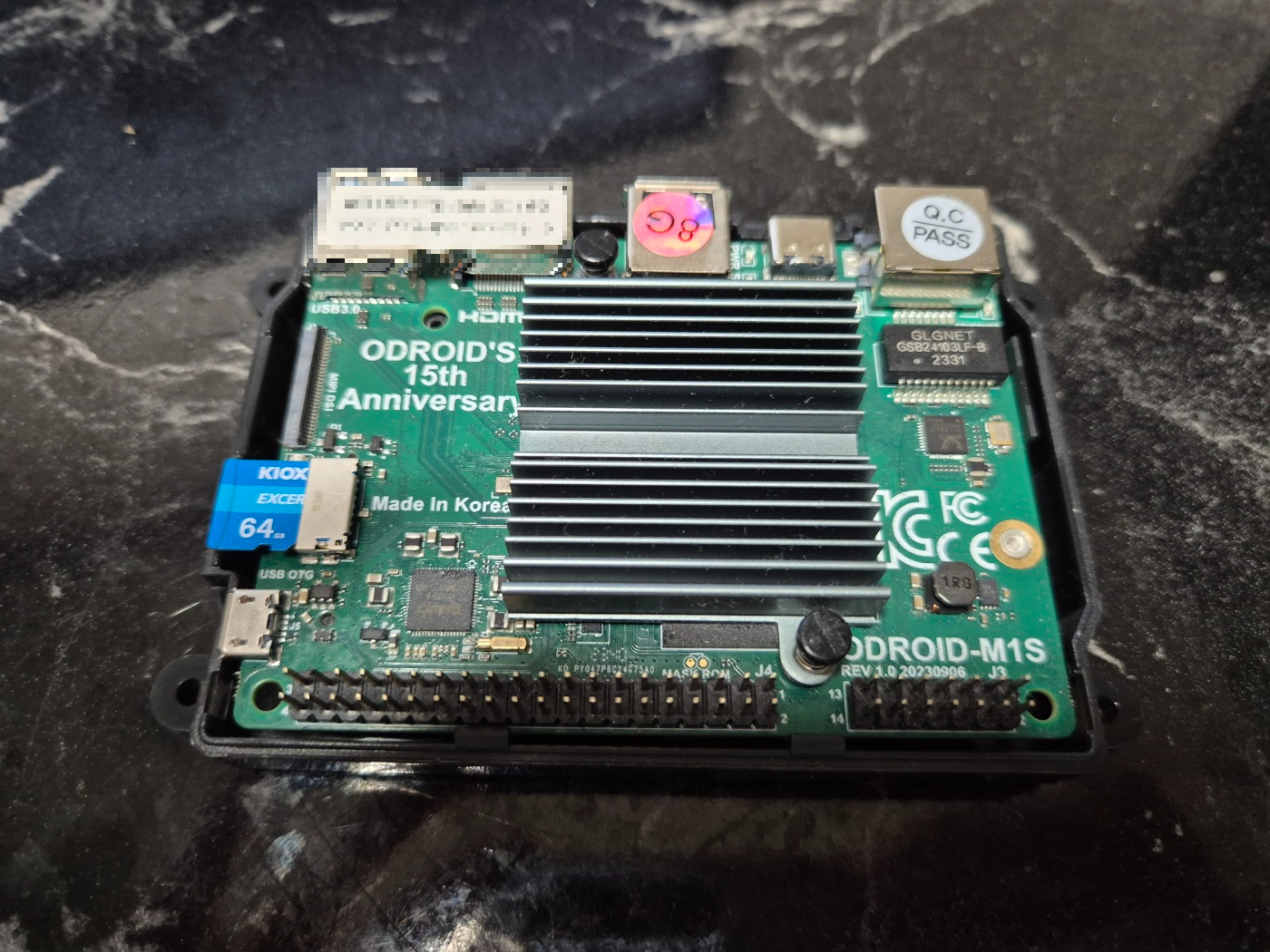

보드
제품 - 오드로이드 M1S (8GB RAM, 500gb M.2 NVMe)
용도 - 방치형 게임 및 웹서버(예정)
사이즈가 작고 전력을 적게 먹기 때문에 상시 가동 용도로 좋습니다. 기존에 NAS 용도로 사용했으나 포맷 후 방치형 게임 용도로 변경했으며, 필요시 다시 웹 서버로 활용할 예정입니다.

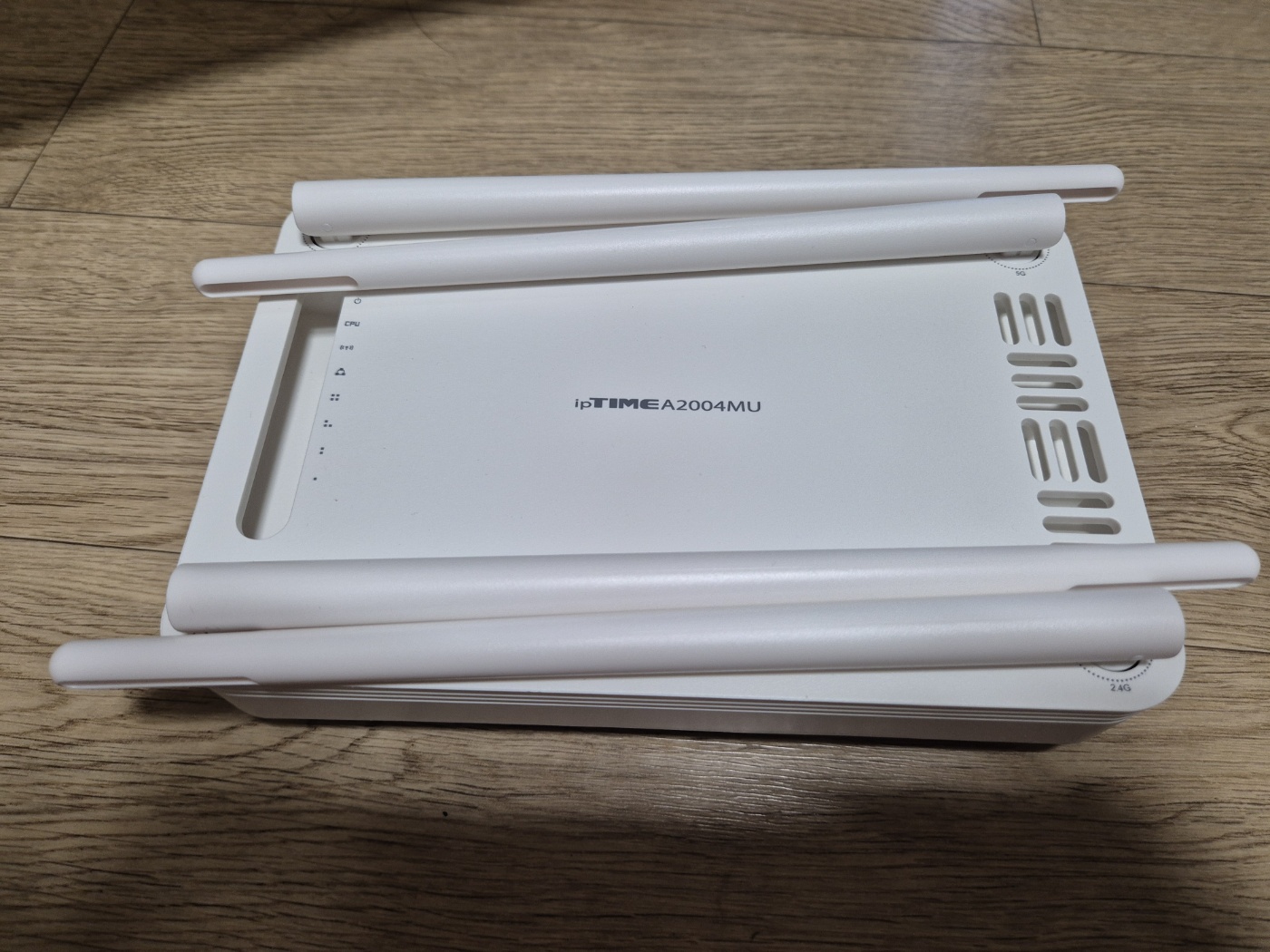

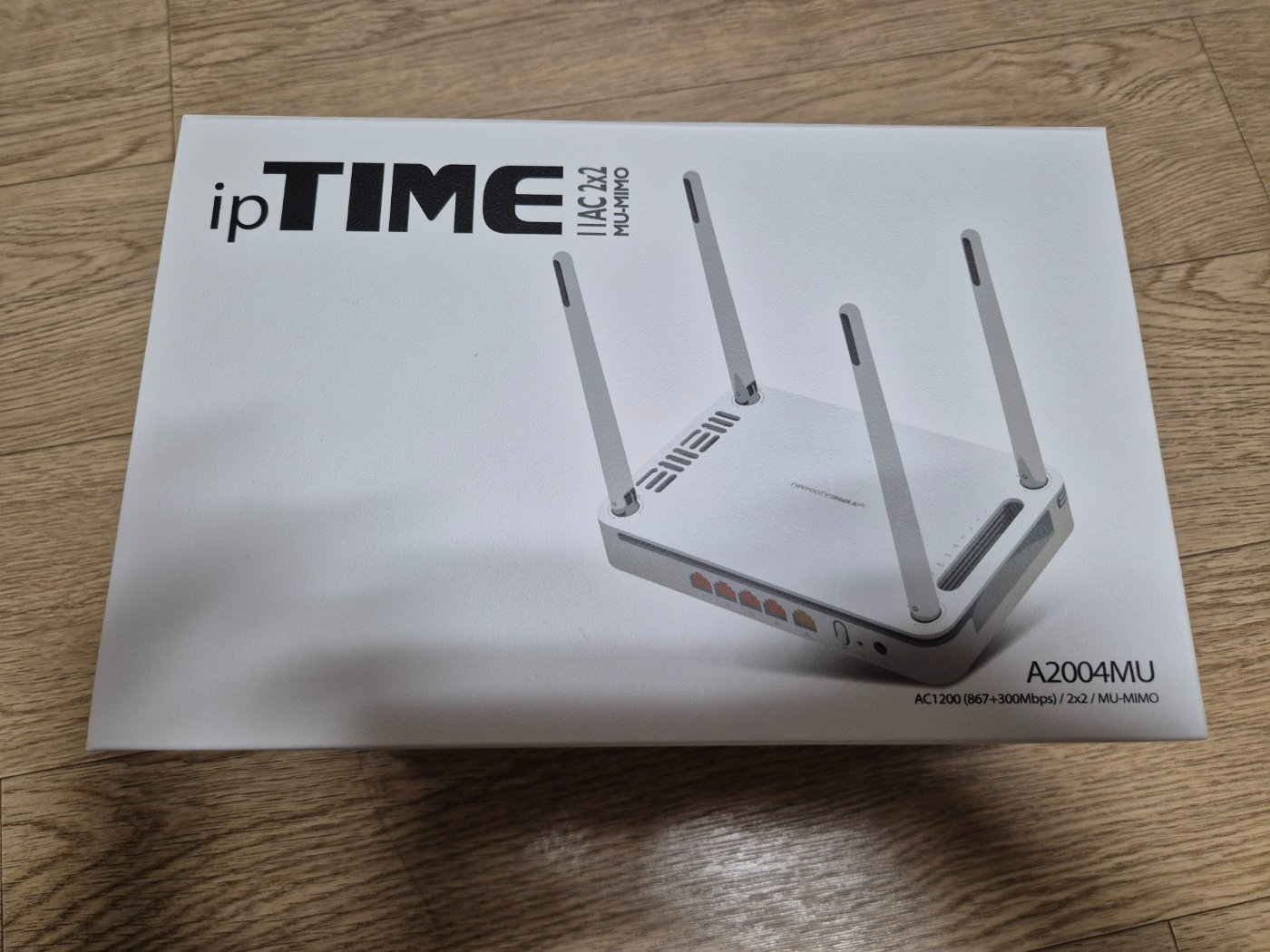

라우터
제품 : iptime - A2004MU
무선 대역폭은 다소 아쉽지만, 유선 대역폭이 1GB로 충분합니다. 포트 확장이 필요한 경우 L2 스위치를 구매하는 것이 좋습니다. 현재는 라우터에 직접 연결하여 사용 중이며, 필요시 허브 모드로 전환할 계획입니다.
설치 과정
1. 멀티탭을 설치합니다.
랙마운트 규격에 전용으로 나와 있는 제품은 랙마운트에 연결하면 됩니다. 랙마운트 전용 규격이 아닌 경우에는 패널에다가 멀티탭을 묶어서 고정합니다. 멀티탭 같은 경우 집에 굴러다니는 고용량 멀티탭을 설치하였습니다.

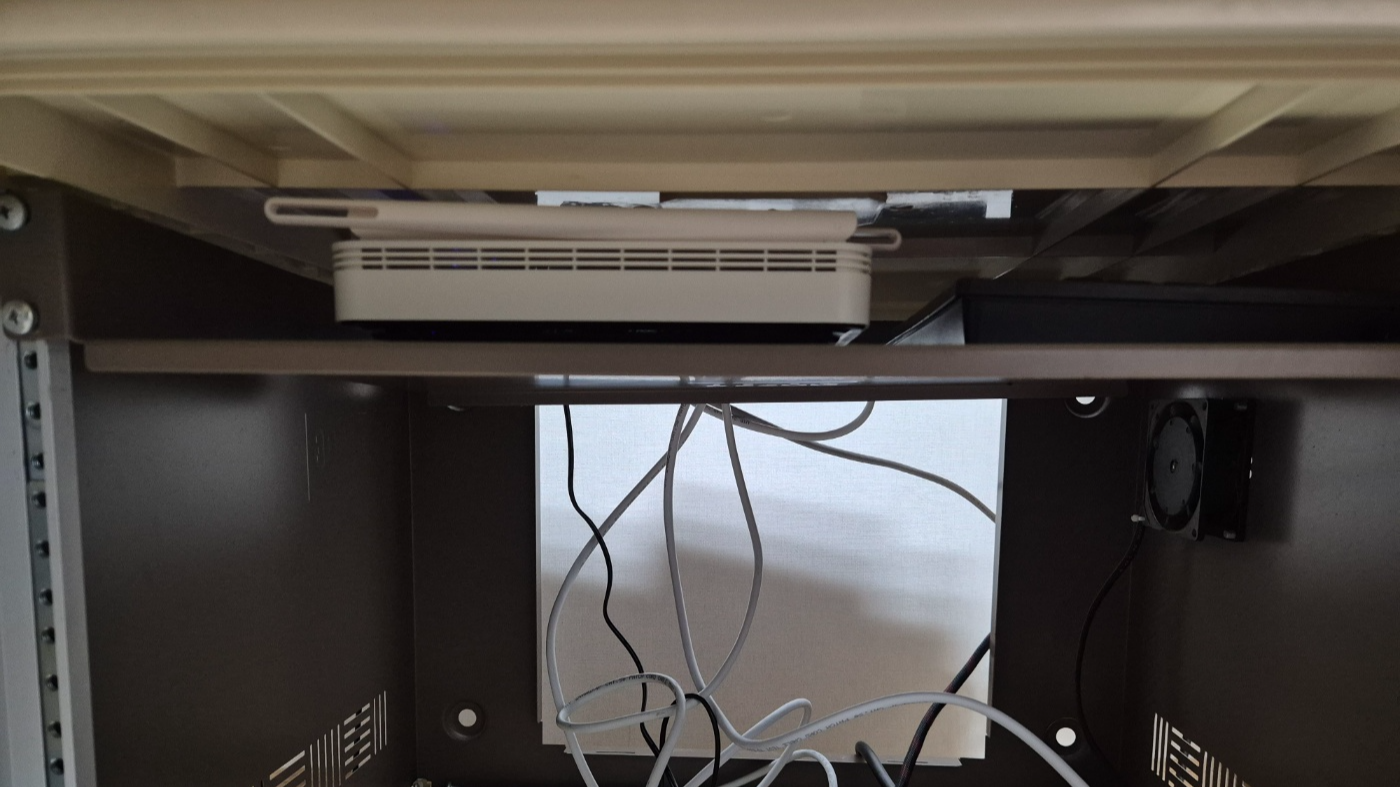

2. 가장 위쪽에 공유기를 설치합니다.
일단 iptime 공유기를 랙 상단에 배치하였습니다. 인터넷 사용 장치가 늘어나는 경우 허브 모드를 이용할 예정입니다.

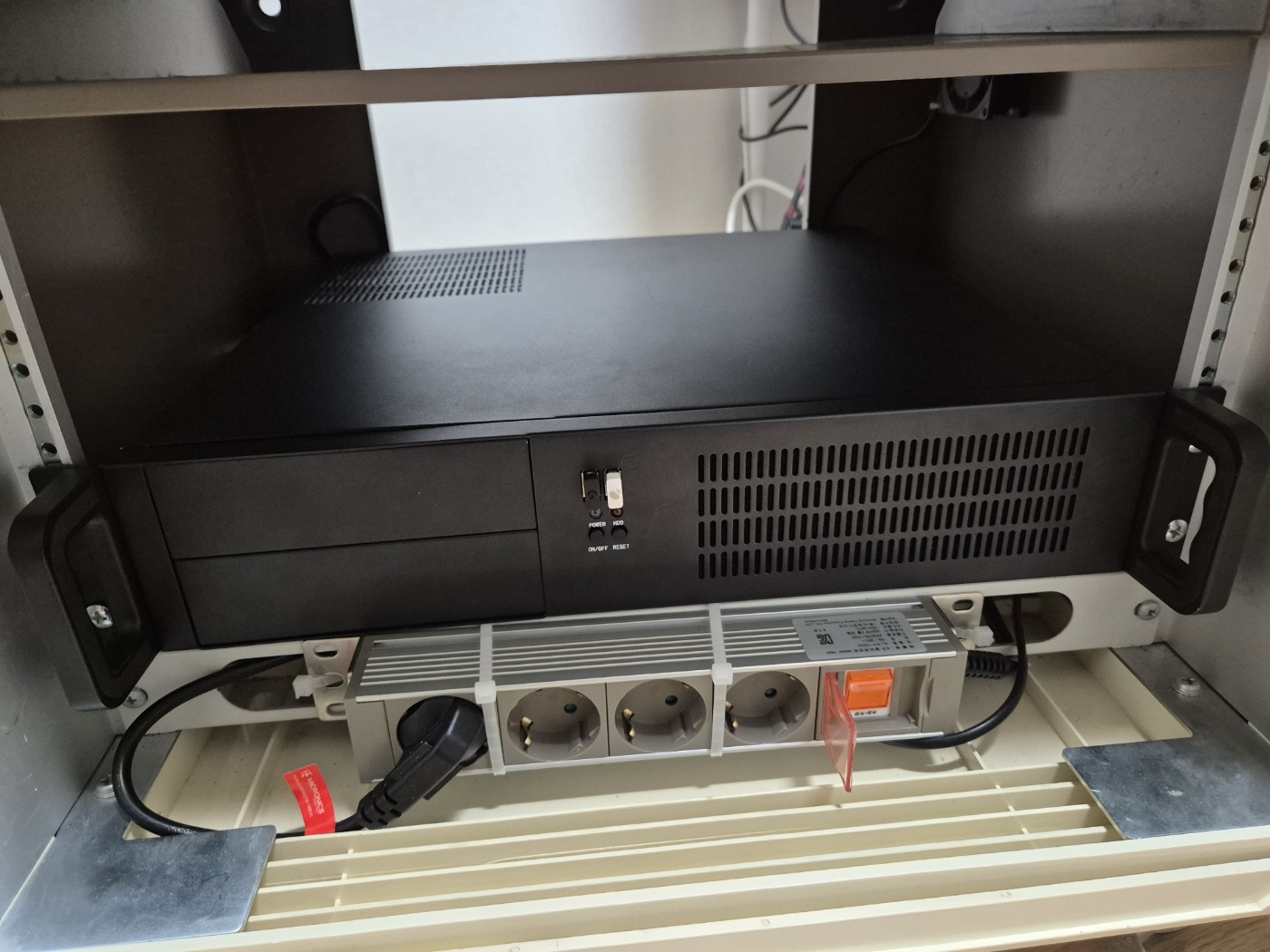

3. 서버용 케이스로 변경한 PC로 설치합니다.
무겁기 2U 서버 케이스를 랙에 고정하였습니다. 장시간 사용 시 고정 장치가 휠 수 있어 하단 부분에, 집에 남아도는 휴지로 고정하여 달았습니다.
주의 사항 : 서버용 케이스로 되어있는 제품인 만큼 무겁습니다. 웬만하면 2명에서 작업하는 것을 권장합니다.
4. 기타 장비들을 설치합니다
나머지 시제품 형태로 나와 있는 제품들을 설치합니다. 보드, KVM 스위치, NAS 장치는 기성품을 바로 사용하는 것이기 때문에 떨어지지 않도록만 설치하도록 합니다.
마지막 및 향후 계획
현재 구성은 금전적 한계로 기존 자원을 최대한 활용한 형태입니다. 추후 3D 프린터를 이용하여 브라켓을 제작해 장비를 견고히 고정하고 이동 시에도 문제가 없도록 개선할 계획입니다.
