DIY - 가정용 컴퓨터를 2U 서버 케이스로 이전해보자

집에 있는 여러 컴퓨팅 기기를 쿼터랙으로 옮기고 있습니다. 기존의 PC 케이스를 서버랙 PC용으로 변경하였습니다.



컴퓨터 부품

CPU	AMD 라이젠5 5600
RAM	삼성전자 DDR4-3200(16GB) x 2
Mainboard	기가바이트 B550M AORUS ELITE
GPU	갤럭시 GALAX 지포스 RTX 4060 WHITE OC D6 8GB LP
SSD	SK하이닉스 Gold P31 M.2 NVME (500GB)
HDD	Western Digital WD Purple 5400/64M (WD20PURZ, 2TB)
Power Supply	마이크로닉스 Classic II 풀체인지 600W 80PLUS BRONZE 230V EU
Cooler	COOL SERVER AMD AM4-R63
Case	2MONS 서버 2U D400 에코 (랙마운트)



케이스를 바꾸어보자

1. 기존 케이스 부품 분리 및 새로운 케이스 뚜껑을 분리합니다.

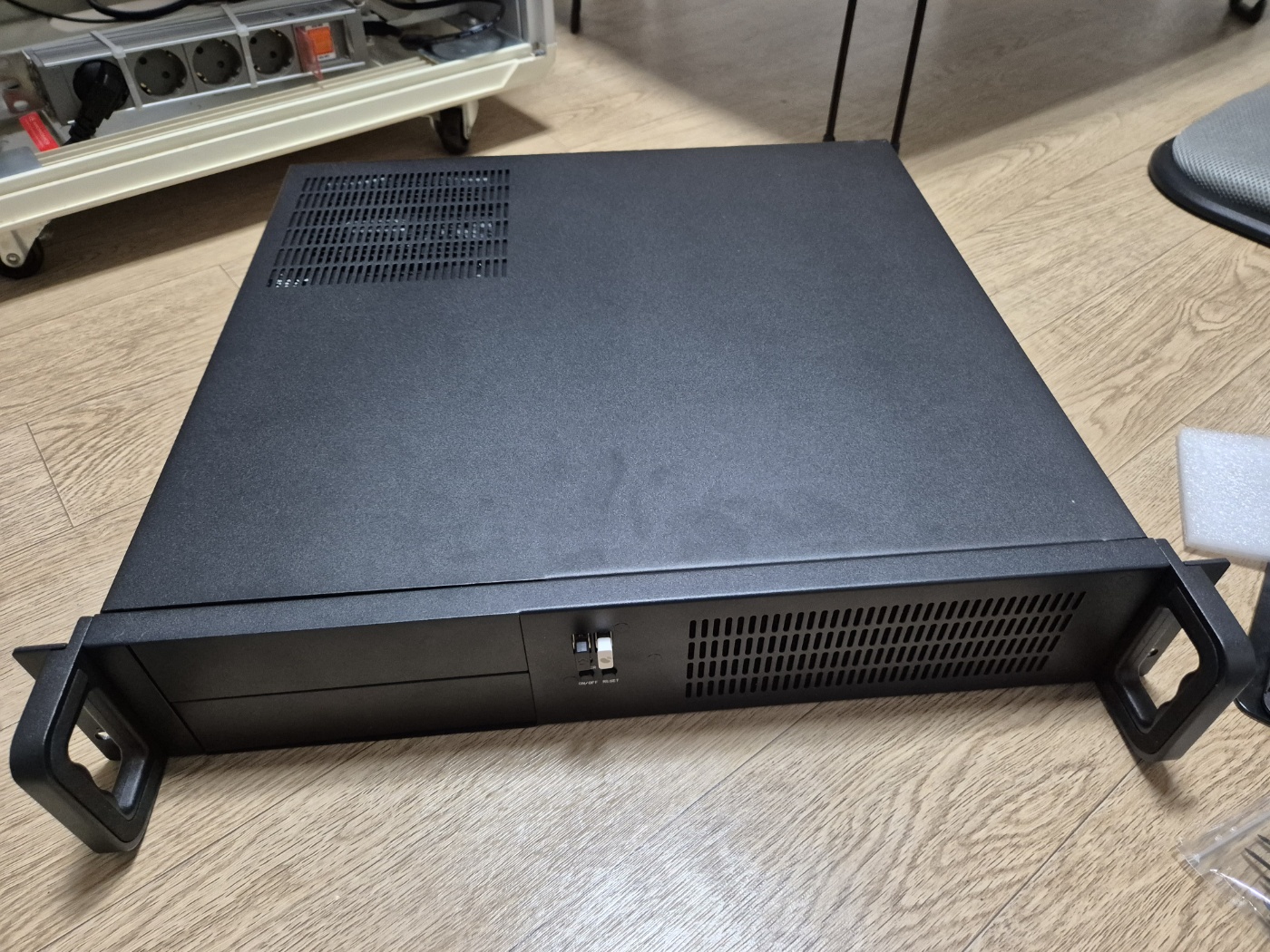

(좌) 이전 케이스, (우) 서버용 컴퓨터 케이

우선 기존에 사용했던 케이스를 분리하도록 합니다. 또한 분리한 부품을 서버랙에다가 넣도록 합니다.

2MONS 서버 2U D400 에코 구성도

해당 서버 케이스는 위와 같이 배치 되어있습니다. 위와 같이 분리하도록 합니다.



2. Power Supply를 장착하도록 합니다.

Power Supply 장착

해당 위치에 고정하고 볼트 네 개만 조이면 고정이 됩니다.



3. 기존 CPU 쿨러를 분리한 뒤 메인보드와 IO쉴드를 장착하도록 합니다.

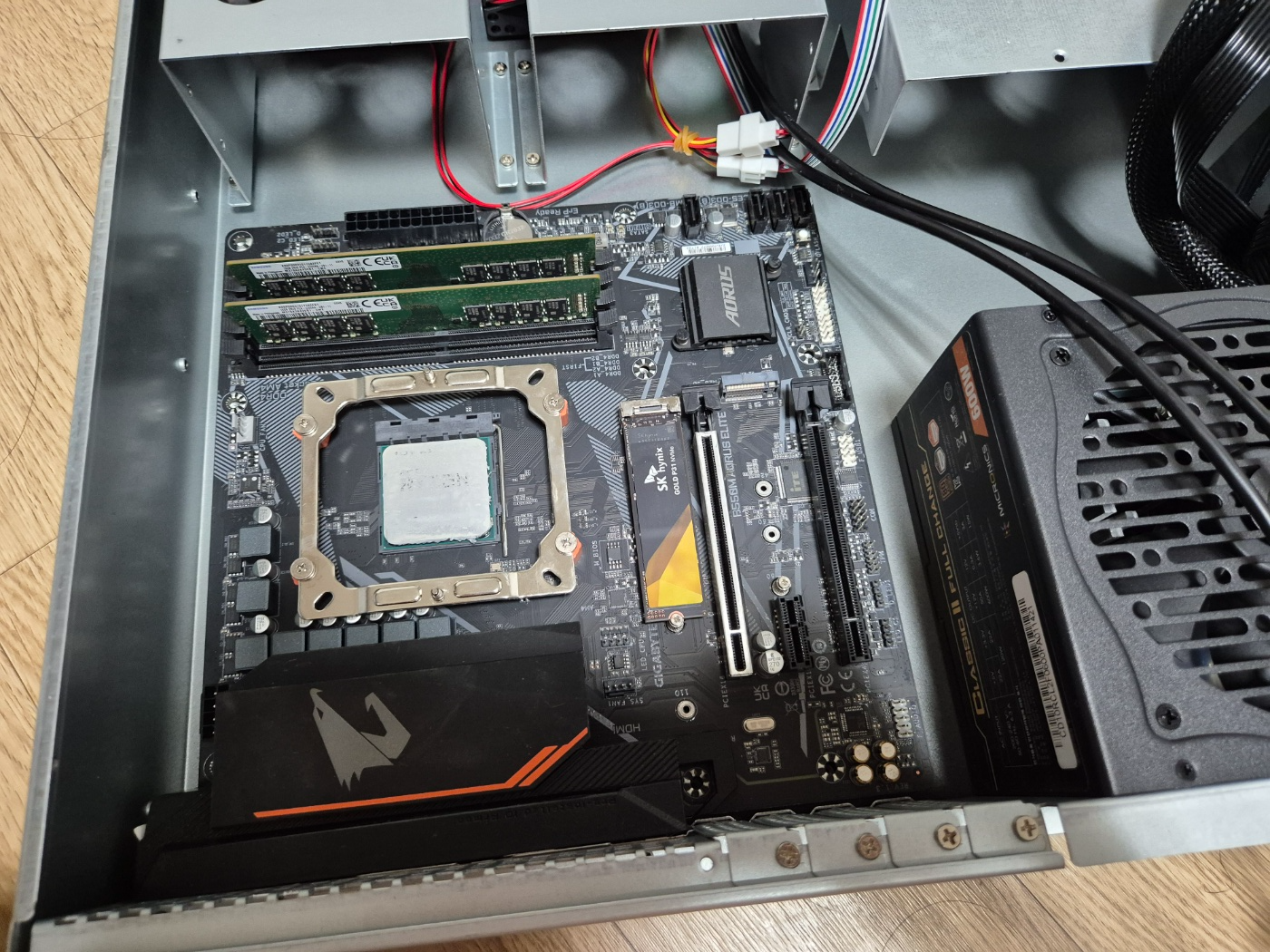

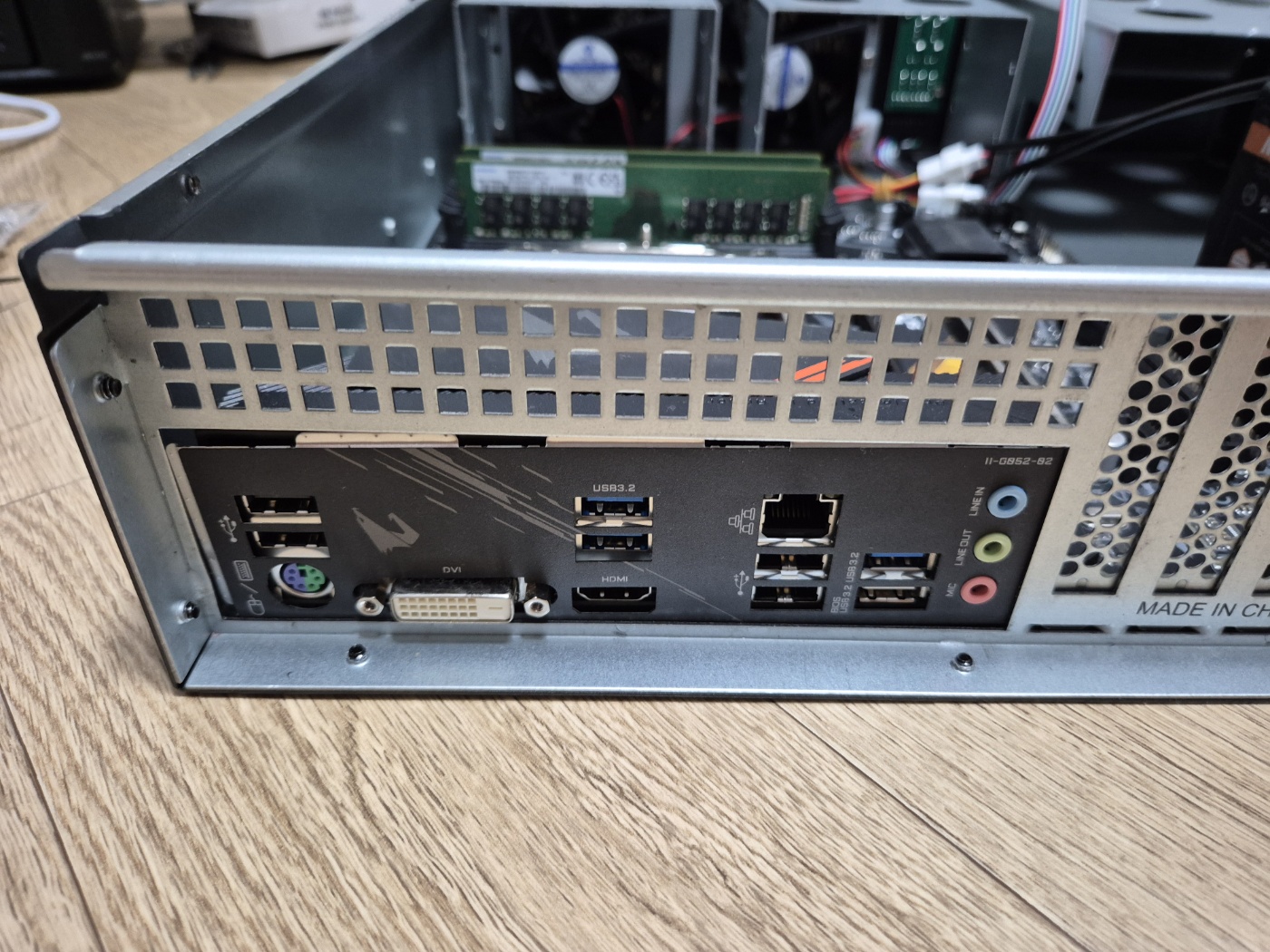

(좌) 조립한 케이스, (우) IO쉴드 장착

기존 메인보드에 장착되어 있는 장치들을 쿨러를 제외한 나머지 그대로 케이스에 이관하도록 합니다.



4. 새로운 CPU 쿨러로 변경합니다.

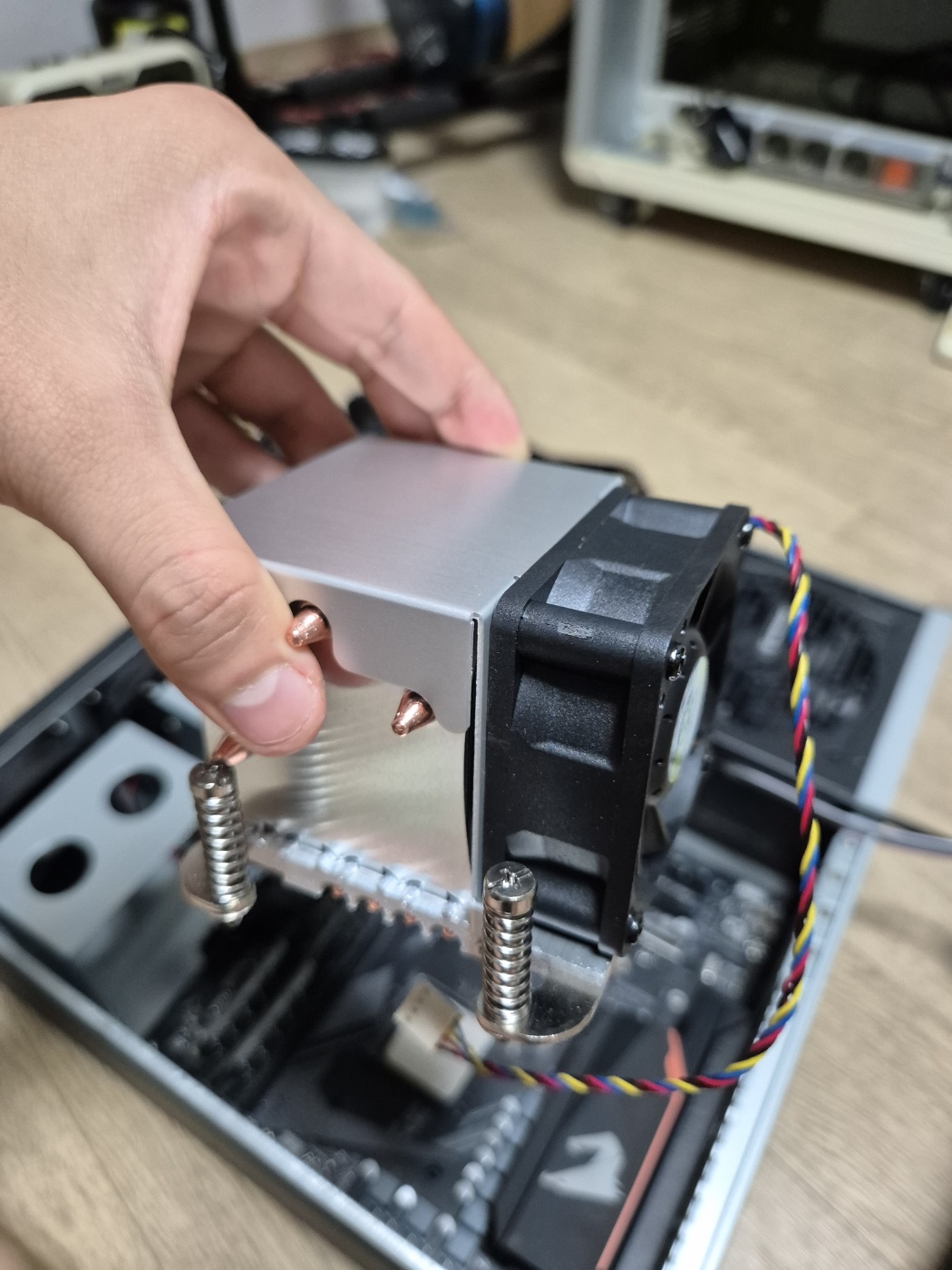

(좌) CPU 쿨러, (우) 장착한 CPU쿨러

기존의 CPU쿨러를 서버용 쿨러로 변경하도록 합니다. 장착 후 CPU 쿨러 핀을 연결하면 끝입니다. 해당 모델이 힘은 좋으나 서버용이다 보니 소음이 심합니다. 그래서 링크에 있는 프로그램으로 소음 문제를 어느정도 잡았습니다.



https://github.com/Rem0o/FanControl.Releases

GitHub - Rem0o/FanControl.Releases: This is the release repository for Fan Control, a highly customizable fan controlling softwa





5. 그래픽 카드를 장착합니다.

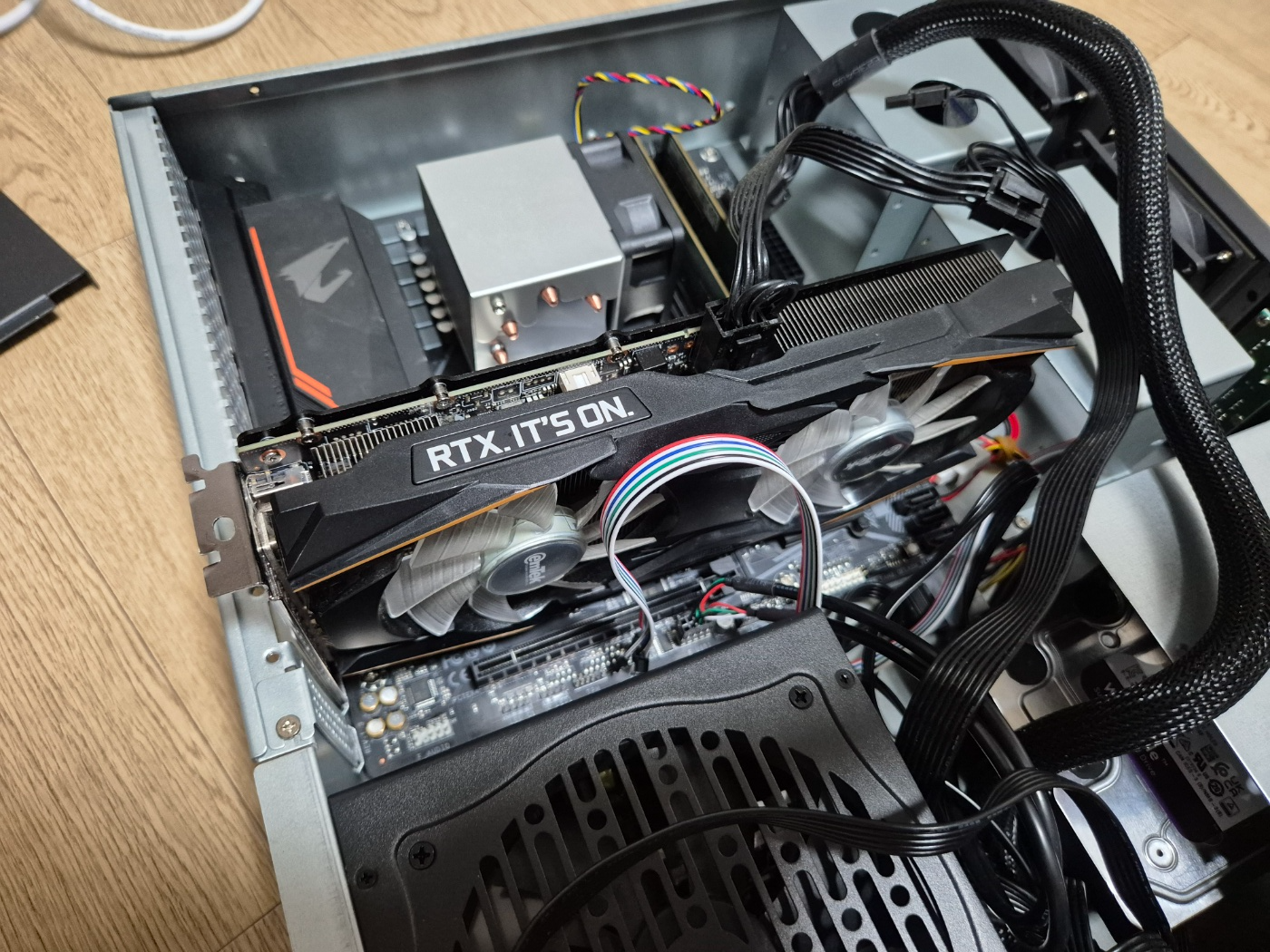

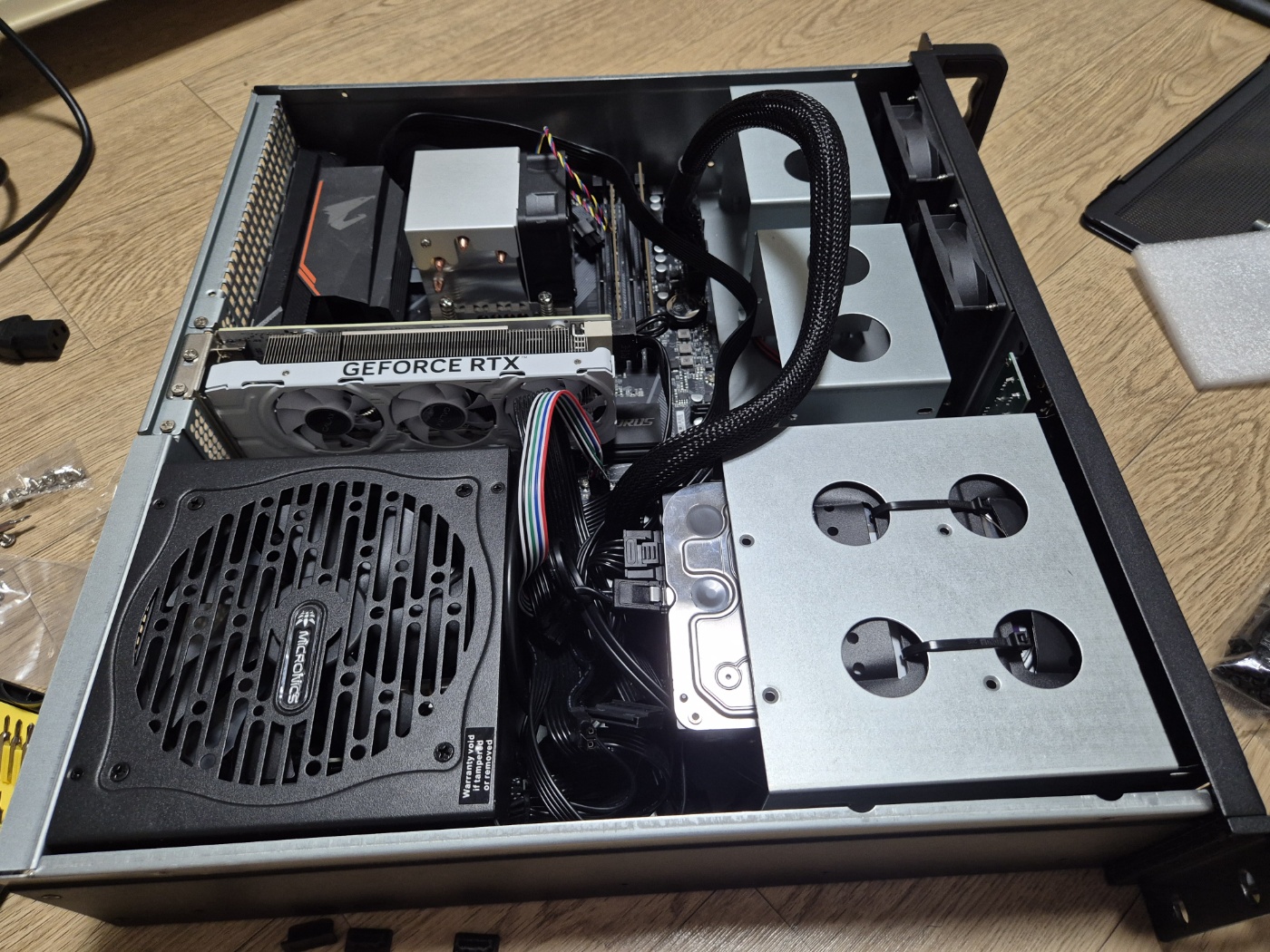

장착한 그래픽카드

여기서 한가지 문제점이 발생하였습니다. 그래픽 카드 출력부 규격이 맞지 않았다는 점입니다.

슬림 LP형과 일반형 그래픽카드

그래픽카드에 출력부에는 슬림LP형과 일반형이 있습니다. 일반적으로 LP형은 사용하지 않으나 2U 서버에서는 크기가 크기다보니 사용합니다. 해당 문제를 해결하기 위하여 마침 보너스를 받은겸 인터넷에서 4060으로 업데이트하였습니다. (사라지는 월급)

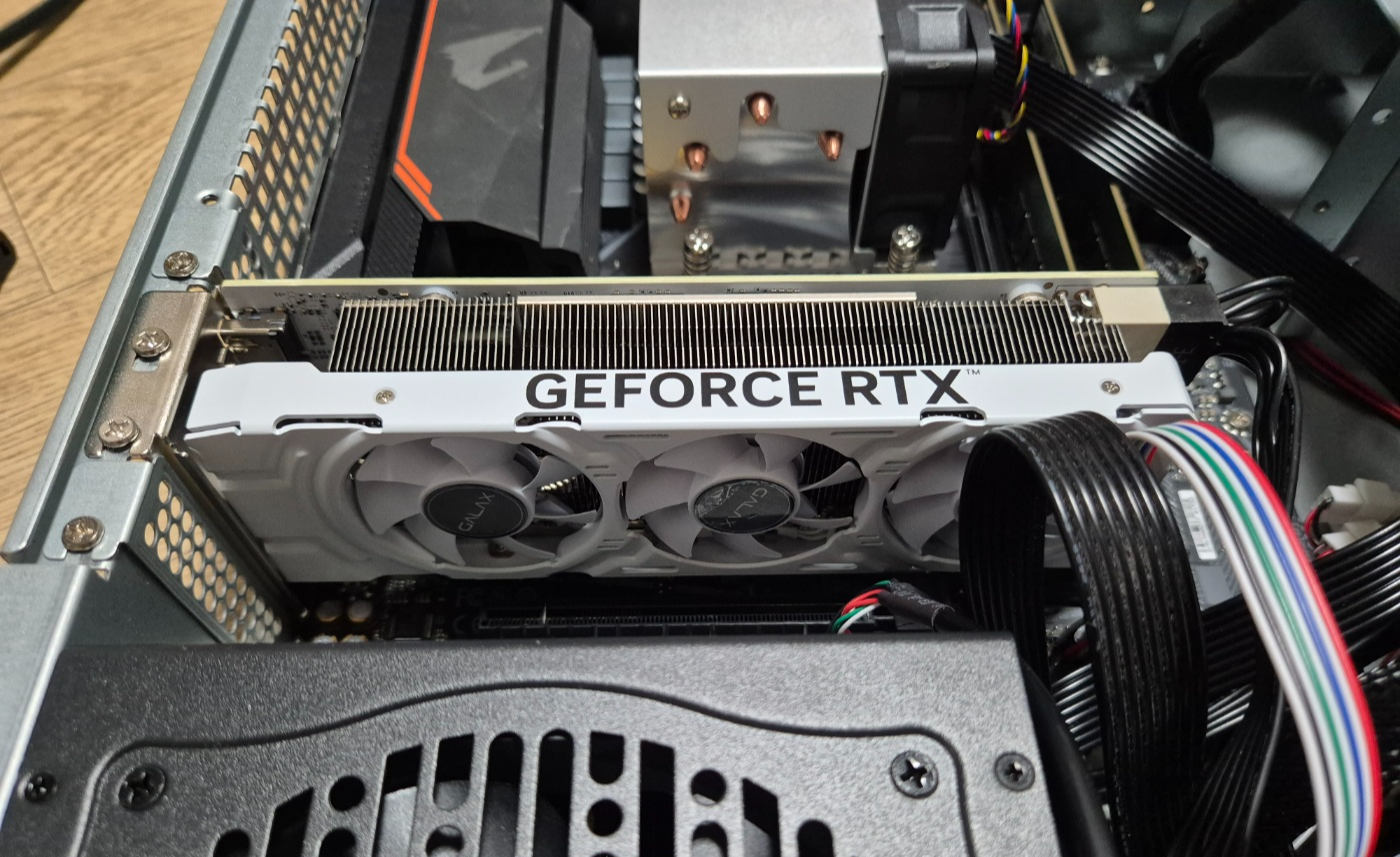

장착한 그래픽카드

결국 그래픽 카드를 LP 타입으로 교체하였습니다.

(이엠텍 RTX3060 MIRACLE V2 D6 12GB -> 갤럭시 GALAX 지포스 RTX 4060 WHITE OC D6 8GB LP)

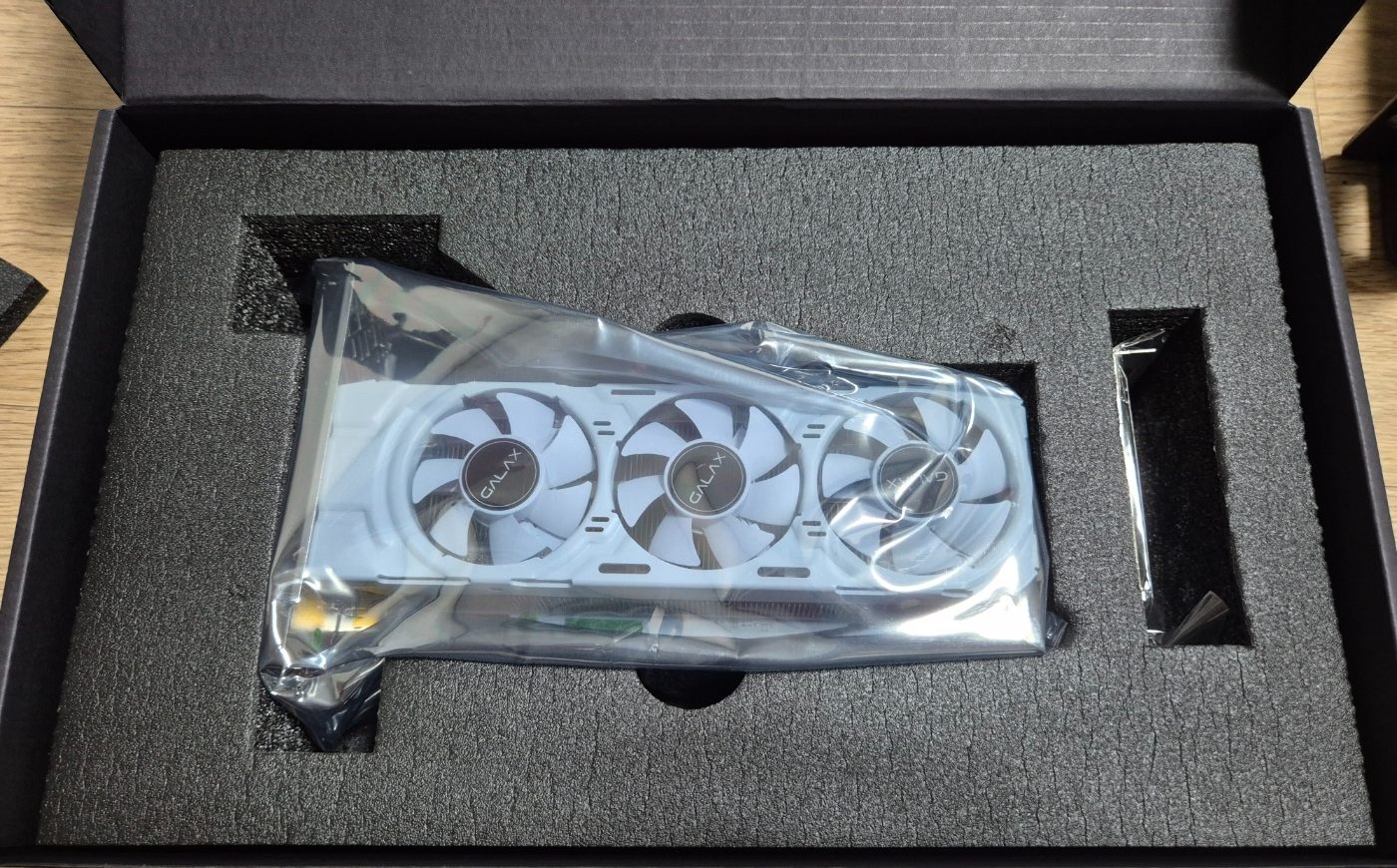

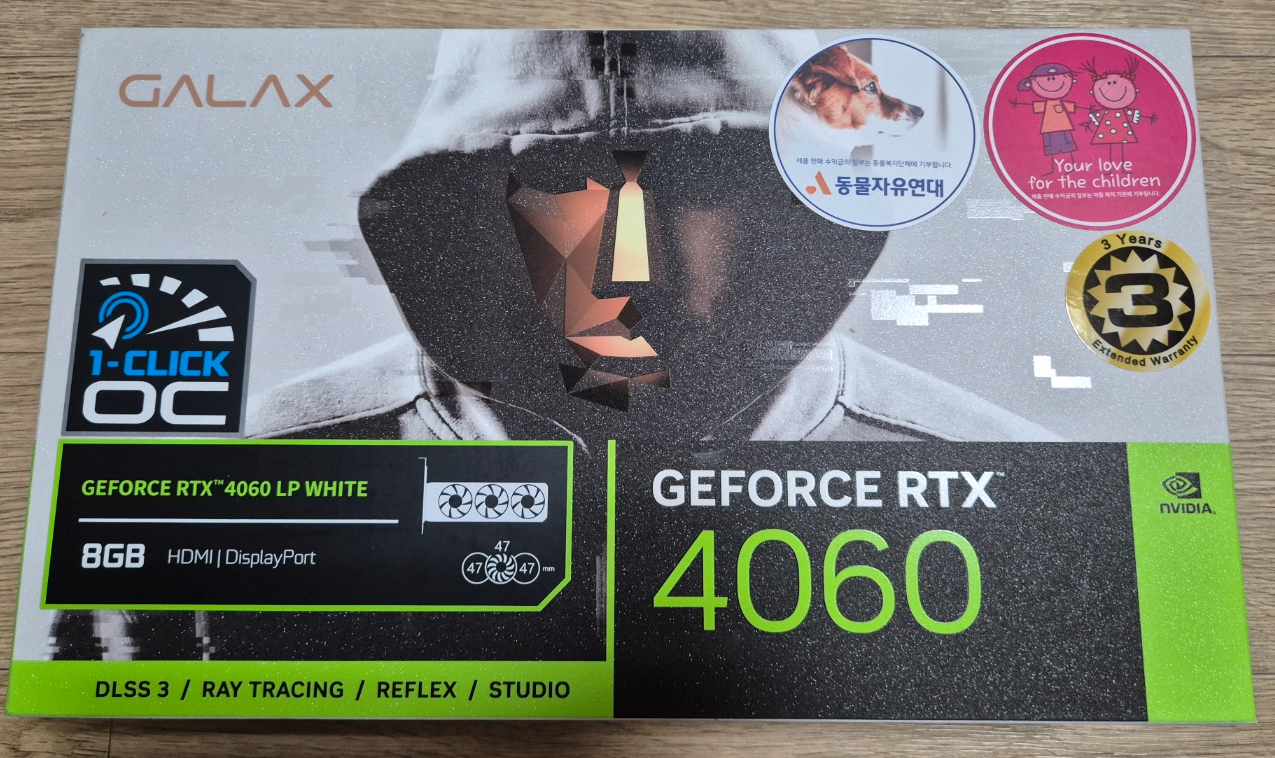

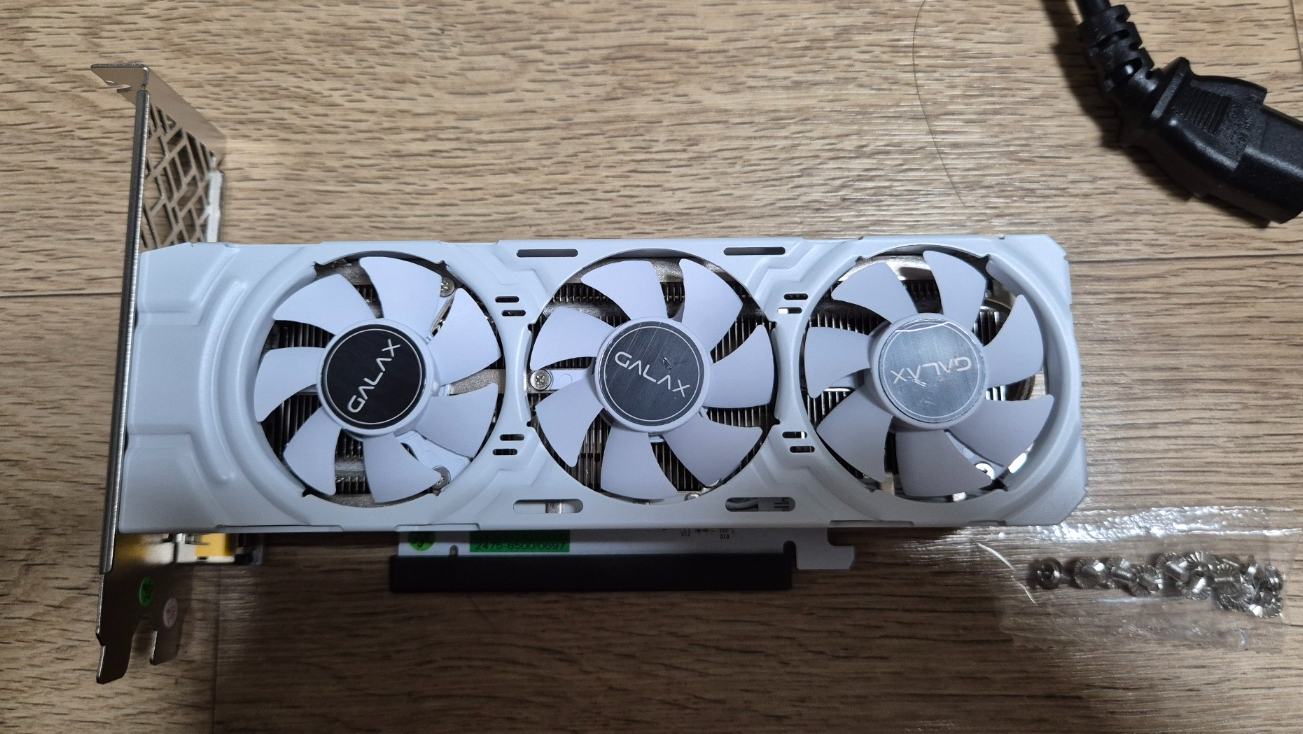

갤럭시 GALAX 지포스 RTX 4060 WHITE OC D6 8GB LP 언박싱



6. HDD를 장착합니다.

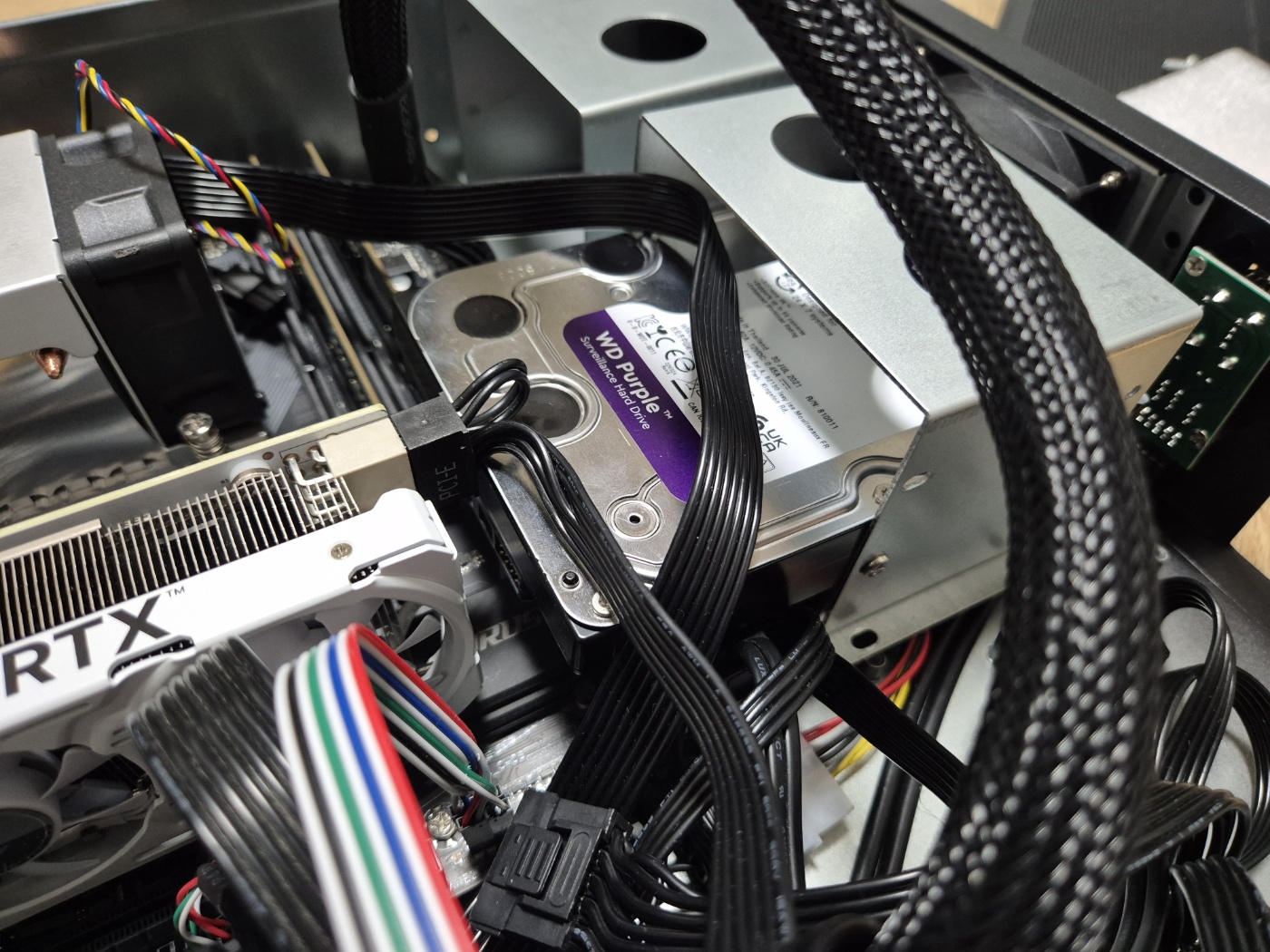

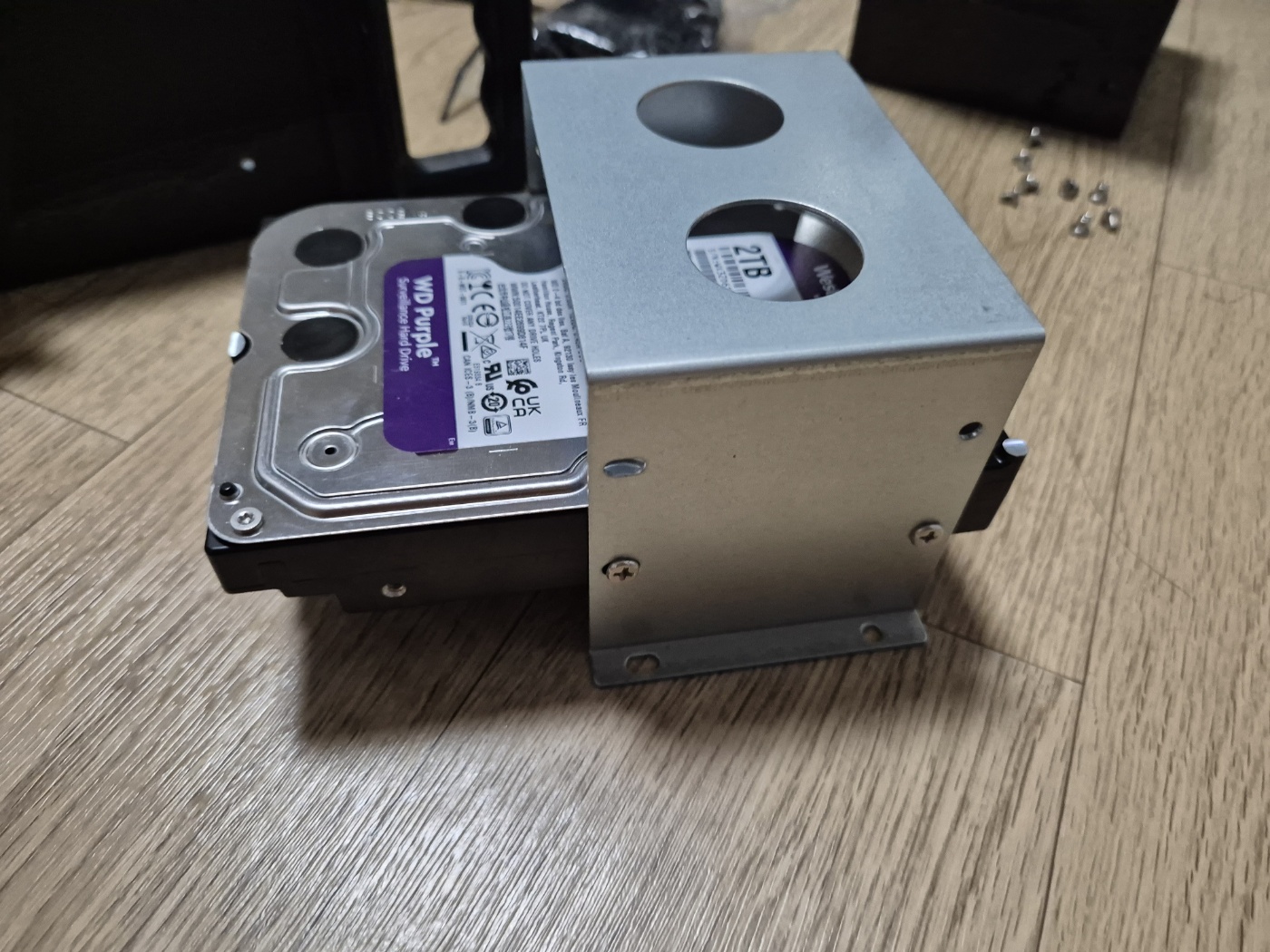

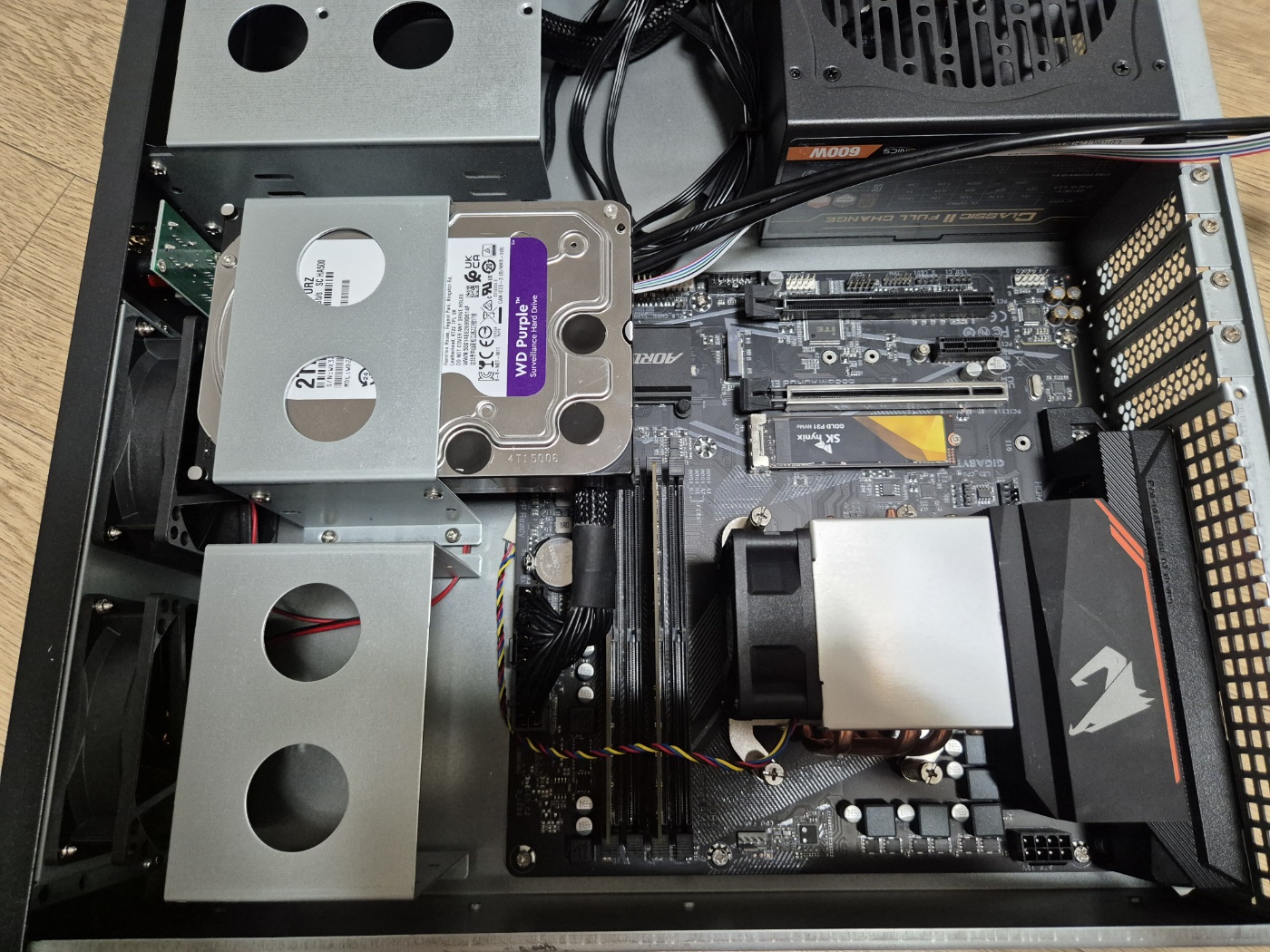

브라켓에 연결된 HDD와 조립 시 문제점

4번에 이미 HDD를 조립 했었습니다.메인보드와 그래픽 카드의 파워 위치가 간섭되는 것을 확인하였습니다. 해당 위치는 추후에 다른 저장장치를 넣으려고 합니다.

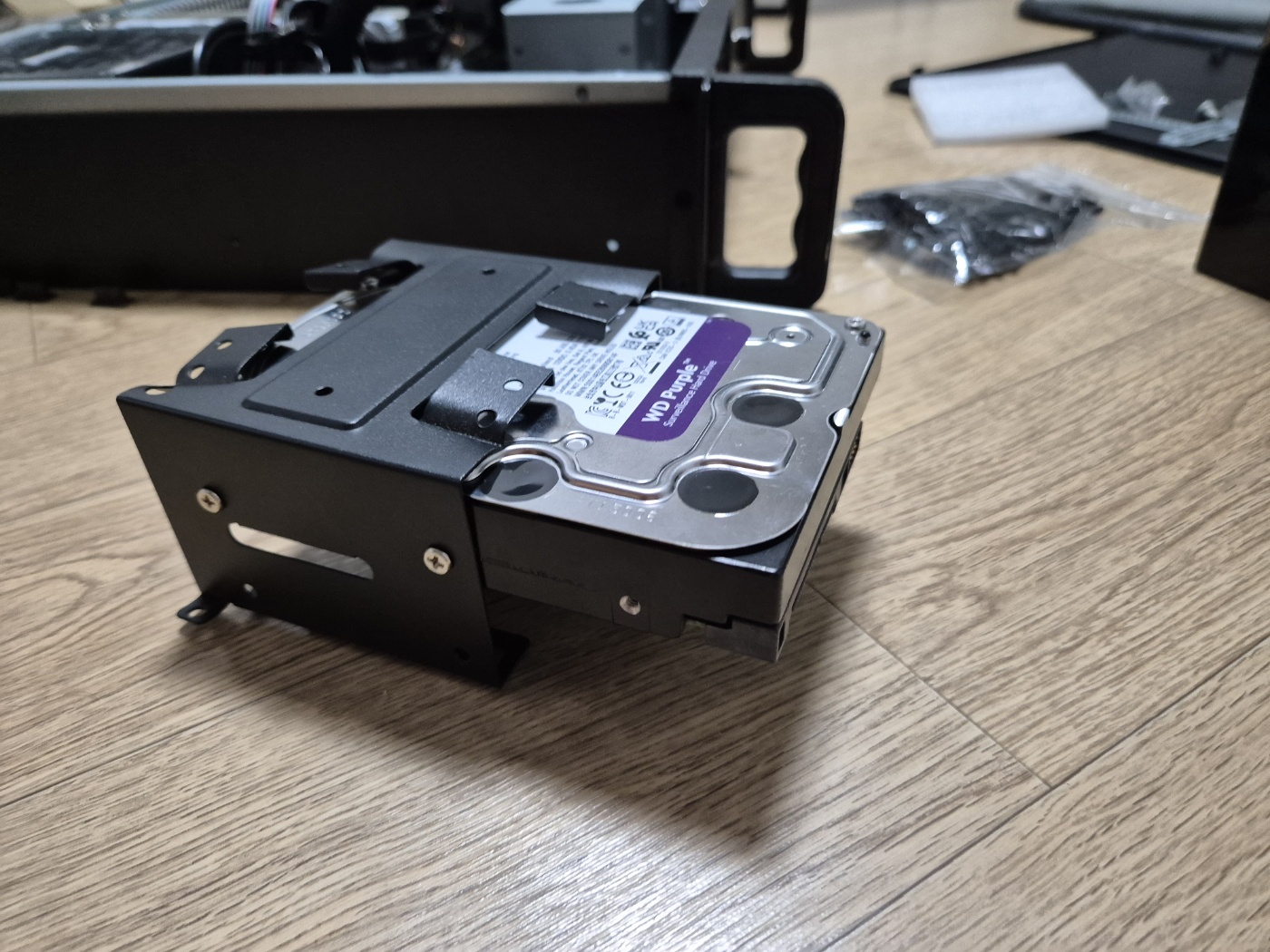

기존 케이스의 브라켓을 타이로 묶어 조립

기존 케이스에 하드 디스크 부분을 일부 제거하여 5.25인치에 묶어서 조치했습니다.

7. 전원 및 프론트 패널을 부착하도록 합니다.

조립한 컴퓨터

다 조립을 완료했으면 케이블을 연결합니다.

• 메인보드 -> 24핀 메인 케이블
• 메인보드 -> 8핀 보조전원 케이블
• 그래픽카드 -> 8핀 전원 케이블
• CPU 쿨러 -> 4핀 전원 케이블
• HDD -> SATA 케이블
• HDD -> 전원 케이블 (ㄱ)



8. 뚜껑을 닫고 서버랙에 장착합니다.

완성된 컴퓨터 및 서버랙 조립

다 완성하였으면 뚜껑을 닫고 서버랙에다 달아주기로 합니다. 현재는 컴퓨터 한 대이지만 집에 있는 보드나 NAS 등을 추가하려고 합니다.



마지막으로

가정용 PC를 서버랙으로 두다 보니 부팅을 하기 위해 서버랙을 열고, 닫고 해야 하는 문제가 있습니다. 나머지 서버용 컴퓨터 같은 경우에는 상시로 작동되기 때문에 상관없으나 PC는 해당 과정에서 복잡함이 있습니다. 다음에는 수신기, 송신기를 이용하여 무선으로 전원을 움직일 수 있는 버튼을 만들어보려고 합니다.
