일렉기타 이야기 (5) - 험노이즈를 줄이는 DI 박스

페달보드 만들 때 처음에는 문제가 없었으나 어느 순간 노이즈가 심한 것을 느꼈습니다. 최근에 해당 이슈를 해결하기 위해 이것저것 테스트를 한 결과 접지가 되지 않아 그라운드 루프 상태가 되면서 노이즈가 발생한 것을 알았습니다.



왜 노이즈가 발생했을까?

텔레캐스터 - Pixabay

현재 사용하는 기타는 싱글픽업 텔레캐스터입니다.

싱글픽업 같은 경우에는 구조상 전자기파 간섭을 그대로 받아들이는 특성이 있습니다. 이에 따라 생기는 잡음을 험 노이즈(Hum noise)라고 합니다. 험노이즈를 줄이는 방법으로 다양한 방법이 있습니다.

• 픽업 교체(험버커 픽업) : 두 개의 코일을 역위상으로 배치하여 서로의 힘을 상쇄합니다. (노이즈 감소 톤이 두꺼워집니다)
• 쉴딩 : 픽업 및 컨트롤 플레이트 내 전도성 물질(구리, 알루미늄)을 덮어서 전자기파를 차단합니다.
• 접지 : 기타나 페달보드 내 유입된 불필요한 전류를 배출합니다. (DI 박스, 접지 전원 등 활용)

쉴딩과 접지가 잘되어 있으면 노이즈가 확 줄어듭니다.

저는 여기서 접지를 이용하는 방법을 생각하였고 DI 박스를 구매하게 되었습니다.



DI 박스란?

DI 박스는 악기나 오디오 신호를 믹서, PA 시스템에 직접 연결할때 사용하는 장치입니다.

기타, 베이스, 키보드와 같이 출력이 언밸런스(Unbalanced)출력과 높은 임피던스를 밸런스(Balanced) 신호로 변환합니다. 해당 과정에서 발생할 수 있는 노이즈를 줄여줍니다.



DI 박스의 주요 특징은 다음과 같습니다.

1. 언밸런스/밸런스 신호 변환 : 긴 케이블 사용 시 잡음 억제
2. 임피던스 매칭 : 악기와 믹서/오디오 인터페이스 간의 호환성 향상.
3. 그라운드 루프 노이즈 제거 : GND Lift 스위치를 통해 험(Hum) 노이즈 제거.
4. 신호 감쇠(Pad) : 과도한 입력 신호를 줄여 클리핑 방지.

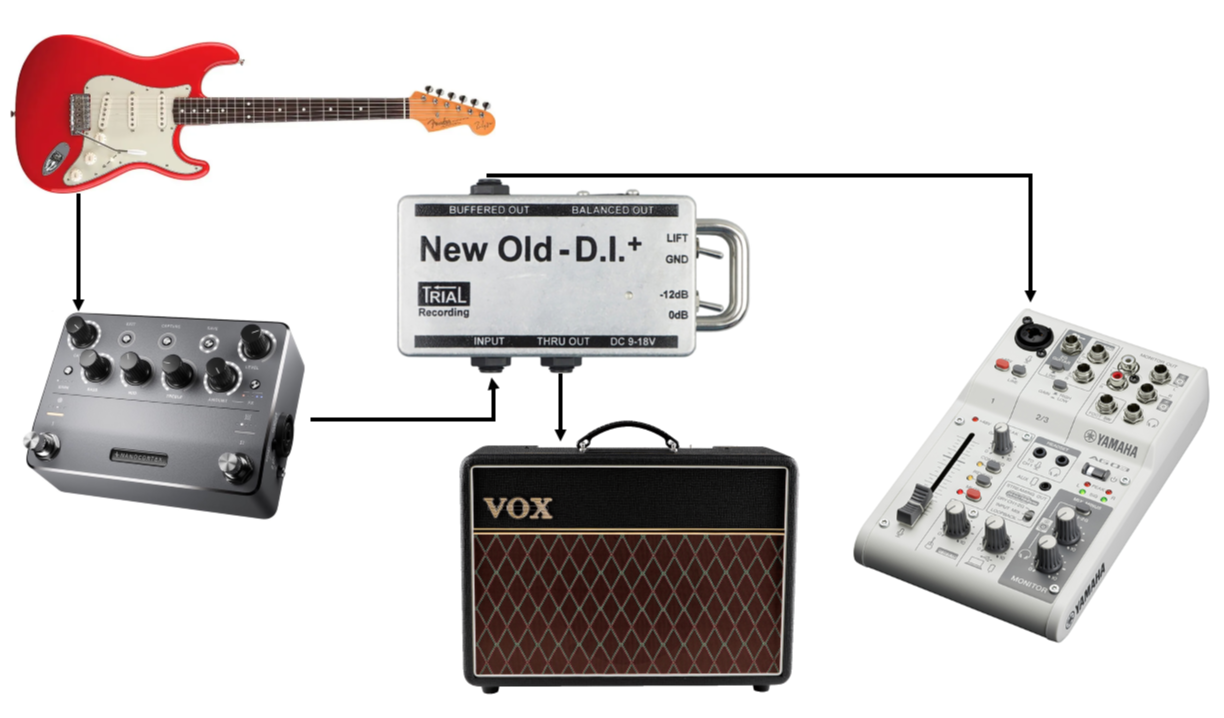

DI 박스 연결 순서

DI 박스 연결 순서

DI박스 연결 순서는 다음과 같습니다.

1. 악기 / DI 박스 Input
2. DI 박스 Output(XLR) → 믹서/오디오 인터페이스 입력
3. Thru 단자를 통해 앰프 병행 연결 가능



DI 박스의 종류

DI 박스의 종류로 크게 액티브 타입과 패시브 타입이 있습니다.

	액티브 타입	패시브 타입
전원	필요 (배터리 / 팬텀 파워)	불필요
특징	높은 출력을 제공하며 깨끗한 신호를 만듬	내구성이 좋고 빈티지한 소리를 만들어줌

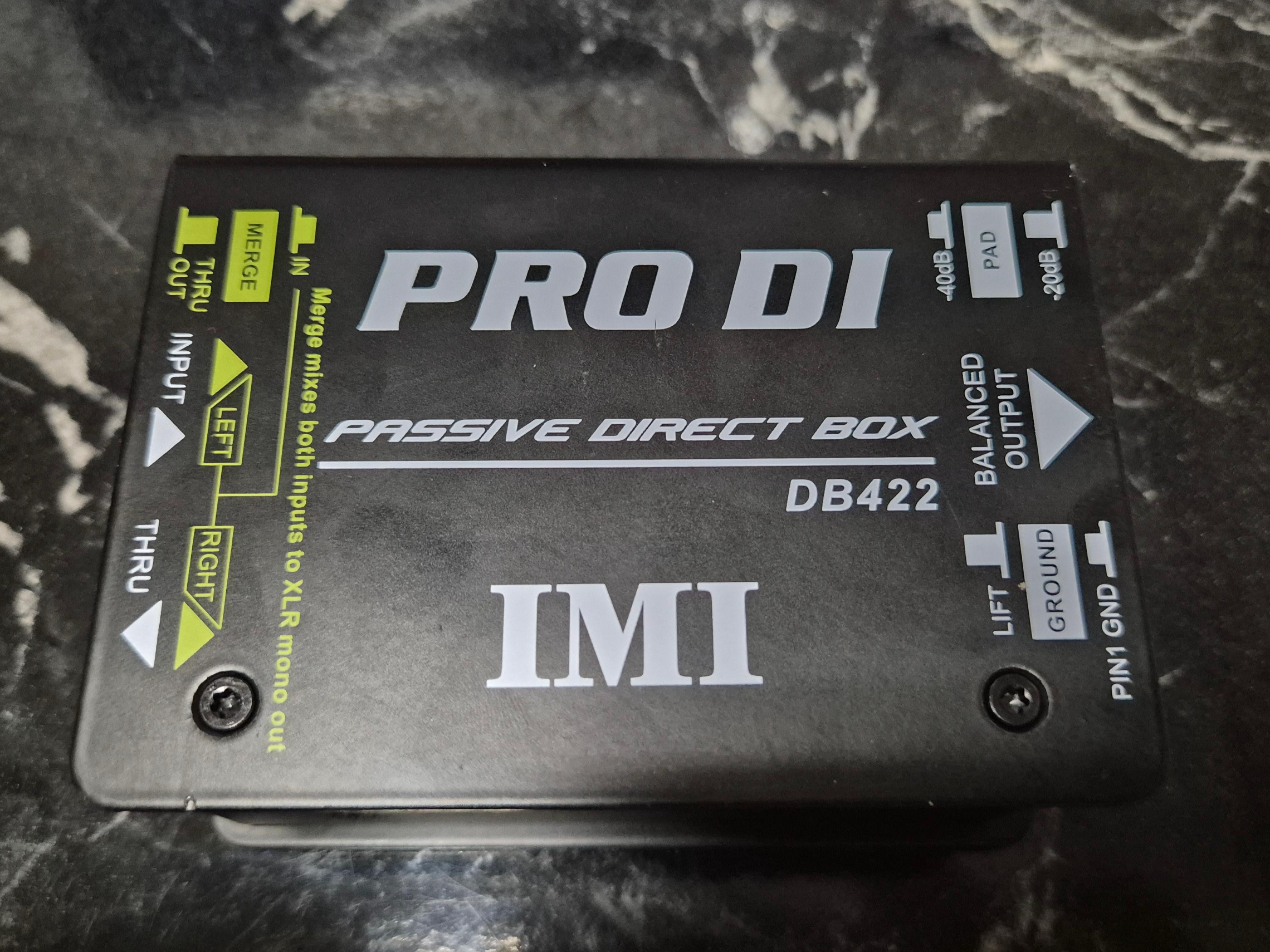

마지막으로(현재 페달보드)

현재 페달보드

순번	연결순서	역할	이펙터
1	input -> 1	와우 / 익스프레션 페달	SONICAKE FlipWah
2	1 -> 2 (thru)	튜너	KOKKO Tuner
3	1 -> 3	컴프레서	Mooer Yellow Comp (Diamond comp) 복각
4	3 -> 4	오버드라이브	Ibanez TS9
5	4 -> 5	디스토션	JHS 3Series Distiorion
6	5 -> 6	멀티이펙터 (클린이펙터, 앰프시뮬, 모듈레이션, 공간계)	Hotone Ampero Mini
7	6 -> 7 (ext)	EXT 스위치	Hotone Ampero Switch
8	6 -> 8	딜레이	TC electronic flashback2
9	8 -> 9 -> output	DI 박스	IMI pro DI

그동안 부족하다고 생각한 부분이 하나씩 개선되면서 결국 완성했습니다. 개인적으로 제가 하고 싶은 장르를 다 할 수 있다고 생각하여 여기서 제 페달보드에 대한 여정을 마무리 지어보려고 합니다.
